1297-M008-4_B
D
Seite 13 von 68
LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS
9.3

Vorgehensweise bei der Montage

9.3.1 Montage der Spindel auf den Flansch

N u r f ü r L I B R A K 3 5 5 - L I B R A K 3 5 5 S -
LIBRAK355WS Modelle

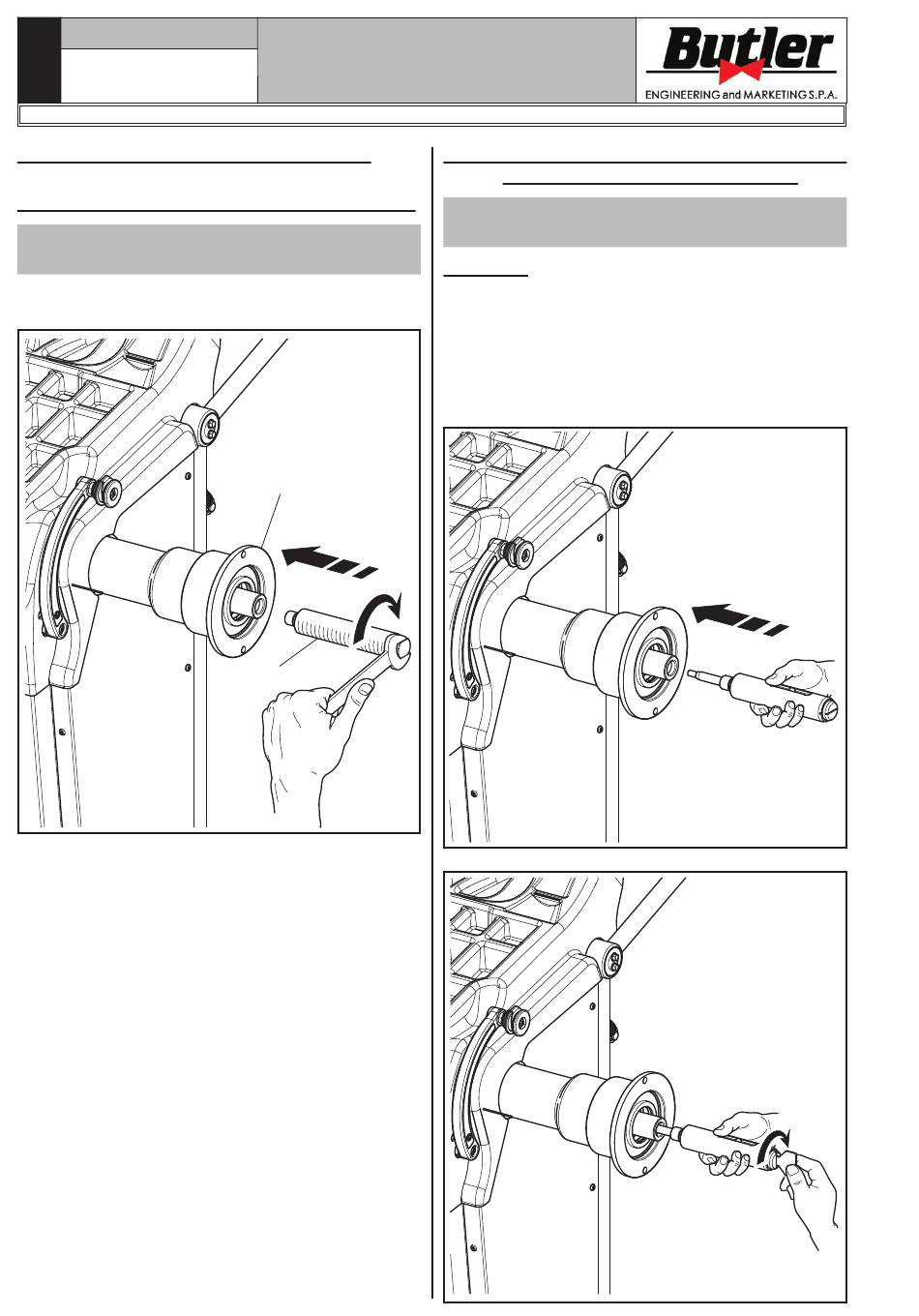

Mit einem Sechskantschlüssel Spindel (Abb. 6 Pkt. 1)
auf den Flansch schrauben (Abb. 6 Pkt. 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 6
2
1
9.3.2 Montage und Entfernung der pneuma-
tischen Spindel auf den Flansch
Nur für LIBRAK355P - LIBRAK355PS -
LIBRAK355PWS Modelle
MONTAGE
1. Schließen Sie die Maschine an das Netz und an
die Pneumatikversorgung an und schalten Sie sie
anschließend ein (die pneumatische Spindel öffnet
sich beim Einschalten immer). Schalten Sie dann die
Maschine aus. Setzen Sie die innere Spindel auf den
Flansch und ziehen Sie sie mit dem im Lieferumfang
enthaltenen Schlüssel fest an (Abb. 7 und Abb. 8).
Abb. 7
Abb. 8
