1294-M017-1_B
D
Seite 13 von 64
9.3

Vorgehensweise bei der Montage

9.3.1 Montage der Spindel auf den Flansch

Nur für Modelle LIBRAK280RTL -
LIBRAK280RTLC

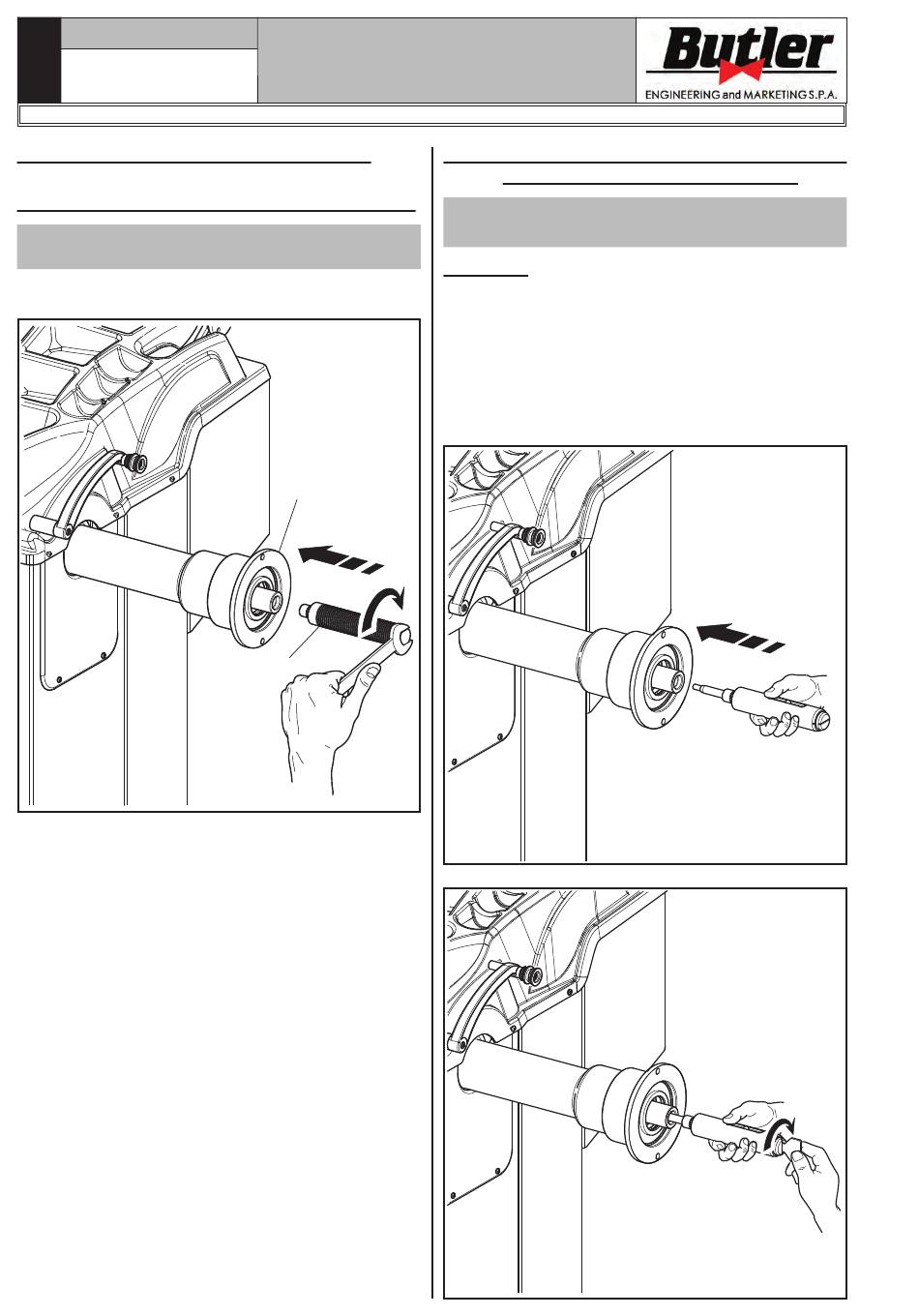

Mit einem Sechskantschlüssel Spindel (Abb. 6 Pkt. 1)
auf den Flansch schrauben (Abb. 6 Pkt. 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
Abb. 6
2
1
9.3.2 Montage und Entfernung der pneuma-
tischen Spindel auf den Flansch
Nur für Modelle LIBRAK280PRTL -
LIBRAK280PRTLC
MONTAGE
1. Schließen Sie die Maschine an das Netz und an
die Pneumatikversorgung an und schalten Sie sie
anschließend ein (die pneumatische Spindel öffnet
sich beim Einschalten immer). Schalten Sie dann
die Maschine aus. Setzen Sie die innere Spindel
auf den Flansch und ziehen Sie sie mit dem im
Lieferumfang enthaltenen Schlüssel fest an (Abb. 7
und Abb. 8).
Abb. 7
Abb. 8
