Betriebsanleitung

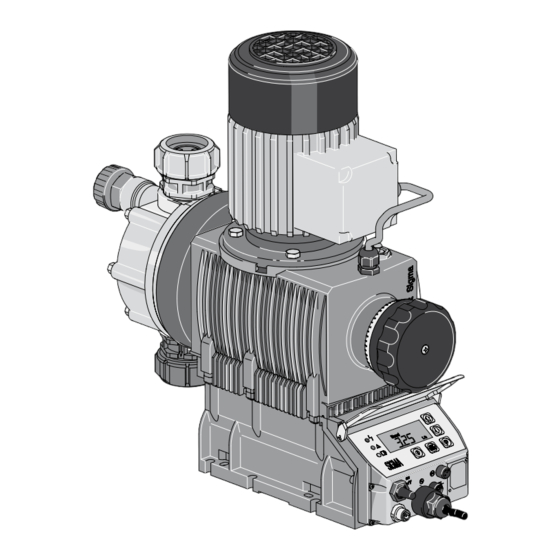

Membran-Motordosierpumpe
Sigma/ 2 Controltyp S2Ca
Zum sicheren und bestimmungsgemäßen Betreiben der Dosierpumpen sind zwei Betriebsanleitungen notwendig: Die pro‐
duktspezifische Betriebsanleitung und die „Allgemeine Betriebsanleitung ProMinent
sches Zubehör".
Beide sind nur in Verbindung miteinander gültig.
Teile-Nr. 986268
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Technische Änderungen vorbehalten!
Originalbetriebsanleitung (2006/42/EG)
PK_2_115
®
Motordosierpumpen und hydrauli‐
BA SI 058 05/11 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Sigma2 Controltyp S2Ca

Inhaltszusammenfassung für ProMinent Sigma2 Controltyp S2Ca

  • Seite 1 Betriebsanleitung Membran-Motordosierpumpe Sigma/ 2 Controltyp S2Ca PK_2_115 Zum sicheren und bestimmungsgemäßen Betreiben der Dosierpumpen sind zwei Betriebsanleitungen notwendig: Die pro‐ duktspezifische Betriebsanleitung und die „Allgemeine Betriebsanleitung ProMinent ® Motordosierpumpen und hydrauli‐ sches Zubehör“. Beide sind nur in Verbindung miteinander gültig.
  • Seite 2 ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Germany Telefon: +49 6221 842-0 Telefax: +49 6221 842-617 E-Mail: info@prominent.com Internet: www.prominent.com 2354454235, 1, de_DE © 2011...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Identcode S2Ca................5 Sicherheitskapitel................8 Lagern, Transportieren und Auspacken........11 Geräteübersicht und Steuerelemente..........13 Funktionsbeschreibung..............15 5.1 Antriebseinheit..............15 5.2 Fördereinheit................. 16 5.3 Integriertes Überströmventil..........16 5.4 Mehrschicht-Sicherheitsmembran......... 17 5.5 Betriebsarten................. 18 5.6 Funktionen................19 5.7 Optionen................20 5.8 Funktions- und Störungsanzeige..........
  • Seite 4 Inhaltsverzeichnis 12.2 Fehler mit Fehlermeldung........... 64 12.2.1 Störmeldungen..............64 12.2.2 Warnmeldungen............... 65 12.3 Alle anderen Fehler............. 65 Außer Betrieb nehmen..............66 Technische Daten................68 14.1 Leistungsdaten..............68 14.2 Versandgewicht..............68 14.3 Mediumberührte Werkstoffe..........69 14.4 Umgebungsbedingungen............ 69 14.4.1 Umgebungstemperaturen..........69 14.4.2 Medientemperaturen............

  • Seite 5: Identcode S2Ca

    Identcode S2Ca Identcode S2Ca S2Ca Sigma 2, Controltyp, Version a Baureihe Antriebsart Hauptantrieb, Membran Leistung l/h**** 16050 16090 16130 07120 07220 04350 Dosierkopfmaterial PVDF Edelstahl Dichtungswerkstoff PTFE Verdränger Mehrschicht-Sicherheitsmembran mit optischer Bruchanzeige Mehrschicht-Sicherheitsmembran mit Bruchsignalisierung mit Funktion „Pumpe stoppt“ Mehrschicht-Sicherheitsmembran mit Bruchsignalisierung mit Funktion „Pumpe gibt Alarm“...
  • Seite 6 Identcode S2Ca S2Ca Sigma 2, Controltyp, Version a Überwurfmutter und Schlauchtülle SS Ausführung mit ProMinent ® -Logo ohne ProMinent ® -Logo El. Spannungsversorgung 1 ph, 100-230 V, ±10 %, 50/60 Hz Kabel und Stecker 2 m Europa 2 m Schweiz...
  • Seite 7 Identcode S2Ca S2Ca Sigma 2, Controltyp, Version a Dosierüberwachung Eingang mit Impulsauswer‐ tung Hublängenver‐ stellung Manual Manual + Kalibrie‐ rung FPM = Fluorkautschuk * bei SST = 16 bar ** Serienmäßig mit Schlauchtülle im Bypass. Gewindeanschluss auf Anfrage. *** Bei den Optionen PROFIBUS ®...

  • Seite 8: Sicherheitskapitel

    Daten und Spezifikationen verwendet werden. Die allgemeinen Einschränkungen hinsichtlich Viskositätsgrenzen, Chemikalienbeständigkeit und Dichte sind zu beachten - siehe auch ProMinent-Beständigkeitsliste (Produktkatalog oder unter www.prominent.com )! Alle anderen Verwendungen oder ein Umbau sind verboten. Die Pumpe ist nicht dazu bestimmt, gasförmige Medien sowie Fest‐...
  • Seite 9 VORSICHT! Gefahr von Personen- und Sachschäden Bei Verwenden von ungeprüften Fremdteilen kann es zu Personen- und Sachschäden kommen. – Nur Teile in Dosierpumpen einbauen, die von ProMinent geprüft und empfohlen sind. VORSICHT! Gefahr durch unkorrekt bediente oder mangelhaft gewartete Pumpe Von einer schwer zugänglichen Pumpe können Gefahren...
  • Seite 10 Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt sowie über die notwendigen Schutzeinrich‐ tungen und Schutzmaßnahmen belehrt wurde. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent oder Pro‐ Maqua für die Arbeiten an der Anlage nachweislich geschult und autori‐ siert wurden. Schalldruckpegel Schalldruckpegel LpA <...

  • Seite 11: Lagern, Transportieren Und Auspacken

    Chemikalien schützen. Lieferumfang Den Lieferschein mit dem Lieferumfang vergleichen: Dosierpumpe mit Netzkabel gegebenenfalls Anschlussset für Schlauch/Rohr-Anschluss Produktspezifische Betriebsanleitung mit EG-Konformitätserklärung und Ergänzungs-CD für ProMinent Pumpen-Betriebsanleitungen gegebenenfalls Dokumente für Optionen und Zubehör Lagern Personal: Fachpersonal Die Abdeckkappen auf die Ventile stecken.
  • Seite 12 Lagern, Transportieren und Auspacken Umgebungsbedingungen Angabe Wert Einheit Lager- und Transporttemperatur, min. -10 °C Lager- und Transporttemperatur, max. +50 °C Luftfeuchtigkeit, max.* 95 % rel. Feuchte *nicht kondensierend...

  • Seite 13: Geräteübersicht Und Steuerelemente

    Geräteübersicht und Steuerelemente Geräteübersicht und Steuerelemente Geräteübersicht P_SI_0068_SW Abb. 1: Geräteübersicht S2Ca Antriebsmotor Antriebseinheit Steuereinheit Fördereinheit Steuerelemente P_SI_0088_SW Abb. 2: Steuerelemente Sigma Überströmventil Membranbruch-Sensor (optisch)
  • Seite 14 Geräteübersicht und Steuerelemente P_SI_0079_SW Abb. 3: Steuerelemente Sigma Control 1 Hubeinstellknopf LCD-Schirm Betriebsanzeige (grün) Warnmeldungsanzeige (gelb) Störmeldungsanzeige (rot) [ i ] Taste [START/STOP] Taste Taste [AB] Taste 10 Taste [AUF] P_SI_0078_SW Abb. 4: Steuerelemente Sigma Control 2 Netzschalter Buchse "Membranbruch" Netzkabel Buchse "externe Ansteuerung"...

  • Seite 15: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung 5.1 Antriebseinheit Die Dosierpumpe ist eine oszillierende Verdrängerpumpe, deren Hublänge einstellbar ist. Ein Elektro-Motor (1) treibt sie an. Ein Schneckengetriebe (2) untersetzt seine Antriebsrotation. Die Exzenterrolle (3) verwandelt sie zusammen mit der Aufnahmegabel (8) in eine oszillierende Bewegung der Schubstange (4).

  • Seite 16: Fördereinheit

    Funktionsbeschreibung 5.2 Fördereinheit Die Membran (2) schließt das Pumpvolumen des Dosierkopfes (4) herme‐ tisch nach außen ab. Sobald die Membran (2) in den Dosierkopf (4) bewegt wird, schließt sich das Saugventil (1) und über das Druckventil (3) strömt das Dosiermedium aus dem Dosierkopf. Sobald die Membran (2) in die Gegenrichtung bewegt wird, schließt sich das Druckventil (3) durch den Unterdruck im Dosierkopf und es strömt frisches Dosiermedium über das Saugventil (1) in den Dosierkopf.

  • Seite 17: Mehrschicht-Sicherheitsmembran

    Funktionsbeschreibung P_SI_0019 Abb. 8: Integriertes Überströmventil Feder, groß Kugel Drehknopf Feder, klein Schlauchanschluss 5.4 Mehrschicht-Sicherheitsmembran Die Mehrschicht-Sicherheitsmembran hat die gleiche Funktion wie die konventionellen Doppelmembransysteme mit Arbeits- und Sicherheits‐ membran; allerdings hat sie den Vorteil, dass dabei die beiden Mem‐ branen zu einer Einheit zusammengefasst sind.

  • Seite 18: Betriebsarten

    Funktionsbeschreibung Der elektrische Membranbruchsensor ist an die „Buchse für Membran‐ bruchmelder“ angeschlossen. Beim Membranbruch leuchtet an der Pumpe die rote LED-Anzeige „Fehler“ auf, der Bezeichner „Error“ und „DIAPH“ blinken auf dem LCD-Schirm. Abhängig von der gewählten Identcodevari‐ „Pumpe gibt ante unter „Verdränger“ dosiert die Pumpe entweder weiter ( Alarm“...

  • Seite 19: Funktionen

    Betriebsart „BUS“ : (Identcode, Steuerungsvariante: CANopen oder PRO‐ FIBUS ). Diese Betriebsart bietet die Möglichkeit die Pumpe über BUS zu ® steuern - siehe „Ergänzungsanleitung für ProMinent gamma/ L und ProMi‐ nent Sigma-Ausführungen mit PROFIBUS “. ® 5.6 Funktionen Die folgenden Funktionen kann man über das SET-Menü auswählen: Funktion "Kalibrieren": (Identcode, Hublängenverstellung: Manual + Kalib‐...

  • Seite 20: Optionen

    Funktionsbeschreibung 5.7 Optionen Option Relais Die Pumpe verfügt über Anschlussmöglichkeiten für zwei Optionen (nicht bei PROFIBUS ® oder Timer): Option "Störmelderelais" bzw. "Leistungsrelais": Über das Relais kann bei Fehlermeldungen, Warnmeldungen oder ausgelöstem Niveauschalter ein Stromkreis geschlossen werden (für Alarmhupe etc.). Das Relais kann nachgerüstet werden über einen Ausbruch in der Antriebseinheit.
  • Seite 21 Funktionsbeschreibung Kommentare: zu 1. - "Ansaugen" kann man in jedem Zustand der Pumpe (solange sie funktionstüchtig ist). zu 2. - "Fehler", "Stop" und "Pause" stoppen alles bis auf "Ansaugen". zu 3. - Die Hubfrequenz von "Auxiliarfrequenz" hat immer Vorrang gegenüber derjenigen Hubfrequenz, die eine unter 4. aufgeführte Betriebsart vorgibt.

  • Seite 22: Montieren

    Montieren Montieren VORSICHT! Gefahr von Sachschäden Durch unsachgemäßes Lagern oder Transportieren kann das Gerät beschädigt werden! – Das Gerät nur gut verpackt lagern oder transportieren - am besten in der Originalverpackung. – Das Gerät nur mit hinein gedrücktem rotem Getriebeent‐ lüftungsstopfen transportieren.
  • Seite 23 Montieren Raumbedarf VORSICHT! Gefahr durch unkorrekt bediente oder mangelhaft gewartete Pumpe Von einer schwer zugänglichen Pumpe können Gefahren durch unkorrektes Bedienen und mangelhafte Wartung aus‐ gehen. – Die Pumpe jederzeit zugänglich halten. – Die Wartungsintervalle einhalten. Die Pumpe so aufstellen, dass Steuerelemente wie Hublängeneinstell‐ P_MOZ_0018_SW knopf, die Skalenscheibe A oder die Ölschaugläser gut zugänglich sind.

  • Seite 24: Installieren

    – Zusätzlich druck- oder saugseitig ein Absperrventil installieren. VORSICHT! Warnung vor Personen- und Sachschäden Auch die „Allgemeine Betriebsanleitung für ProMinent ® Motordosierpumpen und hydraulisches Zubehör“ beachten! VORSICHT! Ansaugprobleme möglich Bei Dosiermedien mit Partikeln größer als 0,3 mm können die Ventile nicht mehr richtig schließen.
  • Seite 25 Die PTFE-Formverbunddichtungen - mit Wulst -, die der Pumpe für die Pumpenanschlüsse beigelegt sind, dichten Verbindungen zwischen geriffelten Pumpenven‐ P_SI_0021 tilen und den geriffelten Einlegteilen von ProMinent ab - Abb. 15: Formverbunddichtung bei gerif‐ siehe Abb. 15. feltem Einlegteil –...
  • Seite 26 Installieren VORSICHT! Warnung vor Rückfluss Ein Druckhalteventil, ein federbelastetes Dosierventil, ein Überströmventil, ein Fußventil oder eine Fördereinheit sind keine absolut dicht schließenden Absperrelemente. – Dazu eine Absperrarmatur, ein Magnetventil oder einen Rückflussverhinderer verwenden. VORSICHT! Warnung vor illegalem Betrieb Beachten Sie die Vorschriften, die am Aufstellort des Gerätes gültig sind.
  • Seite 27 Installieren VORSICHT! Warnung vor umherspritzendem Dosiermedium Falls an das integrierte Überströmventil keine Überlaufleitung angeschlossen wurde, spritzt Dosiermedium aus dem Schlauchanschluss, sobald das Überströmventil öffnet. – An das integrierte Überströmventil muss immer eine Überlaufleitung angeschlossen sein und in den Vorrats‐ behälter zurückgeführt sein oder - falls es die Vor‐ schriften verlangen - in einen gesonderten Behälter.

  • Seite 28: Installieren, Elektrisch

    Das Gerät dürfen nur fachlich ausgebildete Personen mit entsprechendem Nachweis elektrisch installieren. VORSICHT! Warnung vor Personen- und Sachschäden Auch die „Allgemeine Betriebsanleitung für ProMinent ® Motordosierpumpen und hydraulisches Zubehör“ beachten! Was ist elektrisch zu installieren? Was ist elektrisch zu installieren?:...
  • Seite 29 Installieren VORSICHT! Gefahr von unbemerktem Membranbruch Falls die Pumpe mit elektrischem Membranbruchsensor bestellt wurde, muss er auch elektrisch installiert werden. – Den beiliegenden Membranbruchsensor elektrisch anschließen. Für Technische Daten - siehe Kapitel "Technische Daten". Taktgeberrelais (Option) Das Kabel installieren, das vom Taktgeberrelais kommt - siehe in Abbildung in Kapitel "Geräteübersicht und Steuerelemente": Kabel A, links.
  • Seite 30 Installieren Die Kontakte sind potenzialfrei. Störmelderelais Pin-Belegung Zu Pin VDE-Kabel Kontakt CSA-Kabel weiß NO (normally open) weiß P_SI_0043 Abb. 21: Belegung am Kabel grün NC (normally closed) braun C (common) schwarz – Bei "Störmelderelais abfallend" zieht das Relais nach Netzeinschalten sofort an und fällt dann im Fehlerfall ab. –...
  • Seite 31 Installieren Störmelde- und Taktgeberrelais Pin-Belegung Zu Pin VDE-Kabel Kontakt Relais gelb NO (normally open) Störmeldere‐ P_SI_0044 lais Abb. 22: Belegung am Kabel grün C (common) Störmeldere‐ lais weiß NO (normally open) Taktgeberre‐ lais braun C (common) Taktgeberre‐ lais Bei "Störmelderelais abfallend" zieht das Relais nach –...
  • Seite 32 Installieren Störmelde- und Taktgeberrelais Pin-Belegung Zu Pin VDE-Kabel Kontakt Relais gelb NO (normally open) Störmeldere‐ P_SI_0044 lais Abb. 24: Belegung am Kabel grün C (common) Störmeldere‐ lais weiß NO (normally open) Taktgeberre‐ lais braun C (common) Taktgeberre‐ lais...
  • Seite 33 Installieren Externe Ansteuerung Verdrahtungsplan Verdrahtungsplan Ansicht der Kabelstecker von vorne Niveauschalter-Kabel Universal-Steuerkabel (5-adrig) für für blau + schwarz: offen Pausefunktion: -> Alarmmeldung braun + schwarz: geschlossen -> Pumpe dosiert braun + schwarz: offen -> Alarmmeldung + Pumpe stoppt braun + schwarz: offen ->...
  • Seite 34 Installieren Technische Daten "externe Ansteuerung" Als Eingangsschaltelemente können Halbleiterschaltelemente mit einer Restspannung von –0,7 V (z.B. Transistor in Open Collector-Schaltung) oder Kontakte (Relais) verwendet werden. P_BE_0014_SW Steuerungstyp 0 (vgl. Identcode) 1 = Pauseneingang (Zuschaltfunktion) Spannung bei offenen Kontakten: ca. 5 V Eingangswiderstand: 10 kΩ...
  • Seite 35 Installieren Steuerungstyp 1 (vgl. Identcode) 1 = Pauseneingang (Zuschaltfunktion) Spannung bei offenen Kontakten: ca. 5 V Eingangswiderstand: 10 kΩ Ansteuerung: potentialfreier Kontakt (ca. 0,5 Halbleiterschalter (Restspannung < 0,7 V) 2 = Kontakteingang Spannung bei offenen Kontakten: ca. 5 V Eingangswiderstand: 10 kΩ...
  • Seite 36 Installieren Blockschaltbild Sigma Control Eingänge Ausgänge Pumpe, Innenseite Leermeldung 3 braun / Pause Niveau- Warnung 2 blau / Alarm überwachung 1 schwarz / GND VDE-Kabel: 2 grün / NC 1 braun / 5 V Störmelde- Dosier- 1 weiss / NO 2 weiss / Cod.
  • Seite 37 Installieren Verschaltungsbeispiele Universal-Steuerkabel Verschaltungsbeispiele Universal-Steuerkabel bauseits bauseits Pumpe, Innenseite Pumpe, Innenseite Kabel Kabel Funktion „Extern-Contact“ (ProMinent-Extern/Kontakt-Kabel) 2-adrig 2 weiss / Kontakt Extern- Anschaltung 4 braun / GND Impulsfrequenz, z.B. Kontaktwassermesser, SPS etc. Funktion „Extern-Contact“ (ProMinent-Universal-Steuerkabel) 3 blau / Analog 5-adrig...

  • Seite 38: Pumpe, Spannungsversorgung

    Installieren 7.2.2 Pumpe, Spannungsversorgung Einen Notaus-Schalter installieren oder die Pumpe in das Notaus- Management der Anlage einbeziehen. Das Kabel der Pumpe installieren. Wichtige elektrische Daten sind auf dem Typenschild der – Pumpe. 7.2.3 Andere Baugruppen Andere Baugruppen Die anderen Baugruppen gemäß ihrer beigelegten Dokumentation installieren.

  • Seite 39: Einstellen

    Einstellen Einstellen Suchen Sie zur Ergänzung aus dem Kapitel "Geräteüber‐ sicht und Steuerelemente" die "Steuerelemente und Tasten‐ funktionen" heraus und im Anhang die "Bedien-/Einstellüber‐ sicht". Die Pumpensteuerung kehrt in eine Daueranzeige zurück, sobald Sie 1 min lang keine Taste drücken. 8.1 Grundsätzliches zum Einstellen der Pumpe Einstellmöglichkeit blinkt...

  • Seite 40: Einstellbare Größen Überprüfen

    Einstellen Einstellbare Größen ändern [AUF] oder [AB] drücken. Die Pfeil-Tasten ð Die blinkende Einzelziffer oder Zahl wird dabei auf- oder abwärts gezählt. Einstellbare Größen bestätigen Bei "Ändern von Einzelziffern": Einzelne Ziffern jeweils mit Taste bestätigen. ð Mit dem Bestätigen der letzten Einzelziffer wechseln Sie gleich‐ zeitig zum nächsten Menüpunkt oder in eine Daueranzeige.

  • Seite 41: Betriebsart Wählen (Mode-Menü)

    Einstellen Um die Pumpe an Ihre Prozessanforderungen anzupassen, müssen Sie folgende Vorgehensweise beachten: „MODE“ -Menü die Betriebsart wählen. „SET“ -Menü gegebenenfalls die Einstellungen zu dieser Betriebsart vornehmen. MODE- Menü CODE- Menü Dauer- anzeige SET- Menü CLEAR- Fenster B0084 Abb. 28 Ausnahmen: Timer und PROFIBUS ®...

  • Seite 42: Einstellungen Zur Betriebsart (Set-Menü)

    Einstellen Analog - ANALOG Manual - MANUAL Analog Manual Contact Batch Contact - CONTACT Batch - BATCH Dauer- anzeige B0085 Abb. 29 8.5 Einstellungen zur Betriebsart (SET-Menü) Zuerst im „MODE“ -Menü die Betriebsart wählen! Ausnahmen: Timer und PROFIBUS ® „SET“ -Menü können Sie je nach gewählter Betriebsart verschiedene Einstellungen vornehmen.
  • Seite 43 Einstellen Dauer- anzeige B0086 Abb. 30 Sie können 3 Arten der Verarbeitung des Stromsignals wählen: „0 - 20 mA“ : – Bei 0 mA steht die Pumpe. – Bei 20 mA arbeitet die Pumpe mit maximaler Hubfrequenz. – Dazwischen ist die Hubfrequenz proportional zum Stromsignal. „4 - 20 mA“...

  • Seite 44: Einstellungen Zur Betriebsart "Contact" (Cntct-Menü)

    Einstellen Zeichnen Sie sich ein Diagramm wie das obige – mit Werten für (I1, F1) und (I2, F2) – um die Pumpensteuerung wie gewünscht einstellen zu können. Unteres/Oberes Seitenband Über diese Verarbeitungsarten können Sie eine Dosierpumpe über das Stromsignal ansteuern, wie in den Diagrammen unten gezeigt. Unteres Seitenband: Auf dem LCD-Schirm erscheint das Symbol .
  • Seite 45 Einstellen VORSICHT! Falls Sie in eine andere Betriebsart wechseln, wird der Faktor auf "1" zurückgesetzt. Bei der Identcode-Ausführung "Contact - Identcode: Extern mit Pulse Con‐ trol" können Sie eingeben, auf wie viele Impulse ein Hub folgen soll. "Con‐ tact - Identcode: Extern mit Pulse Control" ist gedacht für kleine Dosier‐ mengen.
  • Seite 46 Einstellen Beispiel Beispieltabelle Faktor Impulse (Rei‐ Hubanzahl henfolge) (Reihenfolge) Übersetzung 99,99 99,99 1,50 1,50 (1 / 2) 1,25 1,25 (1 / 1 / 1 / Untersetzung 0,50 0,50 0,50 0,50 0,50 2,5 (3 / 2) (1 / 1) 0,50 1,33 (2 / 1 / 1) (1 / 1 / 1) Erläuterung zu Übersetzung Faktor...

  • Seite 47: Einstellungen Zur Betriebsart "Batch" (Batch-Menü)

    Einstellen Falls man einen Rest beim Teilen durch den Faktor erhält, dann zählt die Pumpensoftware die Restwerte zusammen. Sobald diese Summe "1" erreicht oder überschreitet, führt die Pumpe einen zusätzlichen Hub aus. Somit ergibt sich im Mittel beim Dosierbetrieb exakt die Hubanzahl gemäß dem Faktor.

  • Seite 48: Einstellungen Zu Programmierbaren Funktionen (Set-Menü)

    Einstellen 8.6 Einstellungen zu programmierbaren Funktionen (SET-Menü) Im SET-Menü sind in allen Betriebsarten Einstellmenüs für folgende pro‐ grammierbare Funktionen verfügbar: „CALIB“ -Menü) Kalibrieren ( „AUX“ -Menü) Auxiliarfrequenz ( „FLOW“ -Menü; nur verfügbar, falls Dosierüberwachung ange‐ Flow ( schlossen) 8.6.1 Einstellungen zur Funktion "Kalibrieren" (CALIB-Menü) Dauer- anzeige B0093...

  • Seite 49: Einstellungen Zur Funktion "Auxiliarfrequenz" (Aux-Menü)

    Einstellen [P] drücken: Die Pumpe Um das Kalibrieren zu starten, die Taste beginnt zu pumpen und zeigt die Hubanzahl an - in bestimmten Abständen erscheint „STOP“ . Die Pumpe arbeitet mit der Hubfre‐ „MANUAL“ eingestellt ist. quenz, die unter Nach einer angemessenen Hubanzahl die Pumpe mit der Taste stoppen.

  • Seite 50: Code Setzen (Code-Menü)

    Einstellen 8.7 Code setzen (CODE-Menü) „CODE“ -Menü können Sie eingeben, ob Sie Teile der Einstellmöglich‐ keiten sperren möchten. Dauer- anzeige B0096 Abb. 40 Sie können im ersten Menüpunkt entweder CODE 1, oder CODE 2 setzen (Beide verwenden dieselbe Zahl.). „CODE 1“ wählen, um den Einstellmodus zu sperren (① in "Bedien-/ Einstellübersicht"...

  • Seite 51: Bedienen

    Bedienen Bedienen In diesem Kapitel werden alle Bedienmöglichkeiten beschrieben, die Sie haben, falls sich die Pumpensteuerung in einer Daueranzeige befindet - in [P] . den Anzeigen fehlt dann das Symbol für die Taste Beachten Sie zur Ergänzung die Übersichten "Steuer‐ –...
  • Seite 52 Bedienen Direkt veränderbare Größen ändern Um eine Größe (siehe unten) direkt in der entsprechenden Daueranzeige [Pfeiltasten] solange, bis der Bezeichner zu ändern, drücken Sie eine der [Set] erscheint. (Die Verzögerung wurde einprogrammiert, damit die Größen nicht verse‐ hentlich geändert werden.) „CODE 2“...

  • Seite 53: Fernbedienen

    Es besteht die Möglichkeit die Pumpe über ein Steuerkabel, PROFIBUS ® oder CAN-Bus fernzusteuern - siehe Kapitel "Einstellen - Betriebsart wählen (MODE-Menü)" und Kapitel "Bedienen", die „Ergänzungsanleitung für ProMinent ® gamma/ L und ProMinent ® Sigma-Ausführungen mit PRO‐ FIBUS ® “ sowie Ihre Anlagendokumentation.

  • Seite 54: Wartung

    Spannungsfreiheit prüfen. Legen Sie sich ein Ersatzteil-Set für Wartungsarbeiten auf Lager. Bestellnummern finden Sie auf der beigelegten "Ergänzungs-CD für ProMinent Pumpen-Betriebsanlei‐ tungen" unter "Bestellinformationen" - “Ersatzteil-Sets”. Fremdersatzteile für die Pumpen können zu Problemen beim Pumpen führen.
  • Seite 55 Wartung Standard-Fördereinheiten: Intervall Wartungsarbeit Personal Nach ca. 5000 Betriebs‐ Getriebeöl wechseln - siehe "Getriebeöl wechseln" in diesem Unterwiesene stunden Kapitel. Person Vierteljährlich Den Ölstand überprüfen. Vierteljährlich* Den festen Sitz der Dosierleitungen an der Fördereinheit über‐ Fachpersonal prüfen. Den festen Sitz von Druck- und Saugventil überprüfen. Den festen Sitz der Dosierkopfschrauben überprüfen.
  • Seite 56 Wartung Voraussetzung: Getriebeöl gemäß Kapitel "Bestellhinweise" vorhanden. Die Pumpe starten. Durch die Öffnung für die Entlüftungsschraube (1) langsam Getrie‐ beöl einfüllen bis das Ölschauglas (3) zur Hälfte bedeckt ist. Die Pumpe noch 1 ... 2 min laufen lassen Die Entlüftungsschraube (1) wieder einschrauben.

  • Seite 57: Reparieren

    Pumpen führen. Nur Neuteile verwenden, die zu dem speziellen Ventil – passen (in Form und Chemikalienbeständigkeit). Die richtigen Ersatzteilsets nehmen. Im Zweifelsfall die – Explosionszeichnungen und Bestellinformationen der "Ergänzungs-CD ProMinent Pumpen-Betriebsanlei‐ ® tungen" zu Hilfe nehmen. Personal: Fachpersonal Kugelventile instandsetzen VORSICHT! Warnung vor Personen- und Sachschäden...
  • Seite 58 Reparieren Das Ventil aus der Fördereinheit schrauben. Den Ventildeckel (5) auf seiner Saugseite aufschrauben - siehe Abbildung. Die Teile vorsichtig aus dem Ventilkörper (2) nehmen. Die verschlissenen Teile ersetzen. Die restlichen Teile reinigen. Alle Teile überprüfen. Die Ventilkugel (3) und den Ventilsitz (4) einsetzen. Den Ventildeckel (5) einschrauben.

  • Seite 59: Dosiermembran Tauschen

    Fremdersatzteile für die Pumpen können zu Problemen beim Pumpen führen. – Nur Originalersatzteile verwenden. Die richtigen Ersatzteilsets nehmen. Im Zweifelsfall die – Explosionszeichnungen und Bestellinformationen der "Ergänzungs-CD ProMinent ® Pumpen-Betriebsanlei‐ tungen" zu Hilfe nehmen. Personal: Fachpersonal Voraussetzungen: Falls nötig, Schutzmaßnahmen ergreifen.
  • Seite 60 Falls dies nicht gelingt, Schmutz oder Späne aus dem Gewinde ent‐ fernen und die Membran diesmal richtig auf die Antriebsachse schrauben. ð Falls dies immer noch nicht gelingt, mit dem ProMinent-Pro‐ Maqua-Kundendienst Kontakt aufnehmen. Den Dosierkopf mit den Schrauben auf die Membran aufstecken - der Sauganschluss muss in der späteren Einbaulage der Pumpe...
  • Seite 61 Reparieren Zustand Membranbruchsensor prüfen Falls der Membranbruchsensor innen feucht geworden ist oder Schmutz eingedrungen ist: austauschen. P_SI_0020_SW Abb. 44: Schnitt durch die Membranbruchsignalisierung Sigma (Ausfüh‐ rung "Optische Bruchanzeige") Arbeitsschicht (≙ Arbeitsmembran) Sicherheitsschicht (≙ Sicherheitsmembran) Lasche Kolben Membranbruchsensor Zylinder, rot Deckel, durchsichtig Falls der Kolben des Membranbruchsensors - siehe Abb.
  • Seite 62 Reparieren Nach erfolgreichem Test den durchsichtigen Deckel auf den Mem‐ branbruchsensor schrauben und oben weiter machen beim Mon‐ tieren der Membrane. Elektrischer Membranbruchsensor Den Kolben des Membranbruchsensors mit einem stumpfen, glatten Gegenstand in den Dosierkopf hinein drücken (ca. 4 mm) bis das Auswertegerät einen Alarm auslöst.

  • Seite 63: Funktionsstörungen Beheben

    Funktionsstörungen beheben Funktionsstörungen beheben Sicherheitshinweise WARNUNG! Warnung vor gefährlichem oder unbekanntem Dosiermedium Falls ein gefährliches oder unbekanntes Dosiermedium ver‐ wendet wurde: Es kann bei Arbeiten an der Pumpe an den hydraulischen Teilen austreten. – Vor Arbeiten an der Pumpe passende Schutzmaß‐ nahmen ergreifen (Schutzbrille, Schutzhandschuhe, ...).

  • Seite 64: Fehler Mit Fehlermeldung

    „FAN“ blinken. Taste [P] drücken (Resetfunktion). Rote LED-Anzeige leuchtet, in Anzeige Fehler an der Steuerung. Pumpe vom Netz trennen und wieder „Error“ und erscheint Bezeichner mit ihm verbinden. „SYSTEM“ blinken. Falls die Fehlermeldung weiter erscheint, dann Pumpe an ProMinent einschicken.

  • Seite 65: Warnmeldungen

    Bezeichner um mehr als ±10 Skalenteile vom Wert zum Zeit‐ Pumpe bei der gewünschten Hub‐ „Calib“ blinkt. punkt des Kalibrierens ab. länge neu kalibrieren. 12.3 Alle anderen Fehler Wenden Sie sich bitte an die für Sie zuständige ProMinent-Niederlassung oder Vertretung!

  • Seite 66: Außer Betrieb Nehmen

    Außer Betrieb nehmen Außer Betrieb nehmen Außer Betrieb nehmen WARNUNG! Gefahr eines Stromschlags Bei Arbeiten am Motor oder elektrischen Zusatzeinrich‐ tungen kann man einen Stromschlag erleiden. – Vor Arbeiten am Motor die Sicherheitshinweise in seiner Betriebsanleitung beachten! – Falls Fremdlüfter, Stellmotor oder andere Zusatzeinrich‐ tungen vorhanden sind, diese ebenfalls freischalten und auf Spannungsfreiheit prüfen.
  • Seite 67 In der Pumpe befindet sich Getriebeöl, das Umweltschäden verursachen kann. – Das Getriebeöl aus der Pumpe ablassen. – Beachten Sie die z. Zt. vor Ort gültigen Vorschriften! Für Deutschland: Die gereinigten Altteile können an das ProMinent- Stammhaus zurück gesendet werden.

  • Seite 68: Technische Daten

    Technische Daten Technische Daten 14.1 Leistungsdaten S2Ca Mindest-Förderleistung bei maximalem Maxi‐ Saug‐ zul. Vor‐ Anschluss Gegendruck male höhe druck, größe Hubfre‐ saugseitig quenz Hübe/ ml/Hub m WS R"-DN 16050 PVT 11,4 1" - 15 16050 SST 11,4 1" - 15 16090 PVT 11,4 1"...

  • Seite 69: Mediumberührte Werkstoffe

    Technische Daten Typen Werkstoffaus‐ Versandgewicht führung 07120 ... 04350 14.3 Mediumberührte Werkstoffe Werkstoffaus‐ Fördereinheit Saug-/Druck‐ Dichtungen* / Kugeln Federn Integriertes führung anschluss Kugelsitz Überström‐ ventil PVDF PVDF PTFE / PTFE Keramik / Glas Hastelloy C PVDF / FPM oder EPDM Edelstahl Edelstahl PTFE / PTFE...

  • Seite 70: Luftfeuchtigkeit

    Technische Daten 14.4.3 Luftfeuchtigkeit Luftfeuchtigkeit Angabe Wert Einheit Luftfeuchtigkeit, max.*: 95 % rel. Feuchte *nicht kondensierend 14.4.4 Schutzart und Sicherheitsanforderungen Schutzart Berührungs- und Feuchtigkeitsschutz: IP 55 gemäß IEC 529, EN 60529, DIN VDE 0470 Teil 1 Sicherheitsanforderungen Schutzklasse: 1 - Netzanschluss mit Schutzleiter 14.5 Elektrischer Anschluss Die elektrischen Daten beziehen sich nicht auf den Motor,...

  • Seite 71: Membranbruchsensor

    Technische Daten Nur die Originalsicherungen von ProMinent verwenden! Es genügt nicht, eine Sicherung mit obigem Absicherungswert einzusetzen. 14.6 Membranbruchsensor a) Reedkontakt (Identcode-Merkmal „Hub‐ Belegung sensor“: 2) 1 (weiß 4,5 V ... 24 V, max. 10 mA 2 (braun) OUT, open Kollektor, 24 V, 20 mA 3 (grün)

  • Seite 72: Getriebeöl

    Technische Daten 14.8 Getriebeöl Her‐ Name Viskosi‐ Bestell-Nr. Menge Menge, steller täts‐ benötigt klasse (ISO 3442) Mobil Mobil VG 460 1004542 1,0 l 0,5 l Gear 634 * oder vergleichbares Getriebeöl 14.9 Schalldruckpegel Schalldruckpegel Schalldruckpegel LpA < 70 dB nach EN ISO 20361:2010-10 bei maximaler Hublänge, maximaler Hubfrequenz, maximalem Gegen‐...

  • Seite 73: Eg-Konformitätserklärung

    EG-Konformitätserklärung EG-Konformitätserklärung Für Pumpen ohne EX-Schutz: EG -Konformitätserklärung ProMinent Dosiertechnik GmbH Hiermit erklären wir , Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits - und Gesundheitsanforder-...

  • Seite 74: Dekontaminationserklärung

    Dekontaminationserklärung Dekontaminationserklärung...

  • Seite 75: Bedien-/ Einstellübersicht

    Bedien-/ Einstellübersicht Bedien-/ Einstellübersicht Dauer- anzeige Pumpe stoppen/starten = Sperre (CODE 1) Direkt veränderbare Größen ändern = Sperre (CODE 2) Ansaugen Charge starten (nur in Betriebsart "Batch") Fehler quittieren Einstellbare Größen prüfen P_SI_0040_SW...
  • Seite 76 Bedien-/ Einstellübersicht Calib Calib P_SI_0039_SW...

  • Seite 77: Daueranzeigen

    Daueranzeigen Daueranzeigen Daueranzeigen Betriebsart "Analog" Betriebsart "Manual" Betriebsart "Contact" Betriebsart "Batch" Dauer- 0...20 mA mit Memory und mit Memory anzeige Übersetzungsfaktor 5 Hubfrequenz Dosierleistung Gesamthubanzahl Gesamtliter (Dosiermenge) Anzeige „Extern“ Signalstrom Resthübe Chargengröße / Restliter Faktor Hublänge B0101 B0102 B0103 B0100 Bezeichner "Mem"...

  • Seite 78: Index

    Index Index 1, 2, 3 ... Einstellungen zur Funktion "Auxiliarfrequenz"....49 4 - 20 mA............... 42 Einstellungen zur Funktion "Flow"......... 49 Ä Einstellungen zur Funktion "Kalibrieren"....... 48 Ändern einer Zahl............39 Elektrische Daten............70 Ändern von Einzelziffern..........39 Entsorgen..............67 Extern Contact............
  • Seite 79 Index löschen..............47, 50 Schützen............... 50 Luftfeuchtigkeit.............. 70 Schutzklasse..............70 SET-Menü............... 42, 48 Manual.............. 18, 20, 42 Sicherheitsanforderungen..........70 Mediumberührte Werkstoffe.......... 69 Sicherheitskapitel............8 Membran............... 16 Spannungsversorgung..........38 Membranbruchsensor........... 71 Speicher................ 47 Membranbruch-Sensor..........13 Sperren................. 50 Membran tauschen............59 Steuerelemente............. 13 Memory.................
