INSTALLATION
Montage
Stecken Sie die beiliegenden Stecker zur Komplettbelegung
wie folgt auf den WPMS 3:
X11
Kleinspannung
1
WP-Vorlauffühler
2
Masse
3
WP-Rücklauffühler
4
Masse
5
PWM Ausgang
6
WW-Speicherfühler
7
Bei Solaranschluss Warmwasserfühler unten
Bei Kühlung Vorlauffühler
8
Fühler 2. Wärmeerzeuger
9
Bei Solaranschluss Kollektorfühler
10
Außenfühler
X12
Kleinspannung
1
Masse
2
Quellenfühler
X13
Kleinspannung
1
Masse
2
Mischervorlaufühler
X14
Kleinspannung
1
Fernbedienung
2
Masse
3
Fernbedienung
X15
Kleinspannung
1
BUS High
2
BUS Low
3
BUS Ground „–"
4
BUS „+"
X20
Netzanschlussspannung
1
Mischerkreispumpe
2
Quellenpumpe
3
EVU-Freigabesignal (muss angeschlossen werden)
4
Solarpumpe / Ausgang Kühlung
5
N
X21
Netzanschlussspannung
1
Mischer auf
2
Mischer zu
X22
Netzanschlussspannung
1
N
2
L
3
L* (Spannungseingang für Relaisausgänge)
4
Zirkulationspumpe
5
Pufferspeicher-Ladepumpe 1
6
Pufferspeicher-Ladepumpe 2
7
WW-Ladepumpe
8
Heizkreispumpe 1
9
2. Wärmeerzeuger (potenzialfreier Kontakt)
10
2. Wärmeerzeuger (potenzialfreier Kontakt)
34
WPM 3

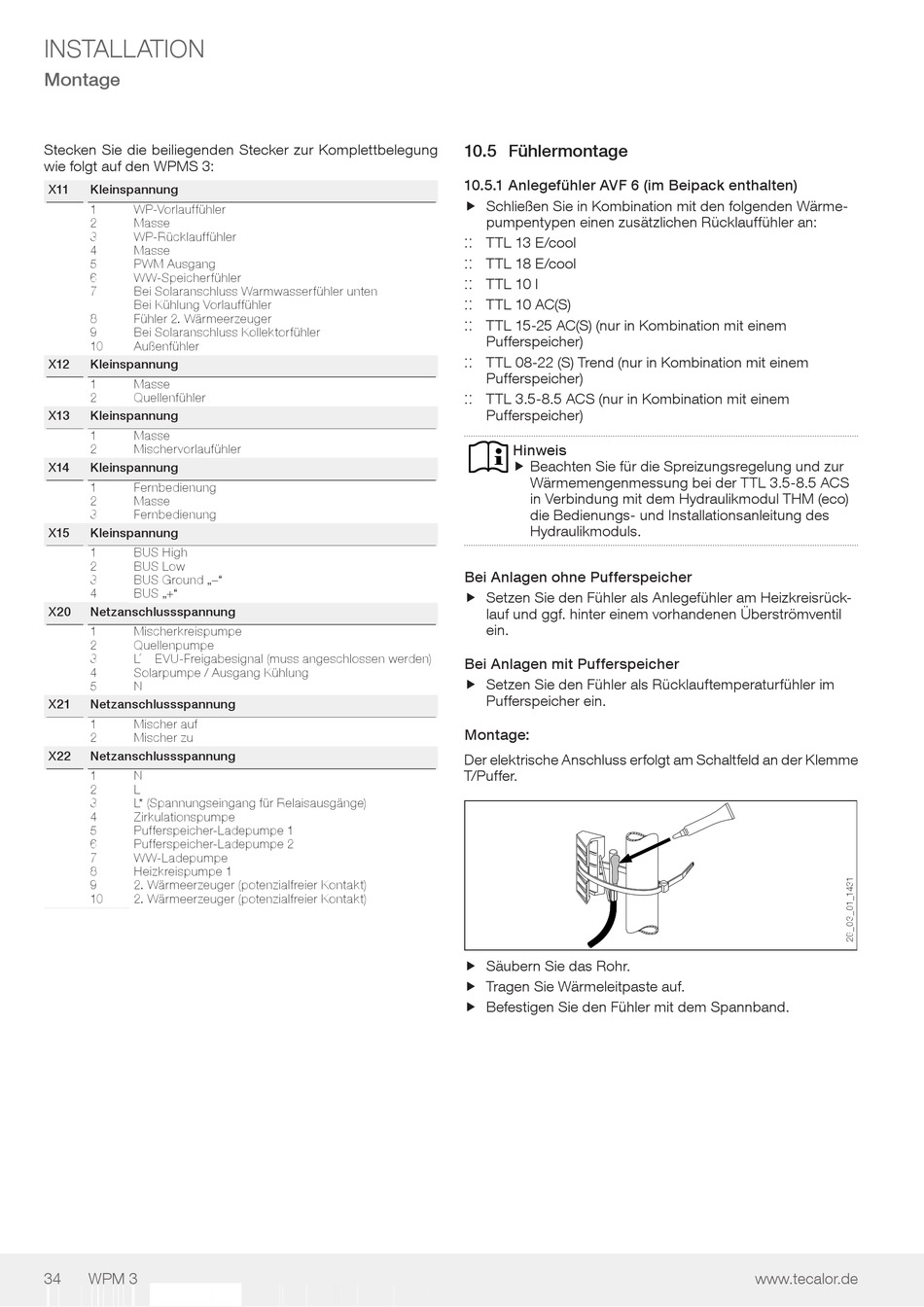

10.5 Fühlermontage
10.5.1 Anlegefühler AVF 6 (im Beipack enthalten)
f Schließen Sie in Kombination mit den folgenden Wärme-
f
pumpentypen einen zusätzlichen Rücklauffühler an:
:: ::
TTL 13 E/cool
:: ::
TTL 18 E/cool
:: ::
TTL 10 I
:: ::
TTL 10 AC(S)
:: ::
TTL 15-25 AC(S) (nur in Kombination mit einem
Pufferspeicher)
:: ::
TTL 08-22 (S) Trend (nur in Kombination mit einem
Pufferspeicher)
:: ::
TTL 3.5-8.5 ACS (nur in Kombination mit einem
Pufferspeicher)
Hinweis
f Beachten Sie für die Spreizungsregelung und zur
f
Wärmemengenmessung bei der TTL 3.5-8.5 ACS
in Verbindung mit dem Hydraulikmodul THM (eco)
die Bedienungs- und Installationsanleitung des
Hydraulikmoduls.
Bei Anlagen ohne Pufferspeicher
f Setzen Sie den Fühler als Anlegefühler am Heizkreisrück-
f
lauf und ggf. hinter einem vorhandenen Überströmventil
ein.
Bei Anlagen mit Pufferspeicher
f Setzen Sie den Fühler als Rücklauftemperaturfühler im
f
Pufferspeicher ein.
Montage:
Der elektrische Anschluss erfolgt am Schaltfeld an der Klemme
T/Puffer.
f Säubern Sie das Rohr.
f
f Tragen Sie Wärmeleitpaste auf.
f
f Befestigen Sie den Fühler mit dem Spannband.
f
www.tecalor.de
