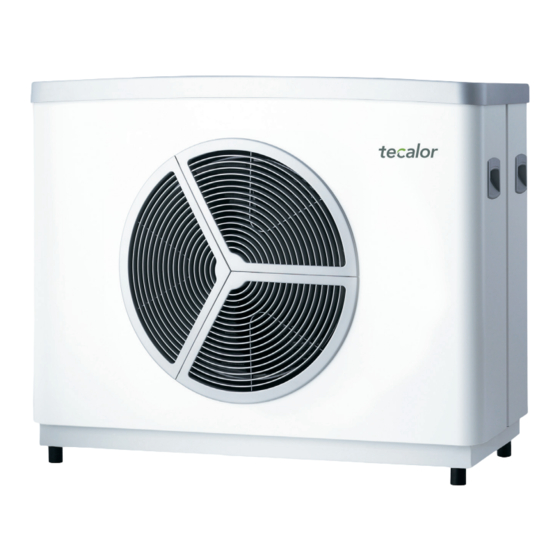

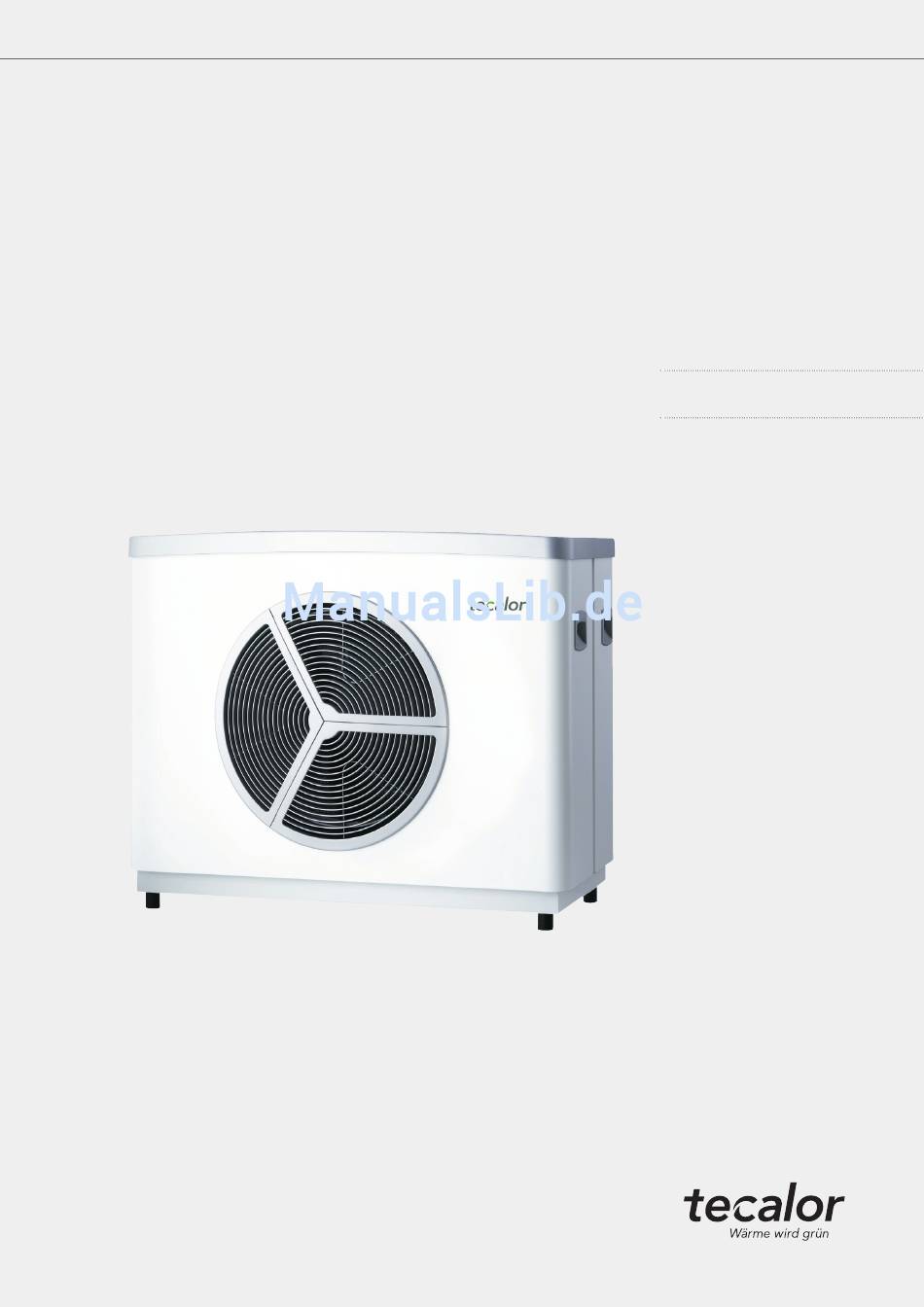

- Seite 1 B E D I ENU NG UND I NSTALLATIO N TTL AC Luft | Wasser-Wärmepumpe :: :: TTL 10 AC...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ............. 16 12.1 Kontrolle vor der Inbetriebnahme ........16 12.2 Erstinbetriebnahme ............18 12.3 Bedienung und Betrieb ..........19 12.4 Außer Betrieb setzen ............ 19 Wartung ................ 19 Störungsbehebung ............20 14.1 Leuchtdioden (LED) ............20 TTL 10 AC www.tecalor.de... -
Seite 3: Besondere Hinweise
:: :: Die Spannungsversorgung dürfen Sie auch außerhalb der Heizperiode nicht unterbre- chen. Bei unterbrochener Spannungsversor- gung ist der aktive Frostschutz der Anlage nicht gewährleistet. :: :: Entleeren Sie bei vollständig ausgeschalteter Wärmepumpe und Frostgefahr die Anlage wasserseitig. www.tecalor.de TTL 10 AC... -
Seite 4: Andere Markierungen In Dieser Dokumentation
Eine Bestätigung der angegebenen Leistungsdaten ist nur möglich, wenn auch die hierfür vorgenommene Messung nach WARNUNG Verletzung den Bedingungen der in der Überschrift dieses Abschnitts an- f Betreiben Sie das Gerät aus Sicherheitsgrün- gegebenen Norm durchgeführt wird. den nur mit geschlossenem Gehäuse. TTL 10 AC www.tecalor.de... -
Seite 5: Gerätebeschreibung
Bei einer Außentemperatur unterhalb der eingestellten unteren Einsatzgrenze für die Kühlung (Parameter GRENZE KUEHLEN) wird die Wärmepumpe abgeschaltet. Einstellungen Die Bedienung erfolgt ausschließlich mit dem Wärmepumpen- manager (WPM 3). f Beachten Sie die Bedienungs- und Installationsanleitung des Wärmepumpenmanagers. www.tecalor.de TTL 10 AC... -
Seite 6: Wartung Und Pflege
Wir empfehlen, jährlich eine Inspektion (Feststellen des Ist-Zu- standes) bzw. falls nötig eine Wartung (Herstellung des Soll-Zu- standes) durch einen Fachhandwerker durchführen zu lassen. Montageanweisung beachten! Dichtheit geprüft! Made in Germany 1 Nummer auf dem Typenschild TTL 10 AC www.tecalor.de... -
Seite 7: Installation 7. Sicherheit
Hydraulikmodul HSBB 3 :: :: Integral-Speicher HSBC 200 :: :: Hydraulikmodul HM (Trend) :: :: Druckschläuche DN 25 :: :: ≥1000 ≥500 Heizungs-Fernversteller FEK :: :: Heizungs-Fernversteller FE7 :: :: Anlaufstrombegrenzer 25 A :: :: Schutztemperaturregler STB-FB www.tecalor.de TTL 10 AC... -
Seite 8: Vorbereiten Des Montageorts
Beachten Sie das Kapitel „Schallemission“. 7 Drainagerohr 8 Kondensatablauf Hinweis f Beachten Sie die statischen Grenzen der eingesetzten f Beachten Sie das Abstandsmaß in der folgen- Standkonsole. den Abbildung bei Verwendung der Stand- oder Wandkonsole. TTL 10 AC www.tecalor.de... -
Seite 9: Wärmepumpenmanager Wpm 3
Beachten Sie für den Betrieb ohne Pufferspeicher die Lufteintrittseite Angaben im Kapitel „Mindestvolumenstrom mit Ein- Luftaustrittseite zelraumregelung über FEK / FE7 bei Anlagen ohne Hauptwindrichtung Pufferspeicher“. Kondensatablauf Durchführung Versorgungsleitungen Sachschaden Für den Kühlbetrieb ist ein diffusionsdicht isolierter Pufferspeicher zwingend notwendig. www.tecalor.de TTL 10 AC... -
Seite 10: Vorbereiten Der Elektroinstallation
Adern und Verlegung auf einer Wand oder im Elektroinstallationsrohr auf einer Wand. B 16 A Steuerung 1,5 mm² Die elektrischen Daten sind im Kapitel „Technische Daten“ auf- geführt. Für die Bus-Leitung benötigen Sie eine Leitung J-Y (St) 2x2x0,8 mm². TTL 10 AC www.tecalor.de... -
Seite 11: Heizwasseranschluss
Bei einer Leitfähigkeit von >1000 μS/cm ist die Wasser- des Heizungsrücklaufs der folgenden Abbildung: aufbereitung durch Entsalzung besser geeignet, um Korrosionen zu vermeiden. Hinweis Wenn Sie das Füllwasser mit Inhibitoren oder Zusatz- stoffen behandeln, gelten die Grenzwerte wie beim Entsalzen. www.tecalor.de TTL 10 AC... -
Seite 12: Mindestvolumenstrom
Grundfläche Anzahl Kreise Grundfläche Anzahl Kreise Führungsraum Führungsraum m² n x m m² n x m TTL 10 AC 3x70 2x70 Pufferspeicher zwingend empfohlenes Pufferspeichervo- empfohlenes Pufferspeichervo- integrierte Zusatzhei- erforderlich lumen Fußbodenheizung lumen Heizkörper zung aktivieren TTL 10 AC nein TTL 10 AC www.tecalor.de... -
Seite 13: Volumenstrom Mit Pufferspeicher
Einsatz eines Schutztemperaturreklers zur Begrenzung der Systemtemperatur. Nennvolumenstrom Außentemperatur [°C] maximale Temperaturdifferenz [K] f Starten Sie die Einstellung der Umwälzpumpe, wenn sich die Temperaturdifferenz zwischen der Vorlauf- und Rück- lauftemperatur nicht mehr ändert. www.tecalor.de TTL 10 AC... -
Seite 14: Elektrischer Anschluss
Antilegionellen-Schaltung automatisch gestartet, um das Wasser zum Schutz vor Legio- nellen regelmäßig auf eine Temperatur von 60 °C aufzuheizen. 1 Kabeldurchführungen f Führen Sie die Elektro-Installationsleitungen von unten durch die Kabeldurchführungen nach oben zum Anschlussbereich. TTL 10 AC www.tecalor.de... - Seite 15 Erdungsklemme zur Abschirmung der Kleinspannungs- leitung Rohrbegleitheizung Netzanschluss: L, N, PE f Erden Sie die Kleinspannungsleitung indem Sie die Ab- schirmung über die Außenhülle stülpen und dann unter die Erdungsklemme klemmen. f Prüfen Sie anschließend die Funktion der Zugentlastungen. www.tecalor.de TTL 10 AC...
-
Seite 16: Anschlussbereich Verschließen
Inbetriebnahme die Festlegungen der Betriebssicherheitsver- ordnung beachten. Weitere Auskünfte hierzu erteilt die zustän- dige Überwachungsstelle (zum Beispiel TÜV). Nach der Inbetriebnahme müssen Sie das in dieser Anleitung enthaltende Inbetriebnahmeprotokoll ausfüllen. f Entfernen Sie den grau markierten Bügel wie folgt: TTL 10 AC www.tecalor.de... - Seite 17 Schiebeschalter auf folgende Stellung gebracht werden. WP - Typ f Sicher Sie das Blech mit dem Sicherungsbügel. Schiebeschalter (BA) f Kontrollieren Sie, ob der Schiebeschalter (BA) korrekt ein- gestellt ist: Heizbetrieb: 1 Leuchtdioden 2 Resettaster 3 Schiebeschalter (WP-Typ) 4 Schiebeschalter (BA) www.tecalor.de TTL 10 AC...
-
Seite 18: Sicherheitstemperaturbegrenzer
Raumtemperatur 20 °C 20 °C Ist die Raumtemperatur in der Übergangszeit (ca. 10 °C Außen- temperatur) zu niedrig, müssen Sie im Menü des Wärmepum- pen-Managers unter EINSTELLUNGEN / HEIZEN / HEIZKREIS den Parameter „KOMFORT TEMPERATUR“ erhöhen. TTL 10 AC www.tecalor.de... -
Seite 19: Bedienung Und Betrieb
Die Spannungsversorgung dürfen sie auch außerhalb der Heizperiode nicht unterbrechen. Bei unterbroche- ner Spannungsversorgung ist der aktive Frostschutz der Anlage nicht gewährleistet. Im Sommer müssen sie die Anlage nicht abschalten. Der WPM 3 verfügt über eine automatische Sommer- / Winter-Um- schaltung. www.tecalor.de TTL 10 AC... -
Seite 20: Störungsbehebung
Gerät für etwa 1 Stunde ab oder in den Notbetrieb. Da- nach sollte das Eis geschmolzen sein. f Prüfen Sie, ob das Gerät gemäß den Aufstellbedingungen installiert ist. f Treten die Geräusche häufiger auf, benachrichtigen Sie den Kundendienst. TTL 10 AC www.tecalor.de... -
Seite 21: Technische Daten
15. Technische Daten 15.1 Anschlussmaße und Abmaße (890) 1160 1270 TTL 10 AC b01 Durchführung elektr. Leitungen d45 Kondensatablauf Durchmesser e01 Heizung Vorlauf Außengewinde G 1 1/4 e02 Heizung Rücklauf Außengewinde G 1 1/4 g01 Lufteintritt g02 Luftaustritt www.tecalor.de TTL 10 AC... -
Seite 22: Elektroschaltplan Ttl 10 Ac
X39 Verbindungsklemme Drucksensoren Sicherheitstemperaturbegrenzer für DHC Umschaltventil Schütz Verdichteranlauf Relais Elektrische Not-/Zusatzheizung (DHC) Relais Elektrische Not-/Zusatzheizung (DHC) Relais Elektrische Not-/Zusatzheizung (DHC) M1 Motor Verdichter M6 Motor Lüfter M7 Schrittmotor el. Expansionsventil Hochdrucksensor Niederdrucksensor Anschlussklemme Anschlussklemme Kleinspannung Netzanschluss TTL 10 AC www.tecalor.de... - Seite 23 INSTALLATION Technische Daten “+” A2 (IWS II EEV) BU YE RD M _ _ GNYE www.tecalor.de TTL 10 AC...
-
Seite 24: Leistungsdiagramme Heizen Ttl 10 Ac
15.3 Leistungsdiagramme Heizen TTL 10 AC Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Wärmeleistung [kW] | Leistungsaufnahme [kW] | Leistungszahl [-] Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Wärmeleistung Leistungsaufnahme Leistungszahl TTL 10 AC www.tecalor.de... -
Seite 25: Leistungsdiagramme Kühlen Ttl 10 Ac
INSTALLATION Technische Daten 15.4 Leistungsdiagramme Kühlen TTL 10 AC Legende für die Leistungsdiagramme Eintrittstemperatur des Wärmequellen-Mediums [°C] Kühlleistung [kW] | Leistungsaufnahme Kühlen [kW] | Leistungszahl Kühlen [-] Vorlauftemperatur +7 °C Vorlauftemperatur +18 °C Kühlleistung Leistungsaufnahme Leistungszahl www.tecalor.de TTL 10 AC... -
Seite 26: Datentabelle
Sauerstoff 8-12 Wochen nach Befüllung (Entsalzen) mg/l <0,1 Energetische Daten Energieeffizienzklasse A+/A+ Elektrische Daten Anlaufstrom (mit/ohne Anlaufstrombegrenzer) 25/39 Absicherung Verdichter Absicherung Not-/Zusatzheizung Absicherung Steuerung Frequenz Nennspannung Verdichter Nennspannung Not-/Zusatzheizung Nennspannung Steuerung Phasen Verdichter 3/N/PE Phasen Steuerung 1/N/PE Phasen Not-/Zusatzheizung 3/N/PE TTL 10 AC www.tecalor.de... - Seite 27 R407 C Füllmenge Kältemittel Anschluss Vor-/Rücklauf G 1 1/4 A Abtauart Kreislaufumkehr Schutzart (IP) IP14B Einfrierschutz Dimensionen Höhe Breite 1270 Tiefe Gewichte Gewicht Werte Volumenstrom heizungsseitig m³/h Volumenstrom Heizung min. m³/h Volumenstrom wärmequellenseitig m³/h 2300 Interne Druckdifferenz www.tecalor.de TTL 10 AC...
-
Seite 28: Kundendienst Und Garantie
Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. ten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. Soweit eine Garantieleistung erbracht wird, übernehmen wir tecalor GmbH keine Haftung für die Beschädigung eines Gerätes durch Dieb- Kundendienst stahl, Feuer, Aufruhr oder ähnliche Ursachen. -
Seite 29: Umwelt Und Recycling
Kyoto-Protokoll Dieses Gerät ist mit dem Kältemittel R407C gefüllt. Das Kältemittel R407C ist ein im Kyoto-Protokoll verzeichnetes fluoriertes Treibhausgas mit einem globalen Treibhauspotenzial (GWP) = 1653. Das Kältemittel R407C darf nicht in die Atmosphäre abgelassen werden. www.tecalor.de TTL 10 AC... - Seite 30 NOTIZEN TTL 10 AC www.tecalor.de...
