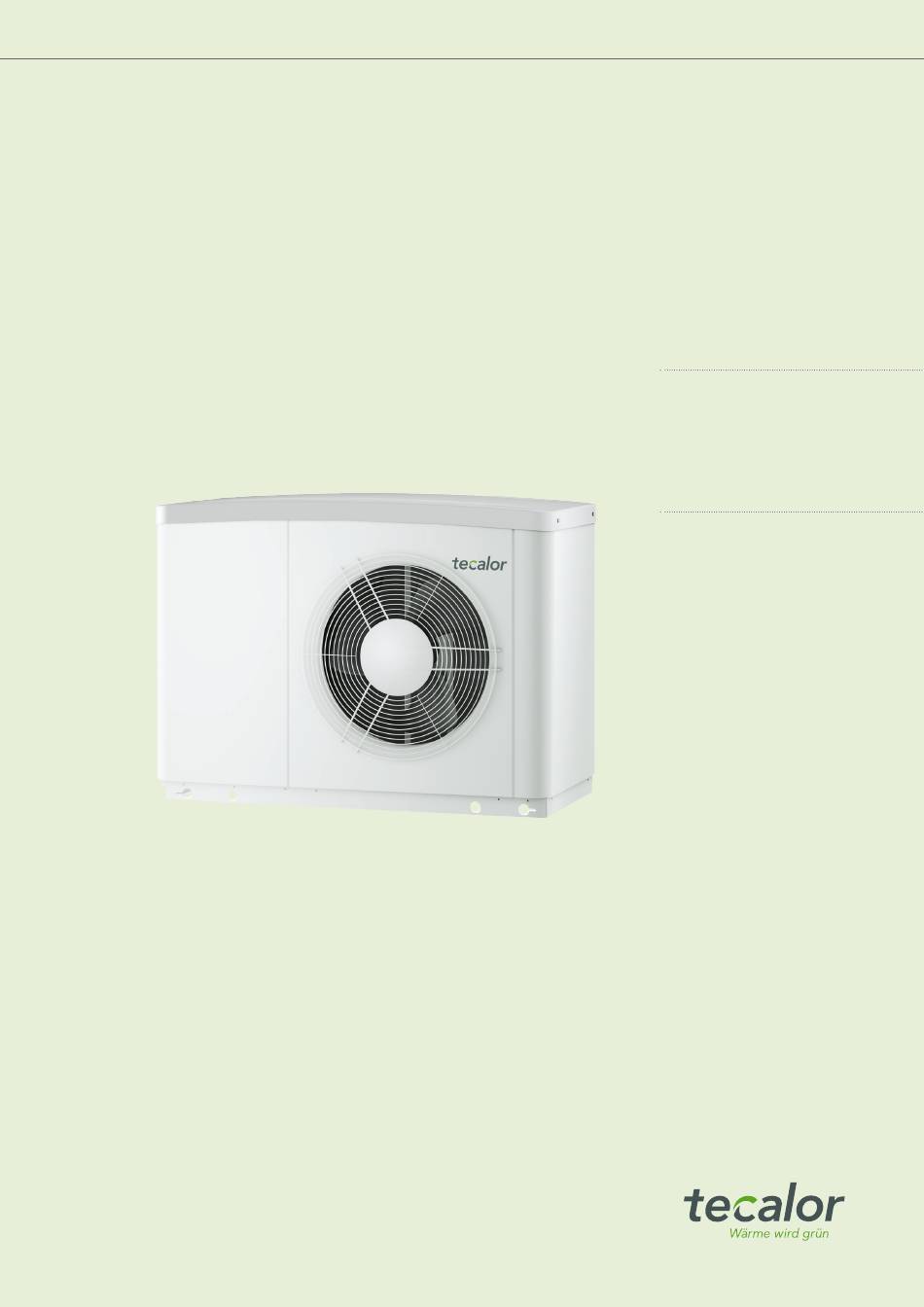

B E D I ENU NG UND I NSTALLATIO N
TTL ACS
Luft | Wasser-Wärmepumpe
:: ::
TTL 3.5 ACS
:: ::
TTL 4.5 ACS
:: ::
TTL 6.5 ACS
:: ::
TTL 8.5 ACS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für tecalor TTL ACS

  • Seite 1 B E D I ENU NG UND I NSTALLATIO N TTL ACS Luft | Wasser-Wärmepumpe :: :: TTL 3.5 ACS :: :: TTL 4.5 ACS :: :: TTL 6.5 ACS :: :: TTL 8.5 ACS...
  • Seite 2: Inhaltsverzeichnis

    Kontrolle vor der Inbetriebnahme ........16 12.2 Betrieb mit einem externen zweiten Wärmeerzeuger ..16 12.3 Erstinbetriebnahme ............16 Einstellungen ..............17 13.1 Silent Mode..............17 Außerbetriebnahme ............18 14.1 Bereitschaftsbetrieb ............18 14.2 Spannungsunterbrechung ..........18 TTL ACS www.tecalor.de...
  • Seite 3: Besondere Hinweise

    Bedarf eine Wartung (Herstellen des Soll-Zustandes) vom Fachhandwerker durchführen zu lassen. Nach dem Spannungsfreischalten des :: :: Gerätes kann für einen Zeitraum von 2 Minuten noch Spannung auf dem Gerät sein, da sich die Kondensatoren auf dem Inverter noch entladen müssen. www.tecalor.de TTL ACS...
  • Seite 4: Bedienung

    Messung nach den im WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen ersten Absatz dieses Abschnitts definierten Messbedingungen oder Tod zur Folge haben kann. durchgeführt wird. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. TTL ACS www.tecalor.de...
  • Seite 5: Sicherheit

    Heizbetrieb zurück. :: :: WPM: 390.12 :: :: MFG: V.14 Sachschaden :: :: Bei bivalentem Betrieb kann die Wärmepumpe vom Rück- FES: 417.07 laufwasser des zweiten Wärmeerzeugers durchströmt werden. Beachten Sie, dass die Rücklauftemperatur maximal 60 °C betragen darf. www.tecalor.de TTL ACS...
  • Seite 6: Einstellungen

    1 Nummer auf dem Typenschild Halten Sie die Luftaustritts- und Lufteintrittsöffnungen schnee- und laubfrei. Wir empfehlen regelmäßig eine Inspektion (Feststellen des Ist-Zu- standes) und bei Bedarf eine Wartung (Herstellen des Soll-Zustan- des) vom Fachhandwerker durchführen zu lassen. TTL ACS www.tecalor.de...
  • Seite 7: Installation 7. Sicherheit

    TSBB 200 eco oder Integral-Speicher TSBC 200 :: :: Standkonsole SK 2 oder Wandkonsole WK 1 8.2.2 Weiteres Zubehör :: :: Heizungs-Fernversteller FET :: :: Heizungs-Fernversteller FE7 :: :: Sicherheitstemperaturbegrenzer für Flächenheizung STB-FB :: :: Abdeckhaube CH 1 www.tecalor.de TTL ACS...
  • Seite 8: Mindestabstände

    Gerät zu ermöglichen. TTL 3.5 ACS TTL 4.5 ACS TTL 6.5 ACS TTL 8.5 ACS f Verlegen Sie ein Drainagerohr unter dem Gerät, um die Feuchtigkeit vom Haus wegzuleiten. f Errichten Sie unter dem Kondensatablauf des Gerätes ein Kiesbett. TTL ACS www.tecalor.de...
  • Seite 9 Beachten Sie die statischen Grenzen der eingesetzten Standkonsole. Um die Versorgungsleitungen abzudecken, können Sie eine Ab- deckhaube montieren. Hinweis Sie können die Abdeckhaube sowohl vertikal als auch horizontal montieren. f Beachten Sie die Installationsanleitung der Abdeck- haube. 190-400 www.tecalor.de TTL ACS...
  • Seite 10: Versorgungsleitungen Installieren

    Eine Not-/Zusatzheizung befindet sich in den als Zube- hör notwendigen Produkten (siehe Kapitel „Installation / f Beachten Sie die Installationsanleitung der Abdeckhaube. Gerätebeschreibung / Zubehör“). f Wenn Sie keine Not-/Zusatzheizung anschließen, aktivieren Sie für den störungsfreien Betrieb den Parameter WW-LERNFUNKTION im Wärmepum- pen-Manager WPM. 190-400 TTL ACS www.tecalor.de...
  • Seite 11: Vorbereiten Der Elektroinstallation

    Wand Alternativ: 1x B 16 A Verdichter 4,0 mm² bei Verlegung in einer Wand (1-phasig) 2,5 mm² bei Verlegung auf einer Wand oder im Elektroinstallationsrohr auf einer Wand 1x B 16 A Steuerung 1,5 mm² www.tecalor.de TTL ACS...
  • Seite 12: Vorlauf- Und Rücklaufanschluss

    O-Ring für die Abdichtung ausgerüstet. Zusätzlich besitzen die Steckverbinder die „Drehen und Sichern“-Funktion. Durch einfache Drehung der Schraubkappe per Hand wird das Rohr im Verbinder fixiert und der O-Ring zur Abdichtung auf das Rohr gepresst. TTL ACS www.tecalor.de...
  • Seite 13: Heizwasseranschluss

    Montieren Sie die EPS-Abdeckung und die Haube wieder f Versetzen Sie das Füllwasser nicht mit Inhibitoren auf dem Gerät. oder Zusatzstoffen. 10.8 Mindestvolumenstrom Der Mindestvolumenstrom und die Abtauenergie müssen immer gewährleistet werden (siehe Kapitel „Technische Daten / Daten- tabelle“). www.tecalor.de TTL ACS...
  • Seite 14: Volumenstrom Heizungsseitig Einstellen

    Um im Fehlerfall mögliche Schäden durch eine erhöhte Bei Verwendung eines Pufferspeichers müssen Sie im Menü „EIN- Vorlauftemperatur in der Flächenheizung zu vermeiden, STELLUNGEN / HEIZEN / GRUNDEINSTELLUNG“ den Parameter installieren Sie einen Sicherheitstemperaturbegrenzer zur „PUFFERBETRIEB“ auf „EIN“ stellen. Begrenzung der Systemtemperatur. TTL ACS www.tecalor.de...
  • Seite 15: Elektrischer Anschluss

    Erdungsklemme klemmen. Hinweis f Erden Sie die Kleinspannungsleitung entweder an dem Außengerät oder an einem der als notwendiges Zubehör beschriebenen Produkte (siehe Kapitel „Ins- tallation / Gerätebeschreibung / Zubehör“). f Prüfen Sie anschließend die Funktion der Zugentlastungen. www.tecalor.de TTL ACS...
  • Seite 16: Anschluss

    Vorlauftemperatur. Stellen Sie die Heizkurve sorgfältig ein. Zu Low L hoch eingestellte Heizkurven führen dazu, dass die Zonen- oder Thermostatventile schließen, sodass evtl. der erforderliche Min- destvolumenstrom im Heizkreis unterschritten wird. f Beachten Sie die Anleitungen des Wärmepumpen-Managers. TTL ACS www.tecalor.de...
  • Seite 17: Einstellungen

    Hinweise in der Anleitung des WPM und den Para- meter PUFFERBETRIEB im Menü EINSTELLUNGEN / GRUNDEINSTELLUNG. Bei Nutzung des Aufheizprogramms Wenn Sie das Aufheizprogramm nutzen, beachten Sie die Anga- ben in der Inbetriebnahmeanleitung des Wärmepumpen-Managers (Kapitel „PROGRAMME / AUFHEIZPROGRAMM“). www.tecalor.de TTL ACS...
  • Seite 18: Außerbetriebnahme

    Wir empfehlen regelmäßig eine Inspektion (Feststellen des Ist-Zu- standes) und bei Bedarf eine Wartung (Herstellen des Soll-Zustan- des) durchzuführen. f Lösen und entnehmen Sie die vier Schrauben an der Ober- seite des Blechdeckels. f Nehmen Sie den Blechdeckel ab. TTL ACS www.tecalor.de...
  • Seite 19: Schiebeschalter (Ba)

    Stellung gebracht werden. WP - Typ f Nehmen Sie die komplette Seitenwand nach oben ab. f Sie finden die IWS über dem Anschlussbereich. 16.1.2 Schiebeschalter (BA) Werkseinstellung 1 Reset-Taster 2 Schiebeschalter (WP-Typ) 3 Schiebeschalter (BA) 4 Leuchtdioden www.tecalor.de TTL ACS...
  • Seite 20: Leuchtdioden (Iws)

    Hardwarefehler auf der IWS (siehe Fehlerliste) 16.3 Reset-Taste Wenn die IWS falsch initialisiert wurde, können Sie mit dieser Taste die Einstellungen zurücksetzen. f Beachten Sie hierfür auch das Kapitel “IWS neu initialisieren“ in der Anleitung des Wärmepumpen-Managers. TTL ACS www.tecalor.de...
  • Seite 21: Technische Daten

    TTL 4.5 ACS TTL 6.5 ACS TTL 8.5 ACS a10 Gerät Höhe a20 Gerät Breite 1022 1022 1152 1152 b01 Durchführung elektr. Leitungen d45 Kondensatablauf e01 Heizung Vorlauf Durchmesser e02 Heizung Rücklauf Durchmesser g01 Lufteintritt g02 Luftaustritt www.tecalor.de TTL ACS...
  • Seite 22: Elektroschaltplan

    IWS Stecker 5pol - el. Expansionsventil Motor Verdichter X12.6 IWS Stecker 5pol - Bypassventil Motor Lüfter X12.7 IWS Stecker 6pol - Temperatursensoren Schrittmotor el. Expansionsventil X12.11 IWS Stecker 5pol - Modbus Ventil Inverterkühlung Stützstelle Erdung, Inverter Netz TTL ACS www.tecalor.de...
  • Seite 23 X12.7 X12.11 X12.10 X12.8 X12.9 Stützstelle Erdung, Schaltkasten Stützstelle Erdung, Rückseite Schaltkasten Stützstelle Erdung, Inverterkühlung Umschaltventil Abtauen Entstörfilter Entstörglied, Inverter Netz/Verdichter Entstörglied, Lüfter Entstörglied, SafetySwitch/Modbus (nur TTL 6.5 ACS, TTL 8.5 ACS) Entstörglied, Anschlussleitung (nur TTL 6.5 ACS, TTL 8.5 ACS) www.tecalor.de TTL ACS...
  • Seite 24: Einsatzgrenze

    INSTALLATION Technische Daten 17.3 Einsatzgrenze 17.3.1 Heizen X Außentemperatur [°C] Y Vorlauftemperatur [°C] 17.3.2 Kühlen X Außentemperatur [°C] Y Vorlauftemperatur [°C] TTL ACS www.tecalor.de...
  • Seite 25: Leistungsdiagramme Ttl 3.5 Acs

    X Außentemperatur [°C] 1 max. W55 3 max. W35 5 min. W45 Y Heizleistung [kW] 2 max. W45 4 min. W55 6 min. W35 Kühlleistung X Vorlauftemperatur [°C] 1 max. A35 Y Kühlleistung [kW] 2 min. A35 www.tecalor.de TTL ACS...
  • Seite 26: Leistungsdiagramme Ttl 4.5 Acs

    X Außentemperatur [°C] 1 max. W55 3 max. W35 5 min. W45 Y Heizleistung [kW] 2 max. W45 4 min. W55 6 min. W35 Kühlleistung X Vorlauftemperatur [°C] 1 max. A35 Y Kühlleistung [kW] 2 min. A35 TTL ACS www.tecalor.de...
  • Seite 27: Leistungsdiagramme Ttl 6.5 Acs

    INSTALLATION Technische Daten 17.6 Leistungsdiagramme TTL 6.5 ACS Heizleistung X Außentemperatur [°C] 1 max. W55 3 max. W35 5 min. W45 Y Heizleistung [kW] 2 max. W45 4 min. W55 6 min. W35 www.tecalor.de TTL ACS...
  • Seite 28 INSTALLATION Technische Daten Kühlleistung X Vorlauftemperatur [°C] 1 max. A35 Y Kühlleistung [kW] 2 min. A35 TTL ACS www.tecalor.de...
  • Seite 29: Leistungsdiagramme Ttl 8.5 Acs

    X Außentemperatur [°C] 1 max. W55 3 max. W35 5 min. W45 Y Heizleistung [kW] 2 max. W45 4 min. W55 6 min. W35 Kühlleistung X Vorlauftemperatur [°C] 1 max. A35 Y Kühlleistung [kW] 2 min. A35 www.tecalor.de TTL ACS...
  • Seite 30: Datentabelle

    Schalldruckpegel in 5 m Abstand im Freifeld dB(A) Schallleistungspegel Außenaufstellung max. dB(A) Schallleistungspegel Außenaufstellung Silent Mode 70% dB(A) Schallleistungspegel Außenaufstellung Silent Mode max. dB(A) Einsatzgrenzen Einsatzgrenze heizungsseitig min. °C Einsatzgrenze heizungsseitig max. °C Einsatzgrenze Wärmequelle min. °C Einsatzgrenze Wärmequelle max. °C TTL ACS www.tecalor.de...
  • Seite 31 Interner Druckverlust Heizung nenn. Volumenstrom wärmequellenseitig m³/h 1300 1300 2200 2200 Zulässiger Betriebsüberdruck Heizkreis Weitere Daten TTL 3.5 ACS TTL 4.5 ACS TTL 6.5 ACS TTL 8.5 ACS 190493 190494 190618 190495 Maximale Aufstellhöhe 2000 2000 2000 2000 www.tecalor.de TTL ACS...
  • Seite 32: Kundendienst Und Garantie

    Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie über- nehmen wir sämtliche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund ge- setzlicher Gewährleistungsansprüche gegen andere Ver- TTL ACS www.tecalor.de...
  • Seite 33: Umwelt Und Recycling

    Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. www.tecalor.de TTL ACS...
  • Seite 34 NOTIZEN TTL ACS www.tecalor.de...
  • Seite 35 NOTIZEN www.tecalor.de TTL ACS...
  • Seite 36 Montag–Donnerstag 07:15–18:00 Uhr Freitag 07:15–17:00 Uhr 4 < A M H C M O = c f j c g i > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95700 – Fax: 05531 99068-95712 info@tecalor.de – www.tecalor.de...
