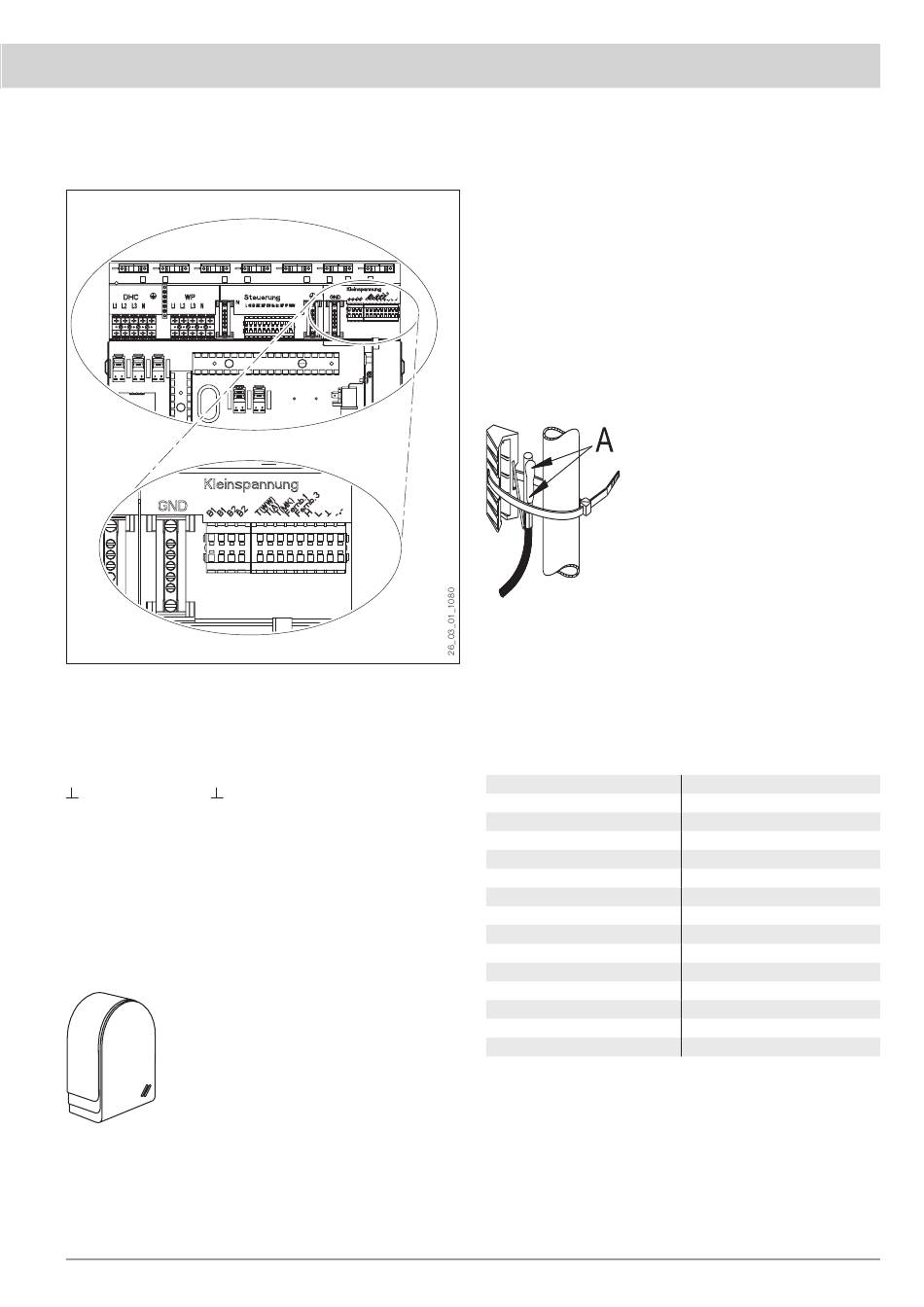

11.2.3 Anschlüsse X2: Kleinspannung
T(WW)
Warmwassertemperaturfühler und ground
T(A)
Außentemperaturfühler und ground
T(MK)
Mischkreistemperaturfühler und ground
Fernb. 1 Fernbedienung 1
Fernb. 3 Fernbedienung 3
H
BuS High
L
BuS Low
BuS ground
" + "
BuS " + "
gnd ground für Temperaturfühler
11.2.4 Fühlermontage
die Temperaturfühler haben einen entscheidenden Einfluss
auf die Funktion der Heizungsanlage. deshalb ist auf einen
korrekten Sitz und eine gute isolierung der Fühler zu achten.
Außenfühler AFS 2 (im Beipack enthalten)
den Außenfühler an einer nord- oder nordostwand an-
bringen. Mindestabstände: 2,5 m vom Erdboden 1 m seitlich
von Fenster und Türen der Außentemperaturfühler soll der
Witterung frei und ungeschützt, nicht über Fenster, Türen und
Luftschächte und nicht der direkten Sonneneinstrahlung aus-
gesetzt sein.
www.tecalor.de
ElEktrischEr Anschluss
der Außentemperaturfühler ist an der Klemme X2 (T(A)) und
dem groundklemmblock X26 dem gerät anzuschließen.
Montage:
f
Ziehen Sie den deckel ab.
f
Befestigen Sie das unterteil mit beiliegender Schraube.
f
Schließen Sie die Leitung an.
f
Setzen Sie den deckel auf. der deckel muss hörbar
einrasten.
Anlegefühler AVF 6
der Fühler wird beim Einsatz eines Mischerkreises benötigt.
Hinweis bei der Montage:
f
Säubern Sie das Rohr.
f
Tragen Sie Wärmeleitpaste A auf.
f
Befestigen Sie den Fühler mit dem Spannband.
Widerstandswerte PTC Fühler
die in dem gerät eingebauten Fühler (Rücklauf-, Vorlauf- und
Quellen-Fühler), der Außenfühler AFS 2, der Anlegefühler AVF 6
und der PTC-Tauchfühler TF 6A haben alle die gleichen Wider-
standswerte.
Temperatur in °C
- 20
– 10
0
10
20
25
30
40
50
60
70
80
90
100
INSTALLATION
Widerstand in Ω
1367
1495
1630
1772
1922
2000
2080
2245
2417
2597
2785
2980
3182
3392
TTF E | TTF E cool | 27
