INSTALLATION
Montage

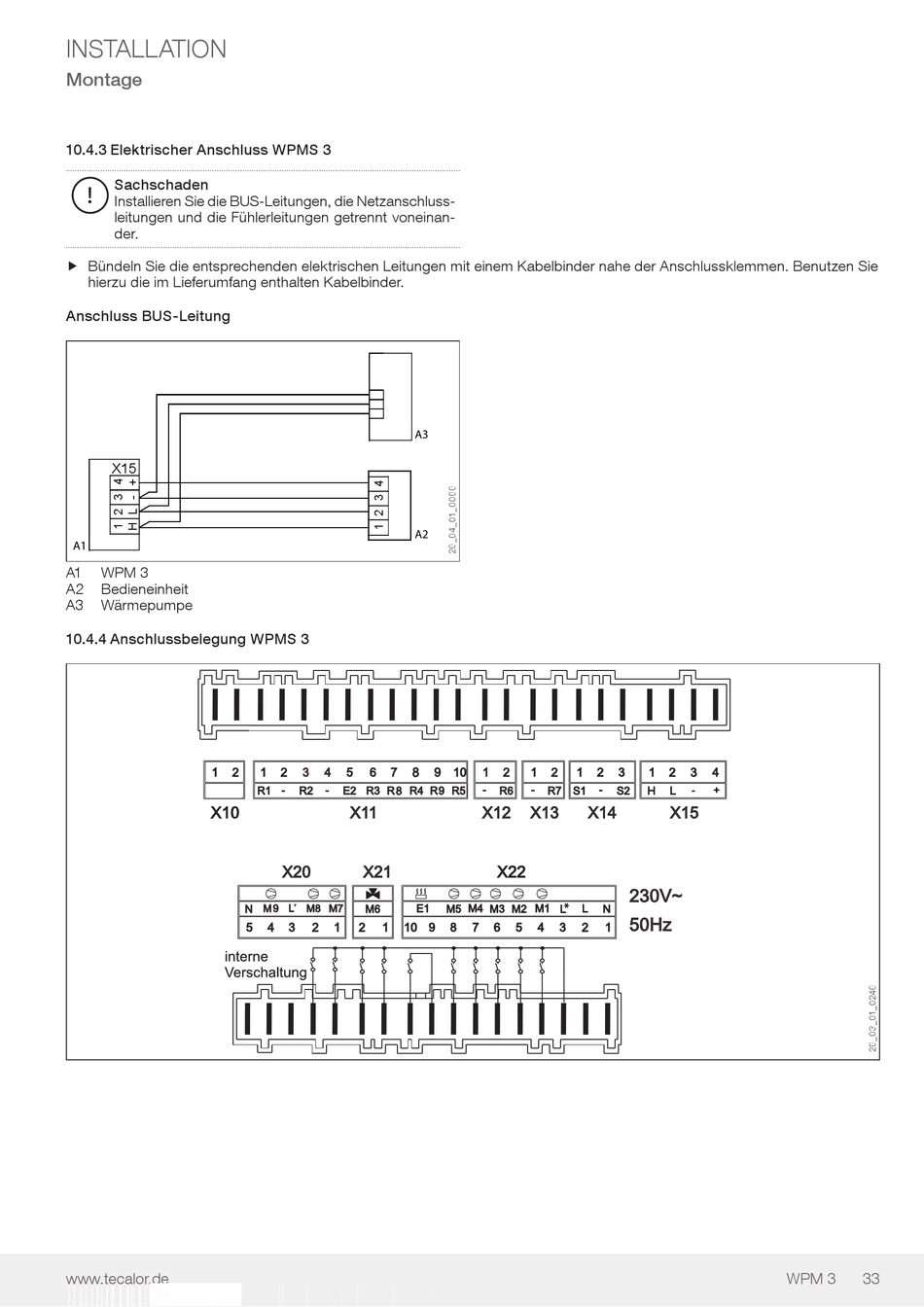

10.4.3 Elektrischer Anschluss WPMS 3
Sachschaden
!
Installieren Sie die BUS-Leitungen, die Netzanschluss-
leitungen und die Fühlerleitungen getrennt voneinan-
der.
f Bündeln Sie die entsprechenden elektrischen Leitungen mit einem Kabelbinder nahe der Anschlussklemmen. Benutzen Sie
f
hierzu die im Lieferumfang enthalten Kabelbinder.
Anschluss BUS-Leitung
X15
A1
A1 WPM 3
A2 Bedieneinheit
A3 Wärmepumpe
10.4.4 Anschlussbelegung WPMS 3
www.tecalor.de
A3
A2
WPM 3 33
