Druckausgleichskapillare Druckausgleichskapillare Druckausgleichskapillare Druckausgleichskapillare

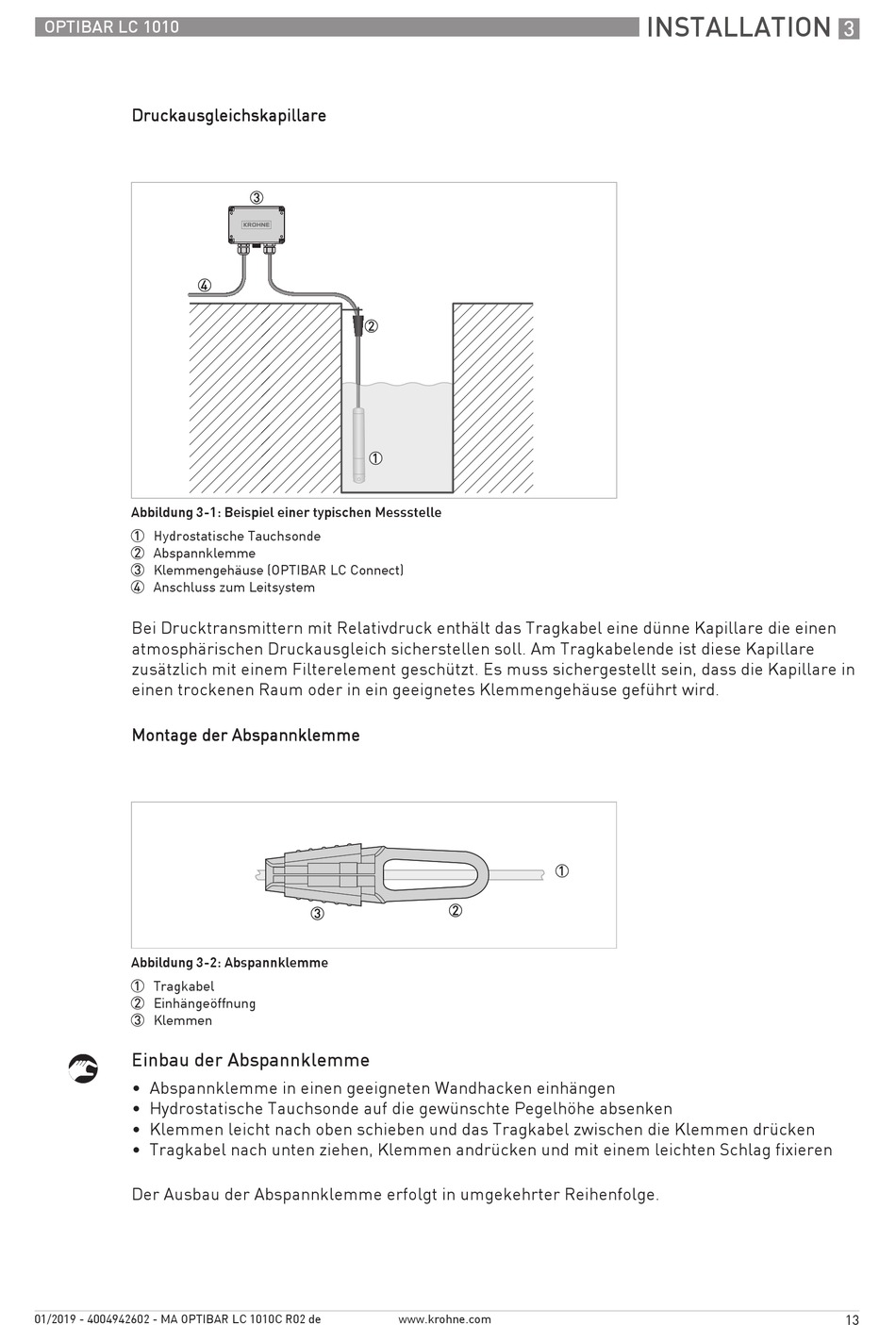

Abbildung 3-1: Beispiel einer typischen Messstelle
1 Hydrostatische Tauchsonde
2 Abspannklemme
3 Klemmengehäuse (OPTIBAR LC Connect)
4 Anschluss zum Leitsystem
Bei Drucktransmittern mit Relativdruck enthält das Tragkabel eine dünne Kapillare die einen
atmosphärischen Druckausgleich sicherstellen soll. Am Tragkabelende ist diese Kapillare
zusätzlich mit einem Filterelement geschützt. Es muss sichergestellt sein, dass die Kapillare in
einen trockenen Raum oder in ein geeignetes Klemmengehäuse geführt wird.
Montage der Abspannklemme Montage der Abspannklemme
Montage der Abspannklemme Montage der Abspannklemme
Abbildung 3-2: Abspannklemme
1 Tragkabel
2 Einhängeöffnung
3 Klemmen

Einbau der Abspannklemme

• Abspannklemme in einen geeigneten Wandhacken einhängen
• Hydrostatische Tauchsonde auf die gewünschte Pegelhöhe absenken
• Klemmen leicht nach oben schieben und das Tragkabel zwischen die Klemmen drücken
• Tragkabel nach unten ziehen, Klemmen andrücken und mit einem leichten Schlag fixieren
Der Ausbau der Abspannklemme erfolgt in umgekehrter Reihenfolge.
