2.9 Einbau des Durchflussmessgeräts

2.9.1 Allgemeine mechanische Installation

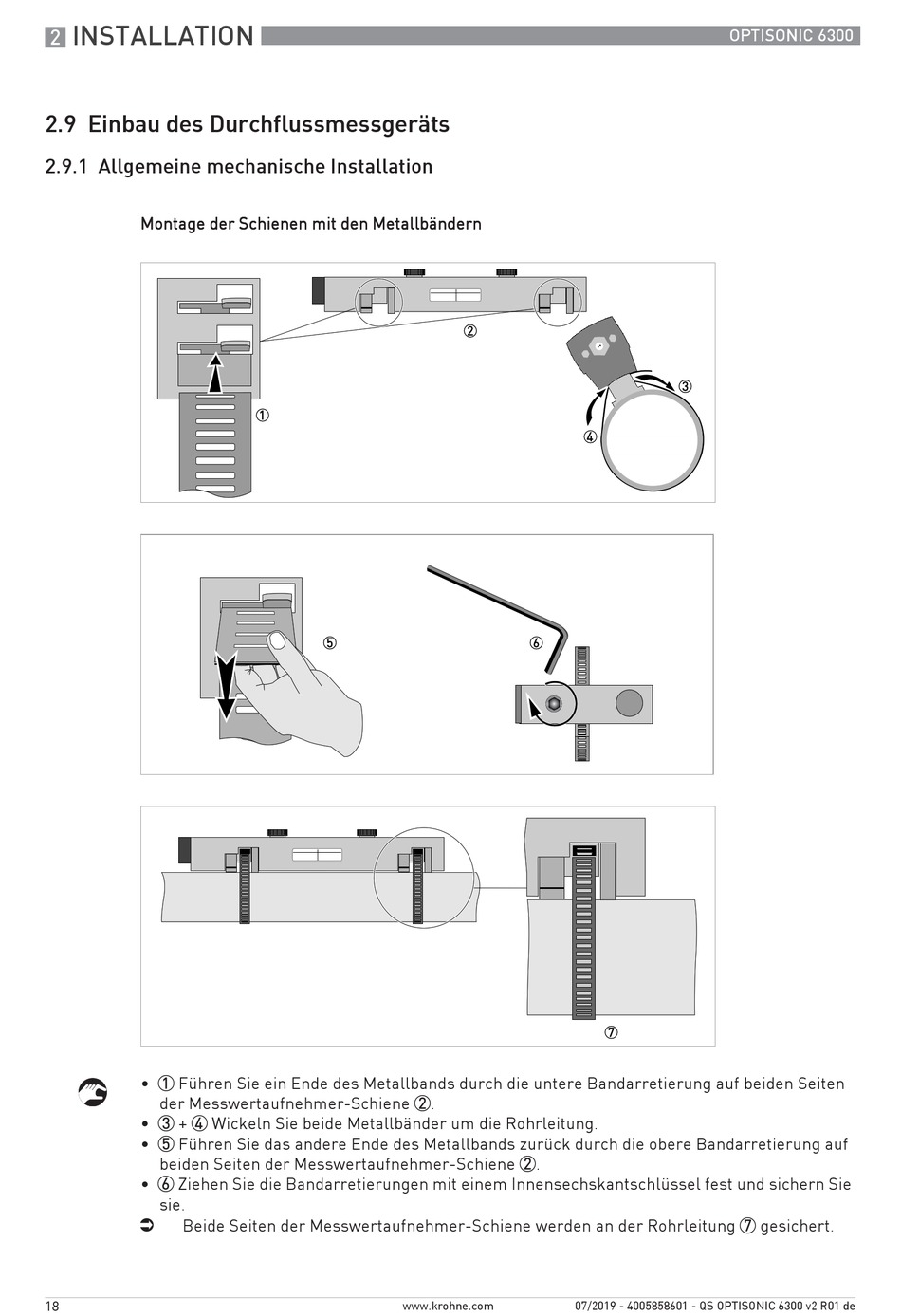

Montage der Schienen mit den Metallbändern Montage der Schienen mit den Metallbändern Montage der Schienen mit den Metallbändern Montage der Schienen mit den Metallbändern
• 1 Führen Sie ein Ende des Metallbands durch die untere Bandarretierung auf beiden Seiten
der Messwertaufnehmer-Schiene 2.
• 3 + 4 Wickeln Sie beide Metallbänder um die Rohrleitung.
• 5 Führen Sie das andere Ende des Metallbands zurück durch die obere Bandarretierung auf
beiden Seiten der Messwertaufnehmer-Schiene 2.
• 6 Ziehen Sie die Bandarretierungen mit einem Innensechskantschlüssel fest und sichern Sie
sie.
i Beide Seiten der Messwertaufnehmer-Schiene werden an der Rohrleitung 7 gesichert.
