5.3.2
Normalbetrieb mit Drehzahlrege-
lung – SCe
Einbau- und Betriebsanleitung • Wilo-Control SC2.0-Booster • Ed.01/2023-09
Bei der Ausführung SCe kann zwischen 2 Regelarten gewählt werden:
•
p-c
•
p-v
Regelart p-c, Vario-Modus
•
Vario-Modus einstellen: Regelungseinstellungen→Regelung→GLP Auswahl-Schema
Ein elektronischer Druckgeber liefert den Druckistwert als 4 ... 20 mA oder 0 ... 20 mA
Stromsignal. Der Regler hält daraufhin den Systemdruck mittels Soll-/Istwertvergleich kon-
stant.
•
Messbereich Druckgeber einstellen: System→Sensoren→Druckseite Messbereich
•
Sensortyp einstellen: System→Sensoren→Druckseite Sensortyp
•
Grundsollwert (1) einstellen: Regelungseinstellungen→Sollwerte→Sollwerte 1
Wenn keine „Extern-Aus"-Meldung und keine Störung vorliegt, die Antriebe sowie die Au-
tomatik aktiviert sind, startet die Grundlastpumpe bei Unterschreiten ihrer Zuschaltschwel-
le (2).
•
Regelungseinstellung→Bereitschaft→Antriebe, Automatik
•
Zuschaltschwelle individuell je Pumpe einstellen: Regelungseinstellung→Sollwerte→Zu-
und Abschaltung der GLP

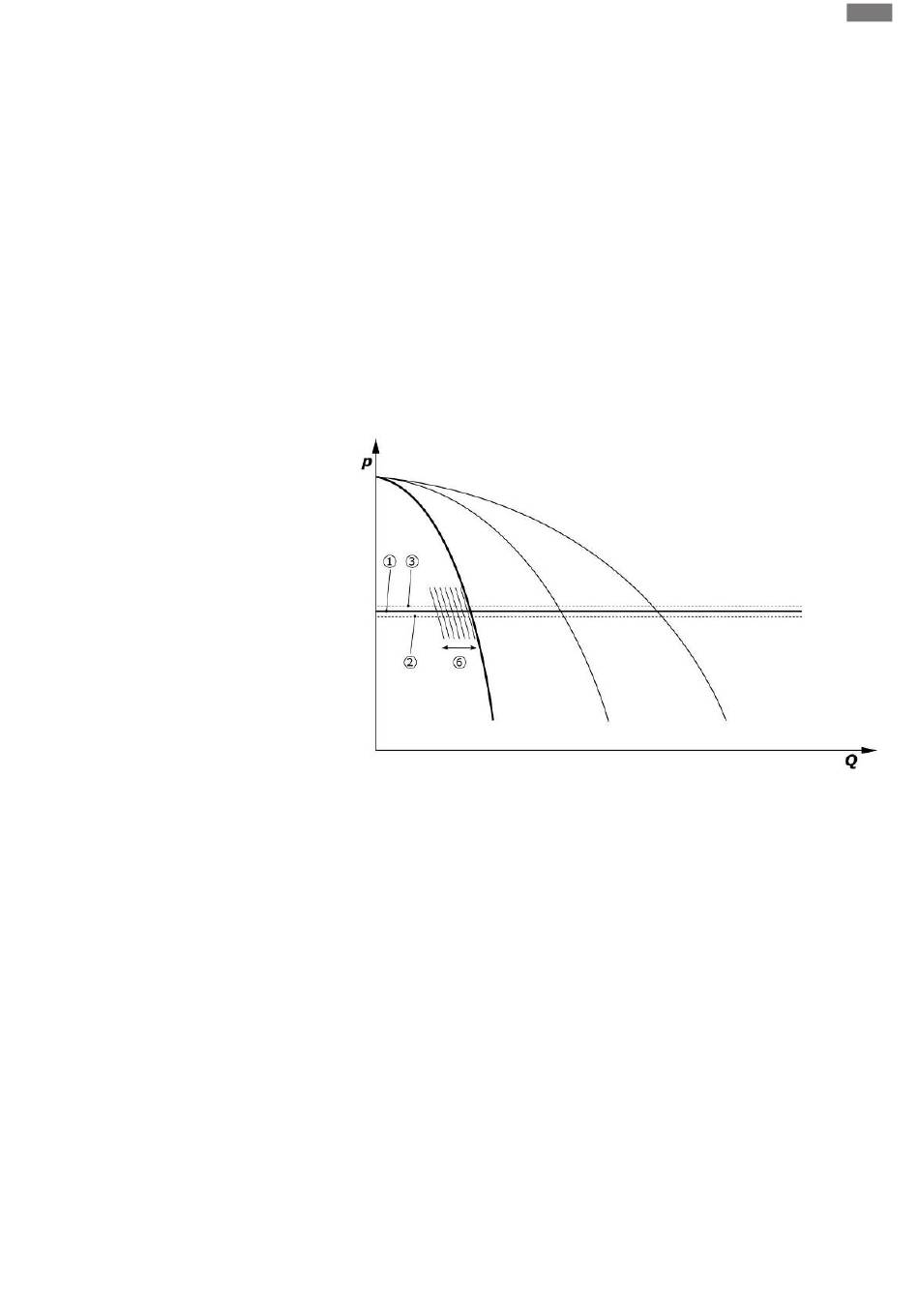

Fig. 5: Start der lastabhängig drehzahlgeregelten Grundlastpumpe
Wenn der geforderte Leistungsbedarf von dieser Pumpe mit der eingestellten Drehzahl
nicht mehr abgedeckt werden kann, startet eine weitere Pumpe bei Unterschreiten des
Grundsollwertes (1) und übernimmt die Drehzahlregelung.
•
Drehzahl einstellen: System→Frequenzumrichter→Grenzwerte
de
11
