6.2.1

Auflegen von Kabelschirmen

Einbau- und Betriebsanleitung • Wilo-Control SC2.0-Booster • Ed.01/2023-09
EMV-Kabelverschraubungen
1
2
3

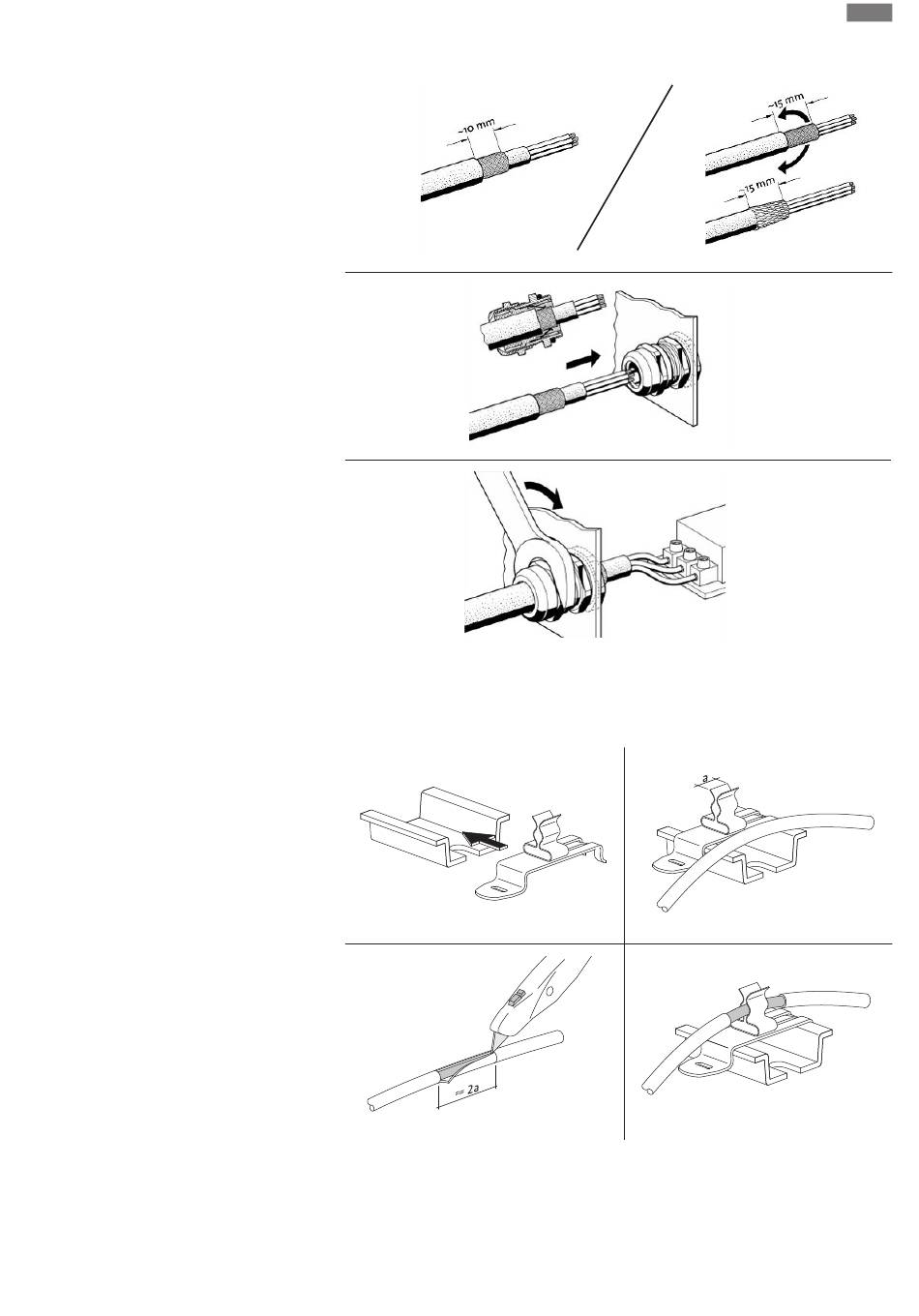

Fig. 11: Auflegen von Kabelschirmen auf die EMV-Kabelverschraubungen
1. Kabelschirm mit EMV-Kabelverschraubung gemäß Abbildung verbinden.
Anschluss mit Schirmklammern
1
3
Fig. 12: Auflegen von Kabelschirmen auf die Erdungsschiene
1. Kabelschirme mit Schirmklammer gemäß Abbildung verbinden.
2. Schnittlänge an Breite der benutzten Klammer anpassen.
2
4
