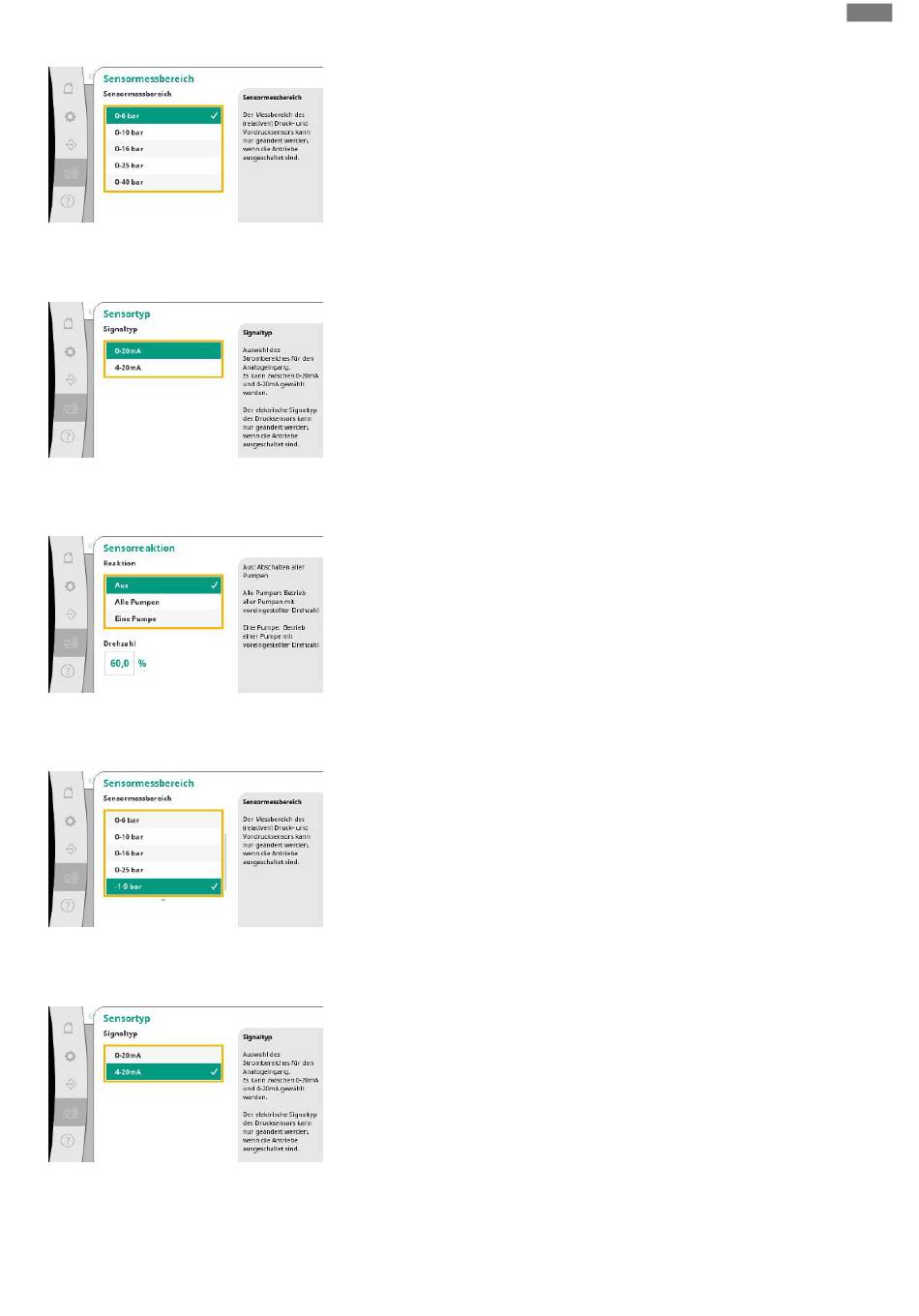

Fig. 94: Menüpunkt System→Sensoren→-
Sensormessbereich
Fig. 95: Menüpunkt System→Sensoren→-
Sensortyp
Fig. 96: Menüpunkt System→Sensoren→-
Sensorreaktion
Fig. 97: Menüpunkt System→Sensoren→-
Sensormessbereich
Fig. 98: Menüpunkt System→Sensoren→-
Sensortyp
Einbau- und Betriebsanleitung • Wilo-Control SC2.0-Booster • Ed.01/2023-09
Auswahl des Sensormessbereichs des verbauten Sensors auf der Ausgangsseite (Druckseite).
Einstellung für den Strombereich des Enddruck-Sensors (Druckseite). Bei 4-20 mA ist eine
Überwachung auf Drahtbruch möglich.
Im Falle eines Sensorfehlers kann die Anlage in einen Notbetrieb umschalten bis der Sensor
wieder funktionsfähig ist. Es ist möglich eine oder alle Pumpen mit der eingestellten Drehzahl
konstant laufen zu lassen.
Auswahl des Sensormessbereichs des verbauten Sensors auf der Eingangsseite (Vordruck/
Saugseite).
Einstellung für den Strombereich des Vordruck-Sensors (Saugseite). Bei 4-20 mA ist eine
Überwachung auf Drahtbruch möglich.
