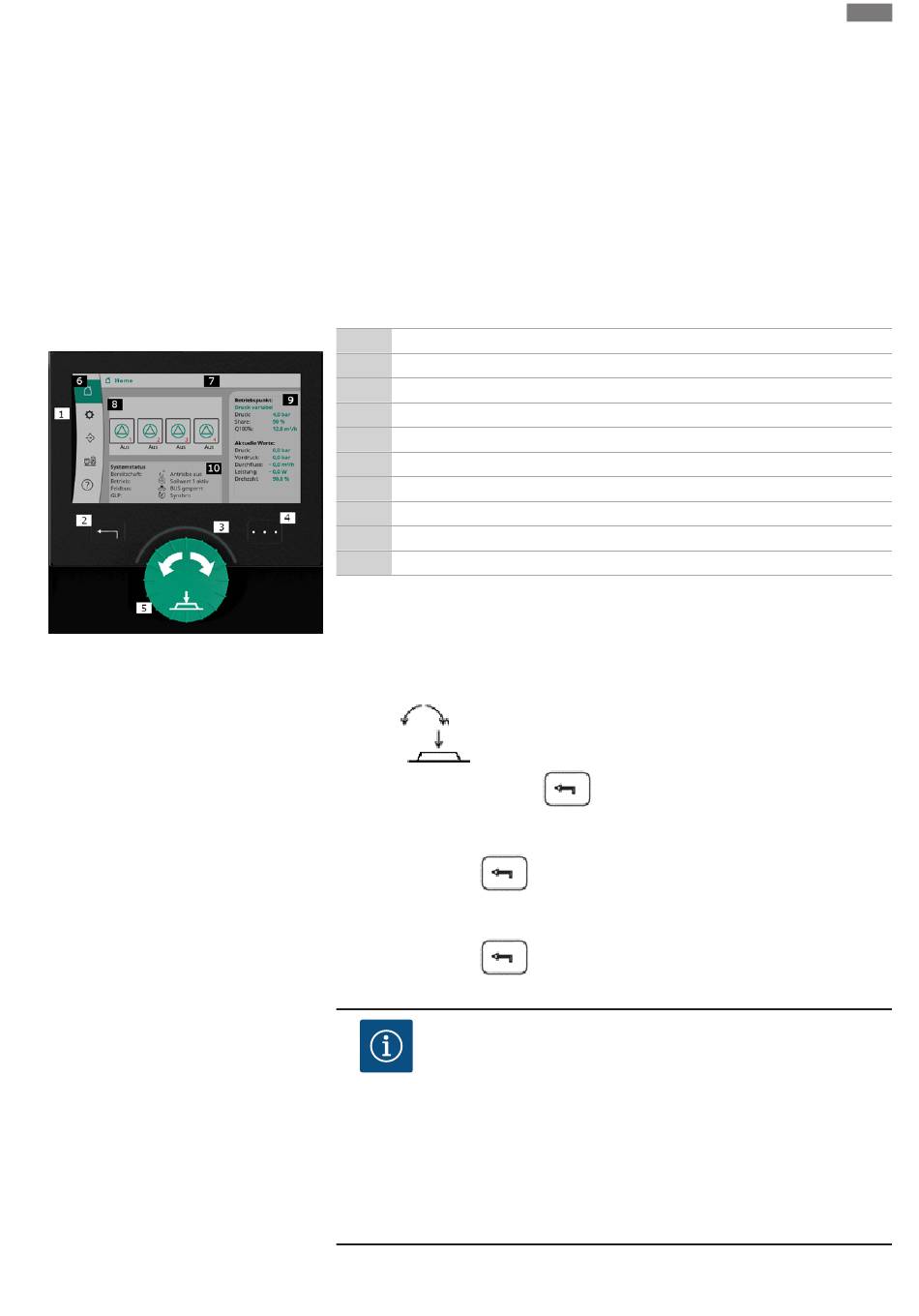

Fig. 13: Displayaufbau
Einbau- und Betriebsanleitung • Wilo-Control SC2.0-Booster • Ed.01/2023-09
Zur Anbindung an eine Gebäudeleittechnik steht das ModBus TCP-Protokoll zur Verfügung.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befesti-
gen. Anschluss über LAN1-Buchse auf der Platine herstellen.
Folgende Punkte beachten:
•
Schnittstelle: Ethernet RJ45-Stecker
•
Feldbusprotokoll einstellen: Interaktion/Kommunikation→BMS→Modbus TCP
Hauptschalter
•
Ein/Aus
•
Abschließbar in Position „Aus"
LC-Display
1
LC-Display
2
Zurück-Taste
3
LED-Bogen
4
Kontextmenü-Taste
5
Dreh- und Drücktaste
6
Hauptmenü
7
Menüanzeige
8
Statusanzeige
9
Info und Hilfebereich
10
Aktive Einflüsse
Einstellungen werden durch Drehen und Drücken des Bedienknopfs vorgenommen. Mit einer
Links- oder Rechtsdrehung des Bedienknopfs wird durch die Menüs navigiert oder es werden
Einstellungen verändert. Ein grüner Fokus weist darauf hin, dass im Menü navigiert wird. Ein
gelber Fokus weist darauf hin, dass eine Einstellung vorgenommen wird.
•
Grüner Fokus: Navigation im Menü
•
Gelber Fokus: Einstellung verändern
•
Drehen
: Auswählen der Menüs und Einstellung von Parametern
•
Drücken
: Aktivieren der Menüs oder Bestätigen von Einstellungen
Durch Betätigen der Zurück-Taste
Der Fokus wechselt somit auf eine Menüebene höher oder zu einer vorherigen Einstellung
zurück.
Wenn die Zurück-Taste
tigen des geänderten Wertes gedrückt wird, wechselt der Fokus zum vorherigen Fokus zu-
rück. Der verstellte Wert wird nicht übernommen. Der vorherige Wert bleibt unverändert.
Wenn die Zurück-Taste
menü und die Pumpe ist über das Hauptmenü bedienbar.
HINWEIS
Wenn keine Warn- oder Fehlermeldung anliegt, erlischt die Display-Anzei-
ge am Regelmodul 2 Minuten nach der letzten Bedienung/Einstellung.
• Wird der Bedienknopf innerhalb von 7 Minuten erneut gedrückt oder
gedreht, erscheint das zuvor verlassene Menü. Einstellungen können
fortgesetzt werden.
• Wird der Bedienknopf länger als 7 Minuten nicht gedrückt oder gedreht,
gehen nicht bestätigte Einstellungen verloren. Im Display erscheint bei
einer erneuten Bedienung der Hauptmenü und die Pumpe ist über das
Hauptmenü bedienbar.
wechselt der Fokus zum vorherigen Fokus zurück.
nach Verändern einer Einstellung (gelber Fokus) ohne Bestä-
länger als 2 Sekunden gedrückt wird, erscheint der Haupt-
