Produkthandbuch für VLT Micro Drive FC 51
3.6. Elektrische Installation, Übersicht

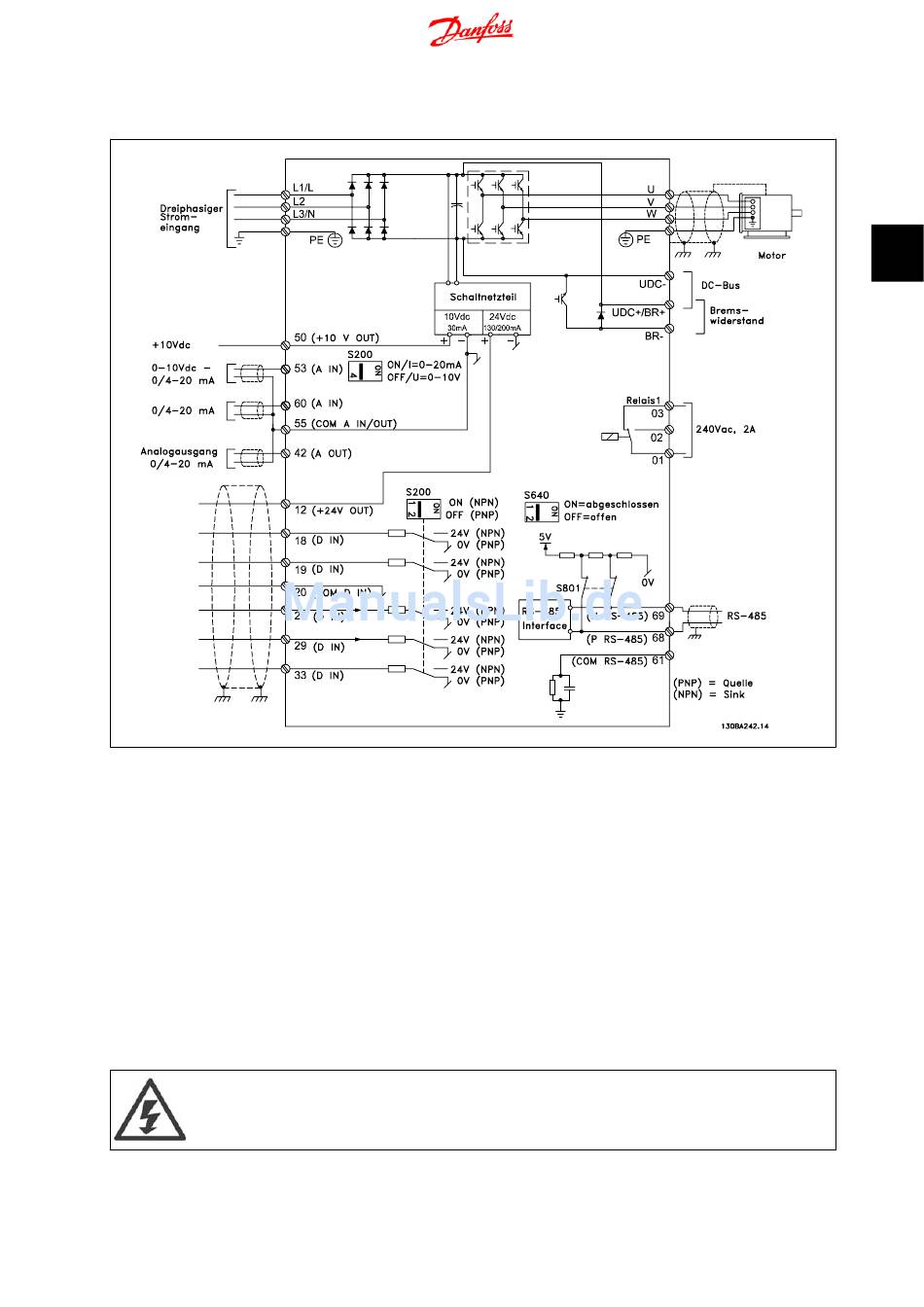

Abbildung 3.10: Elektrische Installation, Übersicht
Bremse bei Gehäuse M1 nicht zutreffend.
Bremswiderstände sind von Danfoss erhältlich.
Eine Verbesserung des Leistungsfaktors und der EMV-Leistung ist durch Einbau optionaler Danfoss-Netzfilter möglich.
Danfoss-Leistungsfilter können ebenfalls zur Zwischenkreiskopplung eingesetzt werden.

3.6.1. Zwischenkreiskopplung/Bremse

Für DC-Zwischenkreise (Zwischenkreiskopplung und Bremse) isolierte, für Hochspannungsanwendungen geeignete 6,3-mm-Faston-Stecker verwenden.
Weitere Informationen erhalten Sie bei Danfoss oder in den Anleitungen Nr. MI.50.Nx.02 (Zwischenkreiskopplung) und Nr. MI.90.Fx.02 (Bremse).
Zwischenkreiskopplung: Verbinden Sie die Klemmen UDC- und UDC/BR+.
Bremse: Verbinden Sie die Klemmen BR- und UDC/BR+.
Achtung! Die Spannung zwischen den Klemmen kann bis zu 850 V DC betragen.
UDC+/BR+ und UDC-. Keine Kurzschlusssicherung.
MG.02.A2.03 - VLT
®
