Anbindung von C6015 / C6017 über die EtherCAT-Koppler EJ110x-00xx
Aufgrund der ultrakompakten Bauweise und der flexiblen Montagemöglichkeiten eignen sich die IPCs C6015
und C6017 ideal für die Anbindung an ein EJ‑System.
In Kombination mit dem Montage‑Set ZS5000‑0003 ergibt sich die Möglichkeit den IPC C6015 und C6017
kompakt auf dem Signal‑Distribution‑Board zu platzieren.
Über das entsprechende EtherCAT‑Kabel (s. folgende Abb. [A]) wird das EJ‑System bestmöglich mit dem
IPC verbunden.
Die Versorgung des IPCs kann mit beigefügtem Power‑Stecker (s. folgende Abb. [B]) direkt über das
Signal‑Distribution‑Board erfolgen.
Platzierung auf dem Signal-Distribution-Board
Die Abmessungen und Abstände für die Platzierung sowie weitere Details sind dem
Design-Guide und den Dokumentationen zu den einzelnen Komponenten zu entnehmen.

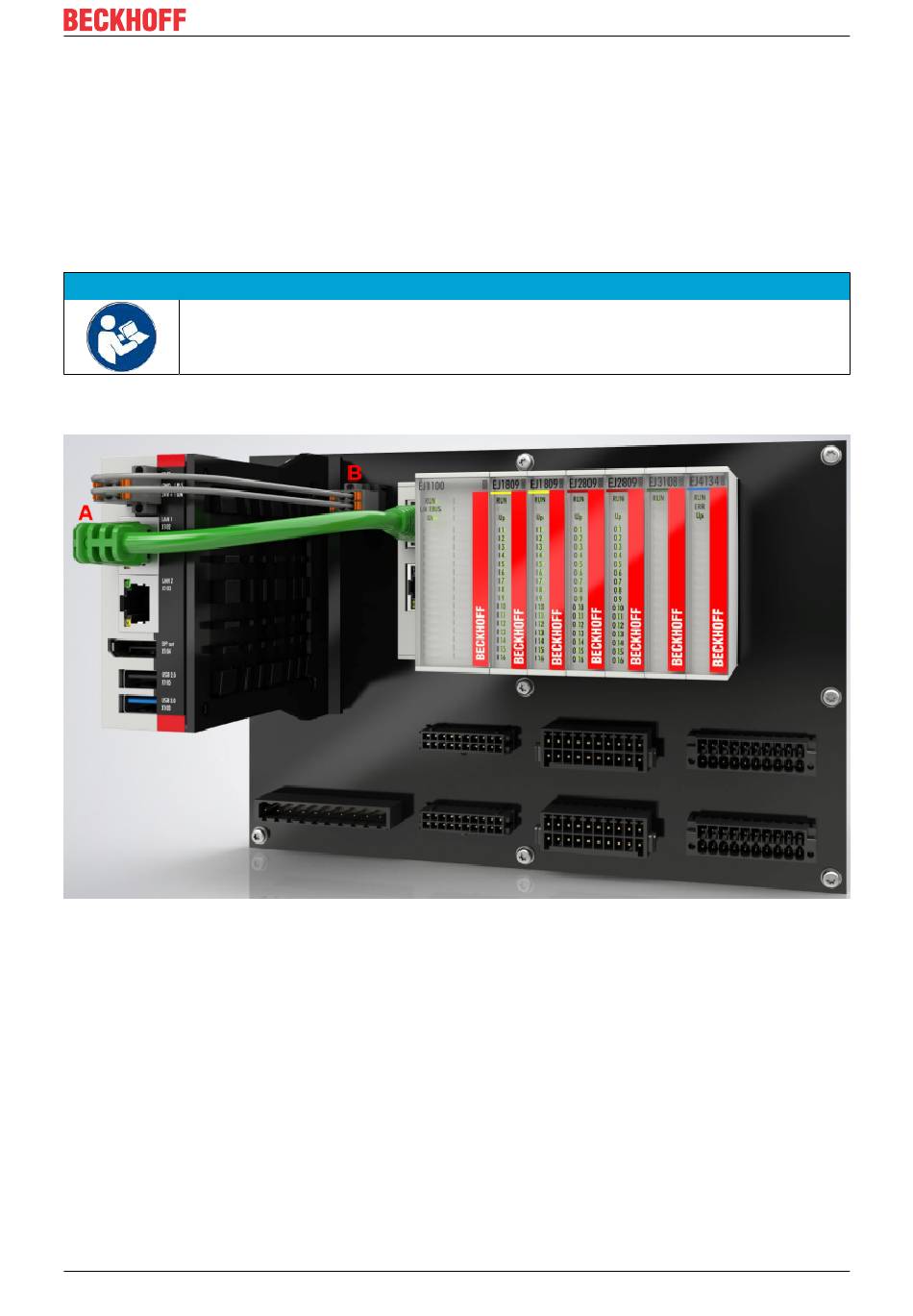

Die folgende Abbildung zeigt beispielhaft die Anbindung des IPC C6015 an ein EJ‑System. Die abgebildeten
Komponenten dienen ausschließlich der funktionell-schematischen Darstellung.
Abb. 26: Beispiel für die Anbindung des IPC C6015 an ein EJ-System
EJ7211-0010
HINWEIS
