4
Installation von EJ-Modulen
4.1
Spannungsversorgung der EtherCAT-Steckmodule
Spannungsversorgung aus SELV/PELV-Netzteil!
Zur Versorgung dieses Geräts müssen SELV/PELV-Stromkreise (Schutzkleinspannung,
Sicherheitskleinspannung) nach IEC 61010-2-201 verwendet werden.
Hinweise:
• Durch SELV/PELV-Stromkreise entstehen eventuell weitere Vorgaben aus Normen wie
IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung.
• Eine SELV-Versorgung (Safety Extra Low Voltage) liefert sichere elektrische Trennung und Begrenzung
der Spannung ohne Verbindung zum Schutzleiter,
eine PELV-Versorgung (Protective Extra Low Voltage) benötigt zusätzlich eine sichere Verbindung zum
Schutzleiter.
Beim Design des Signal-Distribution-Boards ist die Spannungsversorgung für die maximal mögliche
Strombelastung des Modulstrangs auszulegen. Die Information, wie viel Strom aus der E-Bus-Versorgung
benötigt wird, finden Sie für jedes Modul in der jeweiligen Dokumentation im Kapitel „Technische Daten",
online und im Katalog. Im TwinCAT System Manager wird der Strombedarf des Modulstrangs angezeigt.
E-Bus-Spannungsversorgung mit EJ1100 oder EJ1101-0022 und EJ940x
Der Buskoppler EJ1100 versorgt die angefügten EJ-Module mit der E-Bus-Systemspannung von 3,3 V.
Dabei ist der Koppler bis zu 2,2 A belastbar. Wird mehr Strom benötigt, ist die Kombination aus dem Koppler
EJ1101-0022 und den Netzteilen EJ9400 (2,5 A) oder EJ9404 (12 A) zu verwenden. Die Netzteile EJ940x
können als zusätzliche Einspeisemodule im Modulstrang eingesetzt werden.
Je nach Applikation stehen folgende Kombinationen zur E-Bus-Versorgung zur Verfügung:

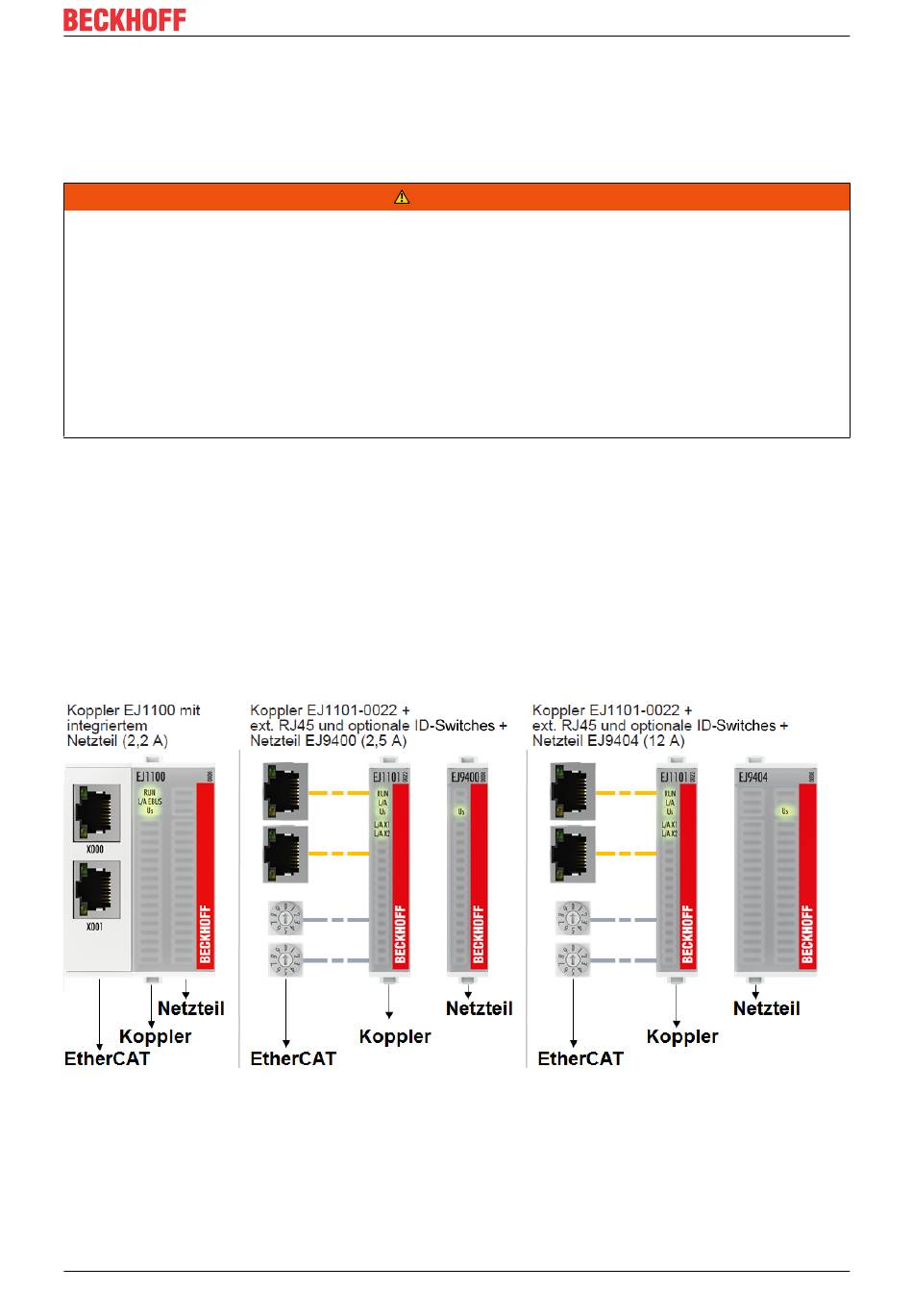

Abb. 11: E-Bus-Spannungsversorgung mit EJ1100 oder EJ1101-0022 + EJ940x
Bei dem Koppler EJ1101-0022 sind die RJ45 Verbinder und die optionalen ID-Switches extern ausgeführt
und können auf dem Signal-Distribution-Board beliebig platziert werden. Somit wird die einfache
Durchführung durch ein Gehäuse ermöglicht.
Die Netzteil-Steckmodule EJ940x stellen eine optionale Reset-Funktion zur Verfügung (s. Kapitel
Kontaktbelegung der Dokumentationen zu EJ9400 und EJ9404)
EJ7211-0010
WARNUNG
Version: 1.4
Installation von EJ-Modulen
25
