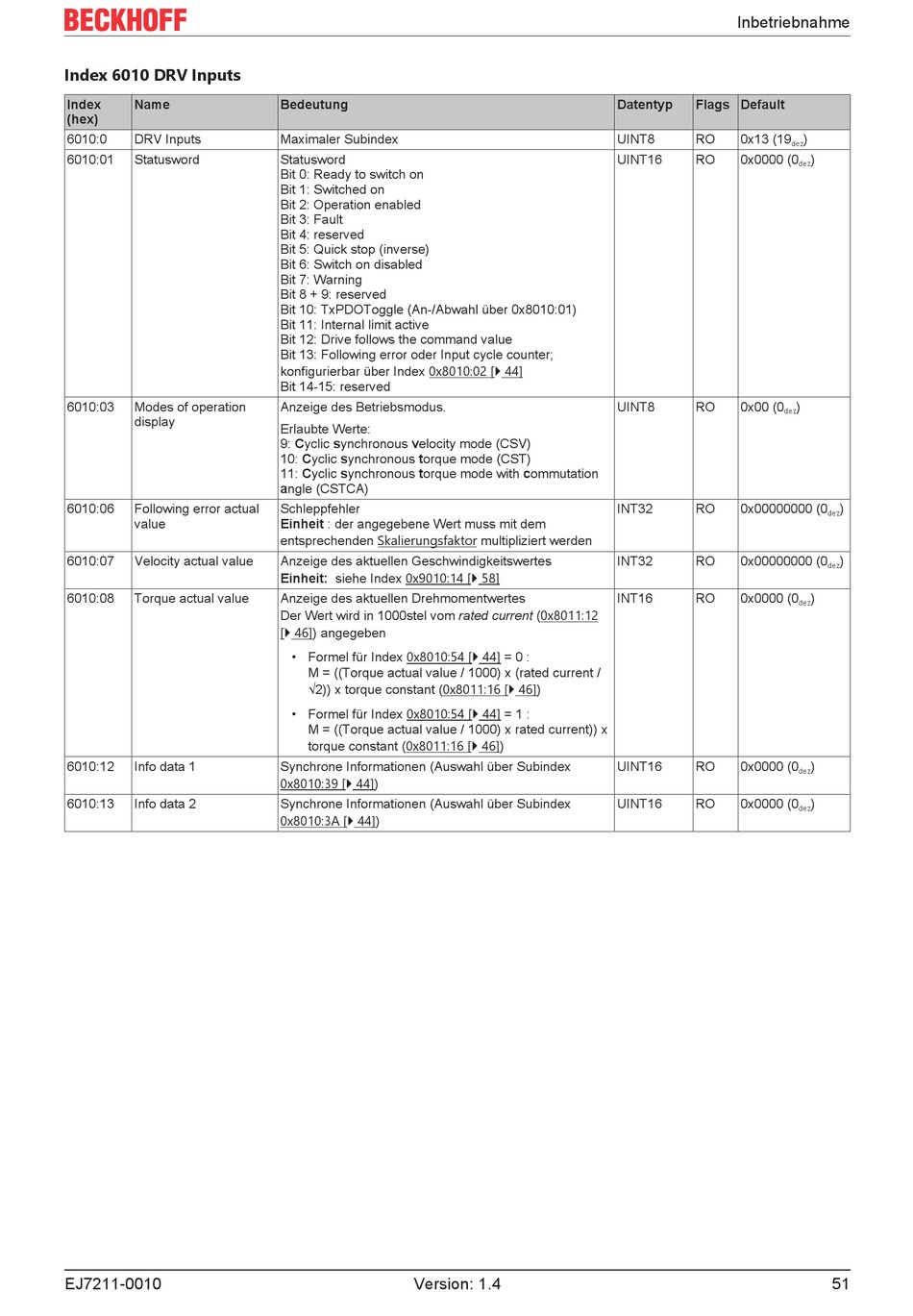

Index 6010 DRV Inputs
Index Name
(hex)
6010:0 DRV Inputs
6010:01 Statusword
6010:03 Modes of operation
display
6010:06 Following error actual
value
6010:07 Velocity actual value
6010:08 Torque actual value
6010:12 Info data 1
6010:13 Info data 2
EJ7211-0010
Bedeutung
Maximaler Subindex
Statusword
Bit 0: Ready to switch on
Bit 1: Switched on
Bit 2: Operation enabled
Bit 3: Fault
Bit 4: reserved
Bit 5: Quick stop (inverse)
Bit 6: Switch on disabled
Bit 7: Warning
Bit 8 + 9: reserved
Bit 10: TxPDOToggle (An-/Abwahl über 0x8010:01)
Bit 11: Internal limit active
Bit 12: Drive follows the command value
Bit 13: Following error oder Input cycle counter;
konfigurierbar über Index 0x8010:02 [} 44]
Bit 14-15: reserved
Anzeige des Betriebsmodus.
Erlaubte Werte:
9: Cyclic synchronous velocity mode (CSV)
10: Cyclic synchronous torque mode (CST)
11: Cyclic synchronous torque mode with commutation
angle (CSTCA)
Schleppfehler
Einheit : der angegebene Wert muss mit dem
entsprechenden Skalierungsfaktor multipliziert werden
Anzeige des aktuellen Geschwindigkeitswertes
Einheit: siehe Index 0x9010:14 [} 58]
Anzeige des aktuellen Drehmomentwertes
Der Wert wird in 1000stel vom rated current (0x8011:12
[} 46]) angegeben
• Formel für Index 0x8010:54 [} 44] = 0 :
M = ((Torque actual value / 1000) x (rated current /
√2)) x torque constant (0x8011:16 [} 46])
• Formel für Index 0x8010:54 [} 44] = 1 :
M = ((Torque actual value / 1000) x rated current)) x
torque constant (0x8011:16 [} 46])
Synchrone Informationen (Auswahl über Subindex
0x8010:39 [} 44])
Synchrone Informationen (Auswahl über Subindex
0x8010:3A [} 44])
