1.6.2
Elektronischer Zugriff auf den BIC (eBIC)
Elektronischer BIC (eBIC)
Der Beckhoff Identification Code (BIC) wird auf Beckhoff Produkten außen sichtbar aufgebracht. Er soll wo
möglich, auch elektronisch auslesbar sein.
Für die elektronische Auslesung ist die Schnittstelle entscheidend, über die das Produkt elektronisch
angesprochen werden kann.
K-Bus Geräte (IP20, IP67)
Für diese Geräte sind derzeit keine elektronische Speicherung und Auslesung geplant.
EtherCAT-Geräte (P20, IP67)
Alle Beckhoff EtherCAT-Geräte haben ein sogenanntes ESI-EEPROM, dass die EtherCAT‑Identität mit der
Revision beinhaltet. Darin wird die EtherCAT‑Slave‑Information gespeichert, umgangssprachlich auch als
ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die
entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link).
In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO
Produktion (Klemmen, Box‑Module) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu
rechnen.
Anwenderseitig ist die eBIC (wenn vorhanden) wie folgt elektronisch zugänglich:
• Bei allen EtherCAT-Geräten kann der EtherCAT Master (TwinCAT) den eBIC aus dem ESI‑EEPROM
auslesen
◦ Ab TwinCAT 3.1 build 4024.11 kann der eBIC im Online-View angezeigt werden.

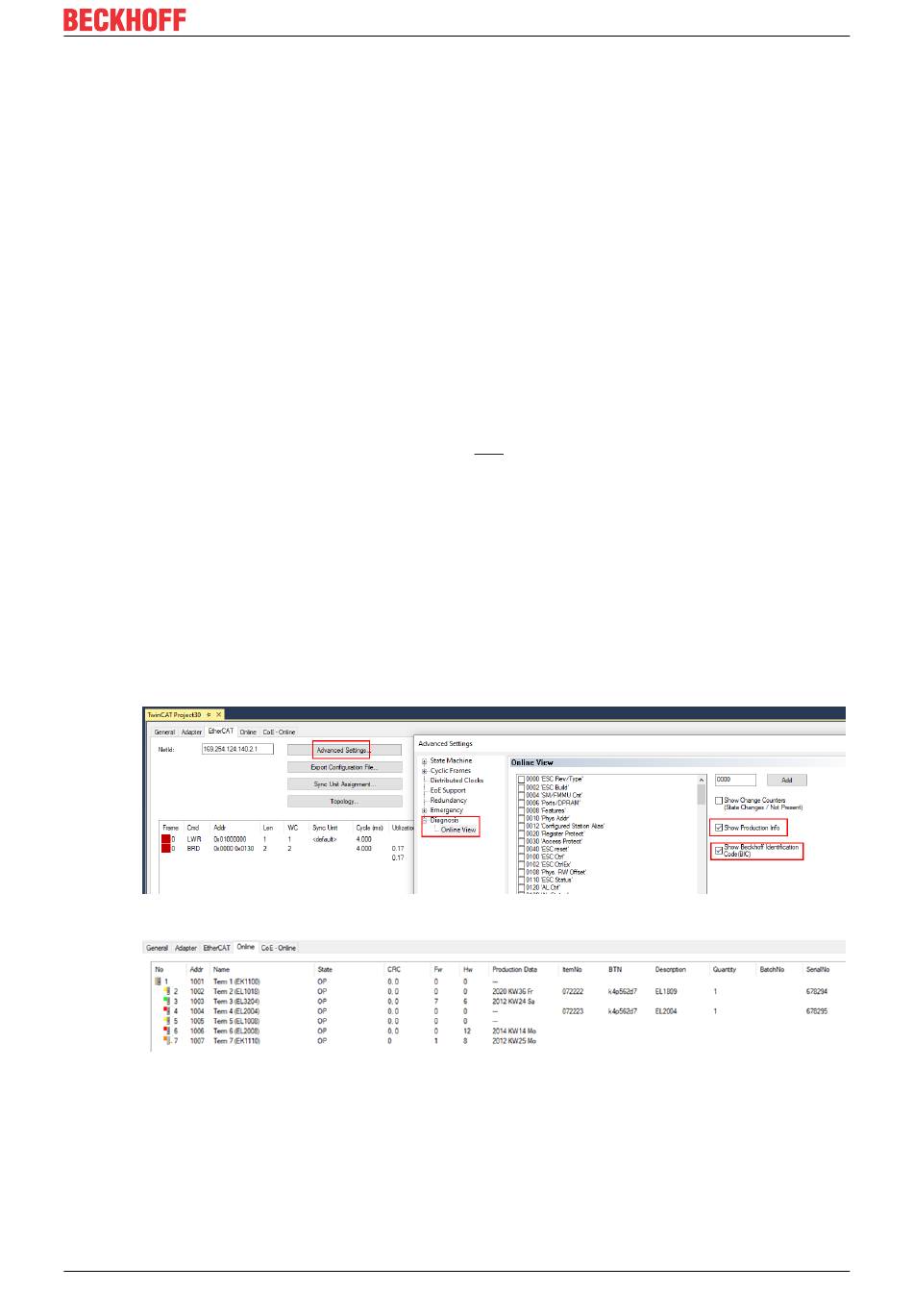

◦ Dazu unter
EtherCAT → Erweiterte Einstellungen → Diagnose das Kontrollkästchen „Show Beckhoff
Identification Code (BIC)" aktivieren:
◦ Die BTN und Inhalte daraus werden dann angezeigt:
◦ Hinweis: ebenso können wie in der Abbildung zu sehen die seit 2012 programmierten
Produktionsdaten HW-Stand, FW-Stand und Produktionsdatum per „Show Production Info"
angezeigt werden.
◦ Ab TwinCAT 3.1. build 4024.24 stehen in der Tc2_EtherCAT Library ab v3.3.19.0 die Funktionen
FB_EcReadBIC und FB_EcReadBTN zum Einlesen in die PLC und weitere eBIC-Hilfsfunktionen
zur Verfügung.
• Bei EtherCAT-Geräten mit CoE-Verzeichnis kann zusätzlich das Objekt 0x10E2:01 zur Anzeige der
eigenen eBIC genutzt werden, hier kann auch die PLC einfach auf die Information zugreifen:
EJ7211-0010
