Installation von EJ-Modulen
4.3 Einbaulagen und Mindestabstände
4.3.1 Mindestabstände zur Sicherung der Montagefähigkeit
Zur sicheren Verrastung und einfachen Montage/Demontage der Module berücksichtigen Sie beim Design
des Signal‑Distribution‑Boards die in folgender Abb. angegebenen Maße.

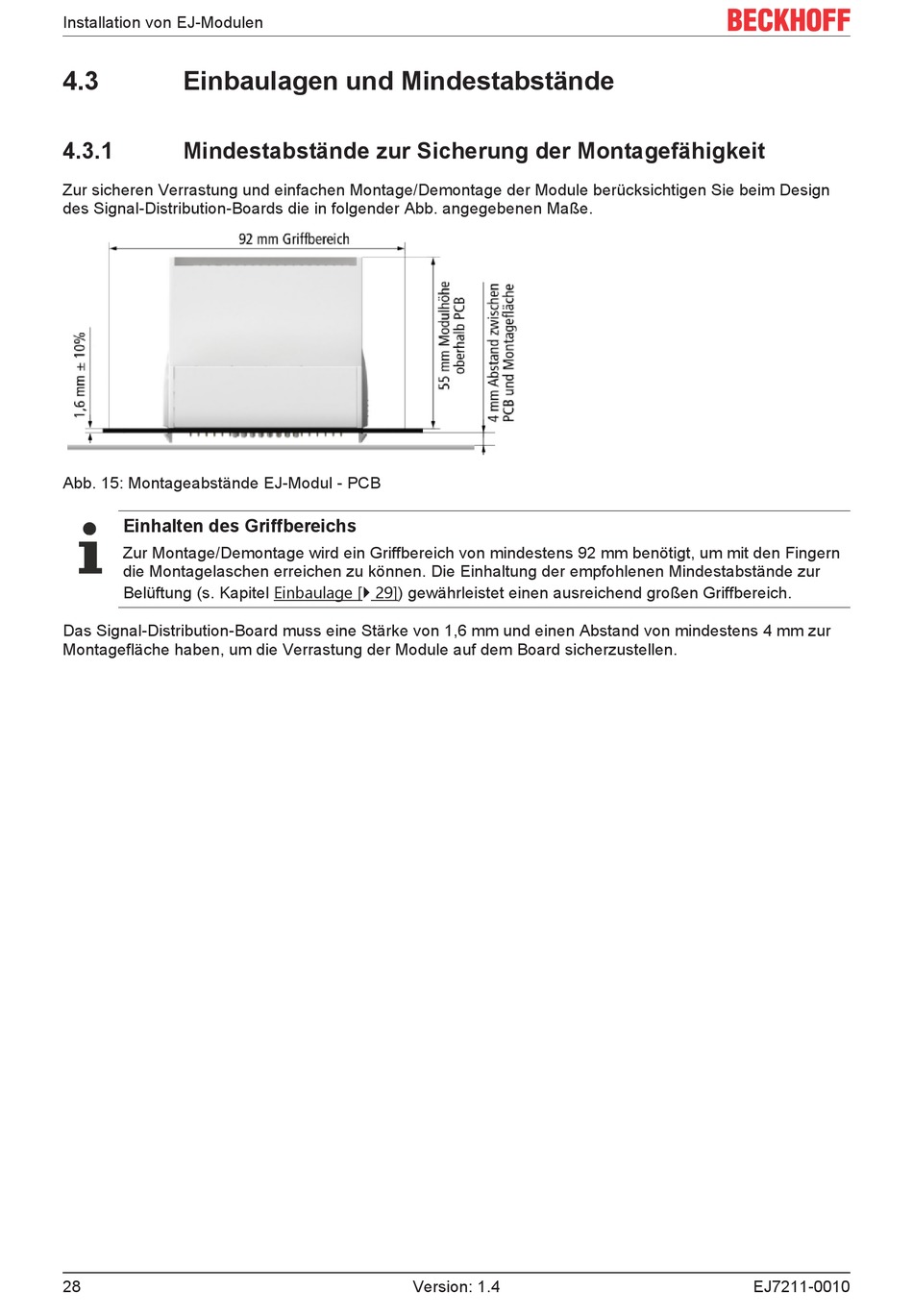

Abb. 15: Montageabstände EJ-Modul - PCB

Einhalten des Griffbereichs

Zur Montage/Demontage wird ein Griffbereich von mindestens 92 mm benötigt, um mit den Fingern
die Montagelaschen erreichen zu können. Die Einhaltung der empfohlenen Mindestabstände zur
Belüftung (s. Kapitel Einbaulage [} 29]) gewährleistet einen ausreichend großen Griffbereich.
Das Signal‑Distribution‑Board muss eine Stärke von 1,6 mm und einen Abstand von mindestens 4 mm zur
Montagefläche haben, um die Verrastung der Module auf dem Board sicherzustellen.
