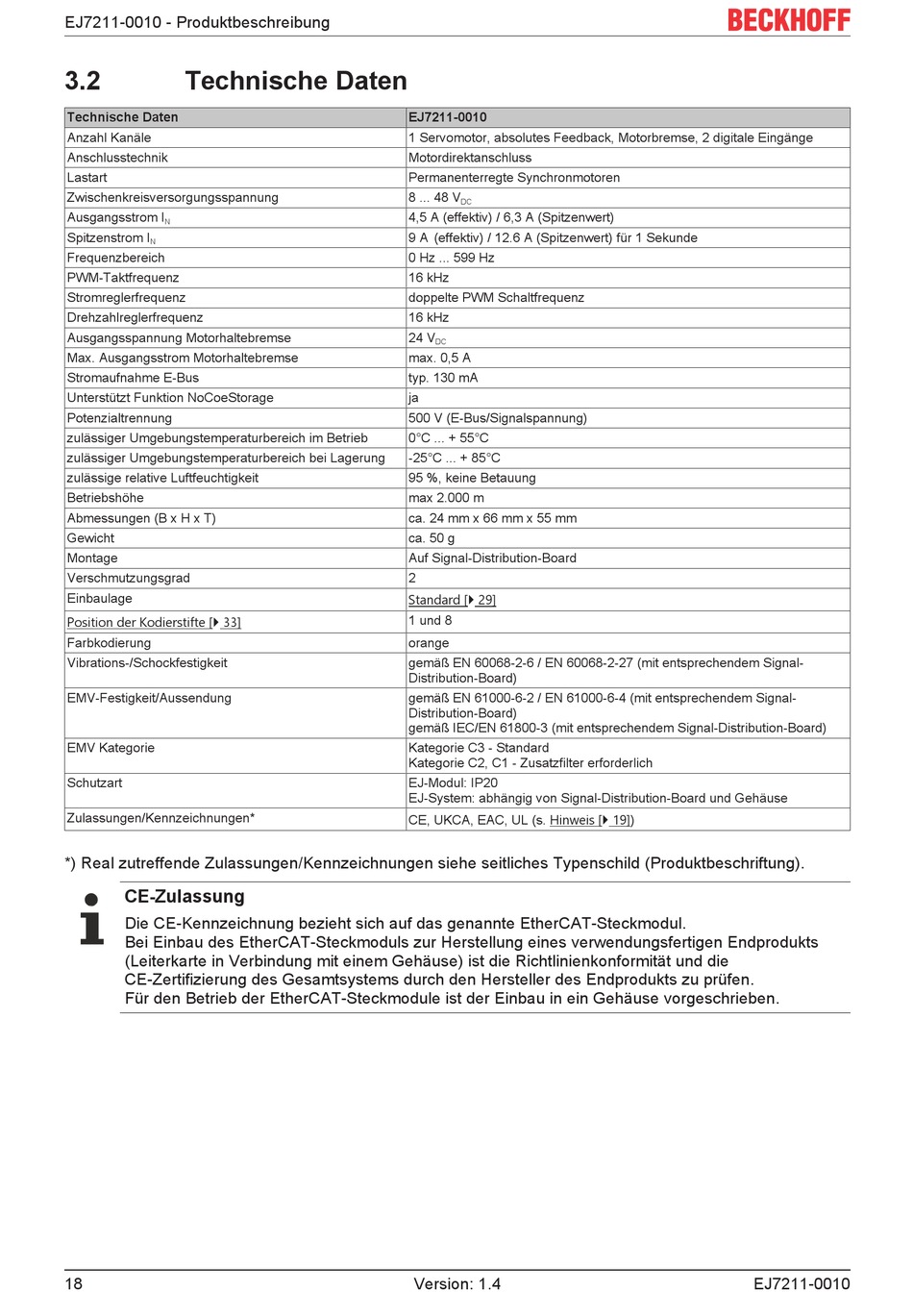

EJ7211-0010 - Produktbeschreibung
3.2
Technische Daten
Technische Daten
Anzahl Kanäle
Anschlusstechnik
Lastart
Zwischenkreisversorgungsspannung
Ausgangsstrom I
N
Spitzenstrom I
N
Frequenzbereich
PWM-Taktfrequenz
Stromreglerfrequenz
Drehzahlreglerfrequenz
Ausgangsspannung Motorhaltebremse
Max. Ausgangsstrom Motorhaltebremse
Stromaufnahme E-Bus
Unterstützt Funktion NoCoeStorage
Potenzialtrennung
zulässiger Umgebungstemperaturbereich im Betrieb
zulässiger Umgebungstemperaturbereich bei Lagerung
zulässige relative Luftfeuchtigkeit
Betriebshöhe
Abmessungen (B x H x T)
Gewicht
Montage
Verschmutzungsgrad
Einbaulage
Position der Kodierstifte [} 33]
Farbkodierung
Vibrations-/Schockfestigkeit
EMV-Festigkeit/Aussendung
EMV Kategorie
Schutzart
Zulassungen/Kennzeichnungen*
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
CE-Zulassung
Die CE-Kennzeichnung bezieht sich auf das genannte EtherCAT‑Steckmodul.
Bei Einbau des EtherCAT‑Steckmoduls zur Herstellung eines verwendungsfertigen Endprodukts
(Leiterkarte in Verbindung mit einem Gehäuse) ist die Richtlinienkonformität und die
CE‑Zertifizierung des Gesamtsystems durch den Hersteller des Endprodukts zu prüfen.
Für den Betrieb der EtherCAT‑Steckmodule ist der Einbau in ein Gehäuse vorgeschrieben.
18
EJ7211-0010
1 Servomotor, absolutes Feedback, Motorbremse, 2 digitale Eingänge
Motordirektanschluss
Permanenterregte Synchronmotoren
8 ... 48 V
DC
4,5 A (effektiv) / 6,3 A (Spitzenwert)
9 A (effektiv) / 12.6 A (Spitzenwert) für 1 Sekunde
0 Hz ... 599 Hz
16 kHz
doppelte PWM Schaltfrequenz
16 kHz
24 V
DC
max. 0,5 A
typ. 130 mA
ja
500 V (E-Bus/Signalspannung)
0°C ... + 55°C
-25°C ... + 85°C
95 %, keine Betauung
max 2.000 m
ca. 24 mm x 66 mm x 55 mm
ca. 50 g
Auf Signal-Distribution-Board
2
Standard [} 29]
1 und 8
orange
gemäß EN 60068-2-6 / EN 60068-2-27 (mit entsprechendem Signal-
Distribution-Board)
gemäß EN 61000-6-2 / EN 61000-6-4 (mit entsprechendem Signal-
Distribution-Board)
gemäß IEC/EN 61800-3 (mit entsprechendem Signal-Distribution-Board)
Kategorie C3 - Standard
Kategorie C2, C1 - Zusatzfilter erforderlich
EJ-Modul: IP20
EJ-System: abhängig von Signal-Distribution-Board und Gehäuse
CE, UKCA, EAC, UL (s. Hinweis [} 19])
Version: 1.4
EJ7211-0010
