Anbindung von C6015 / C6017 über die EtherCAT-Koppler EJ110x-00xx
Aufgrund der ultrakompakten Bauweise und der flexiblen Montagemöglichkeiten eignen sich die IPCs C6015
und C6017 ideal für die Anbindung an ein EJ-System.
In Kombination mit dem Montage-Set ZS5000-0003 ergibt sich die Möglichkeit den IPC C6015 und C6017
kompakt auf dem Signal-Distribution-Board zu platzieren.
Über das entsprechende EtherCAT-Kabel (s. folgende Abb. [A]) wird das EJ-System bestmöglich mit dem
IPC verbunden.
Die Versorgung des IPCs kann mit beigefügtem Power-Stecker (s. folgende Abb. [B]) direkt über das Signal-
Distribution-Board erfolgen.
Platzierung auf dem Signal-Distribution-Board
Die Abmessungen und Abstände für die Platzierung sowie weitere Details sind dem De-
sign-Guide und den Dokumentationen zu den einzelnen Komponenten zu entnehmen.

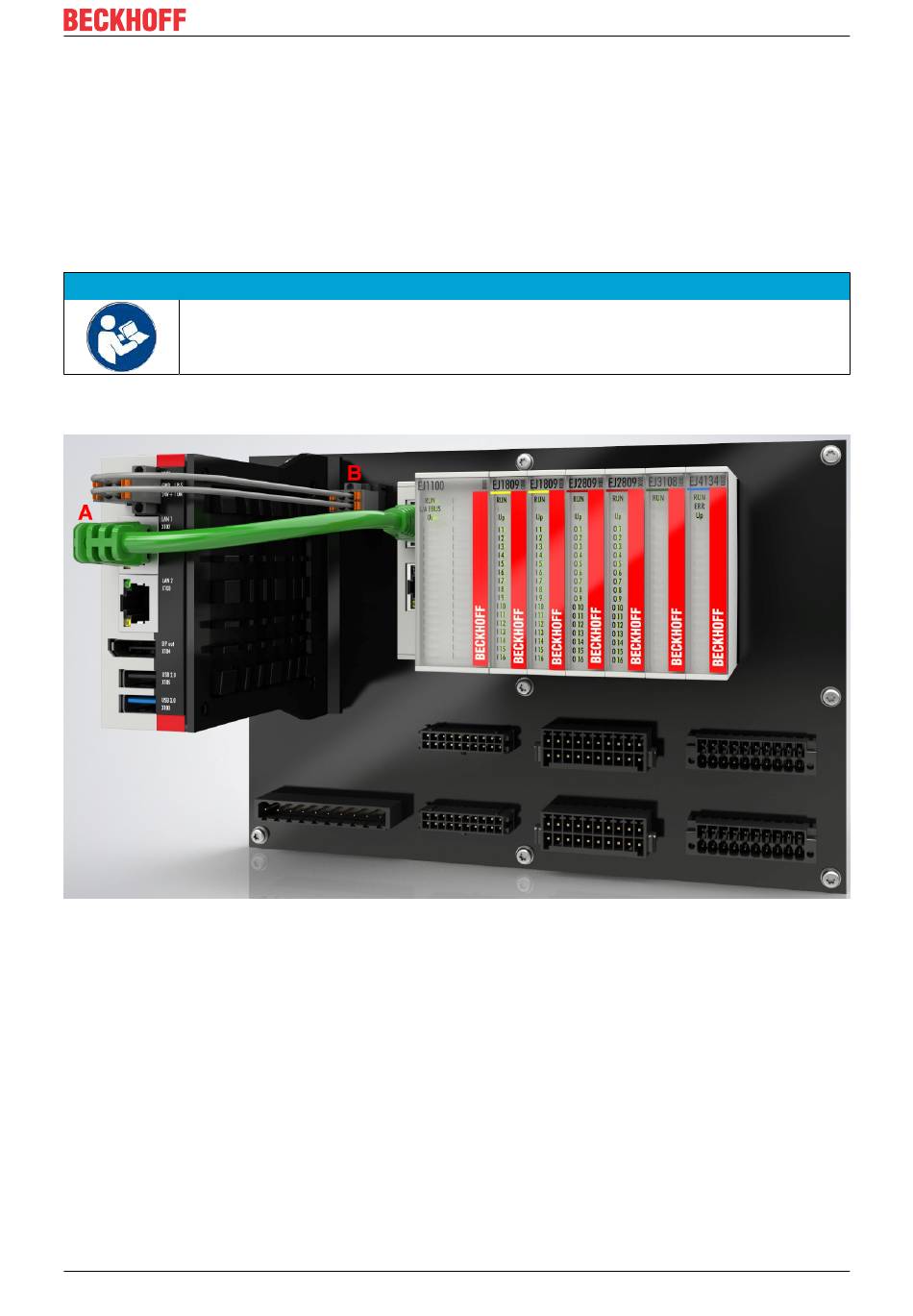

Die folgende Abbildung zeigt beispielhaft die Anbindung des IPC C6015 an ein EJ-System. Die abgebildeten
Komponenten dienen ausschließlich der funktionell-schematischen Darstellung.
Abb. 25: Beispiel für die Anbindung des IPC C6015 an ein EJ-System
EJ7211-0010
HINWEIS
Version: 1.0
Installation von EJ-Modulen
35
