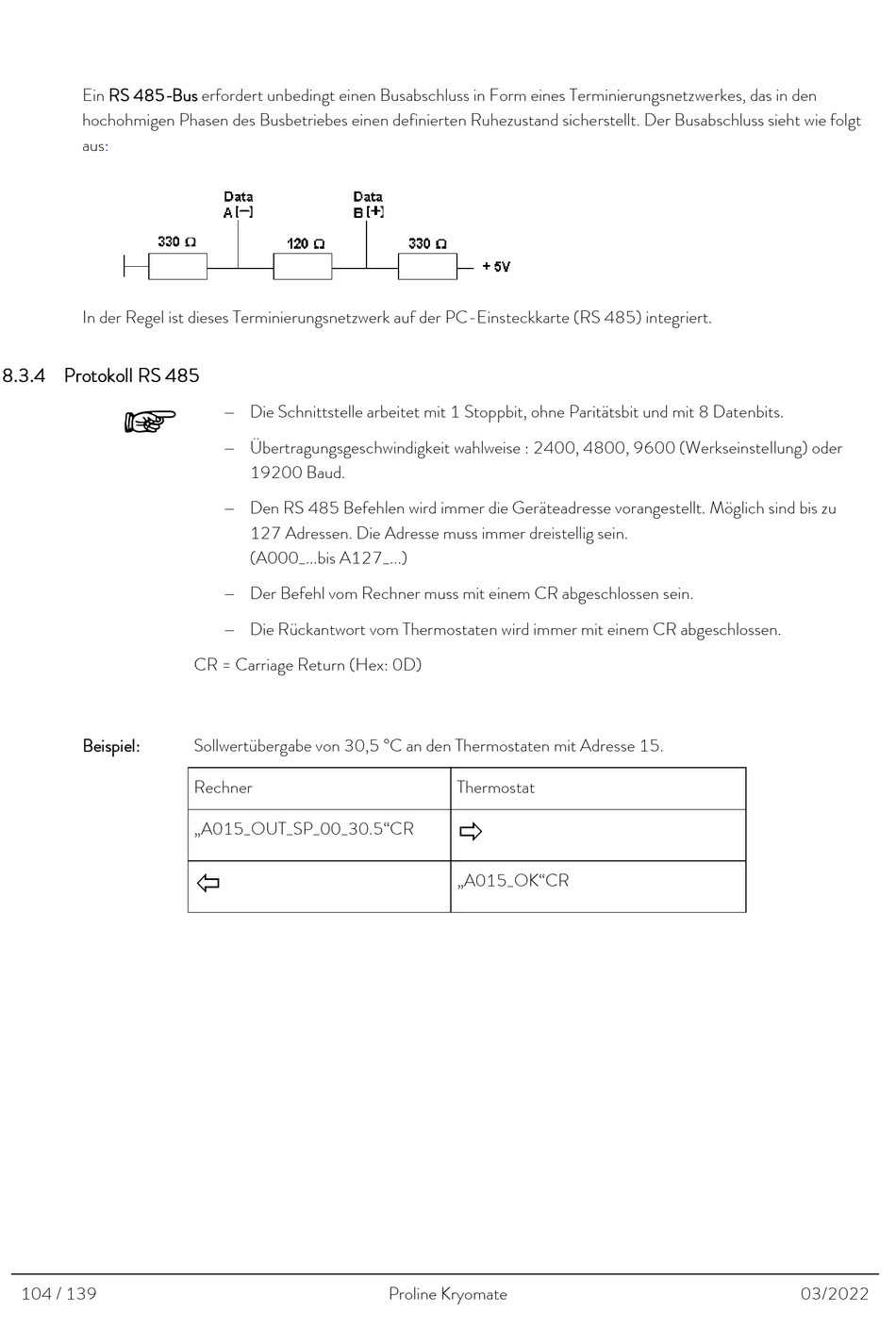

Ein RS 485-Bus erfordert unbedingt einen Busabschluss in Form eines Terminierungsnetzwerkes, das in den
hochohmigen Phasen des Busbetriebes einen definierten Ruhezustand sicherstellt. Der Busabschluss sieht wie folgt
aus:
In der Regel ist dieses Terminierungsnetzwerk auf der PC-Einsteckkarte (RS 485) integriert.

8.3.4 Protokoll RS 485


Beispiel:
104 / 139
 Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit 8 Datenbits.
 Übertragungsgeschwindigkeit wahlweise : 2400, 4800, 9600 (Werkseinstellung) oder
19200 Baud.
 Den RS 485 Befehlen wird immer die Geräteadresse vorangestellt. Möglich sind bis zu
127 Adressen. Die Adresse muss immer dreistellig sein.
(A000_...bis A127_...)
 Der Befehl vom Rechner muss mit einem CR abgeschlossen sein.
 Die Rückantwort vom Thermostaten wird immer mit einem CR abgeschlossen.
CR = Carriage Return (Hex: 0D)
Sollwertübergabe von 30,5 °C an den Thermostaten mit Adresse 15.
Rechner
„A015_OUT_SP_00_30.5"CR

Thermostat

„A015_OK"CR
