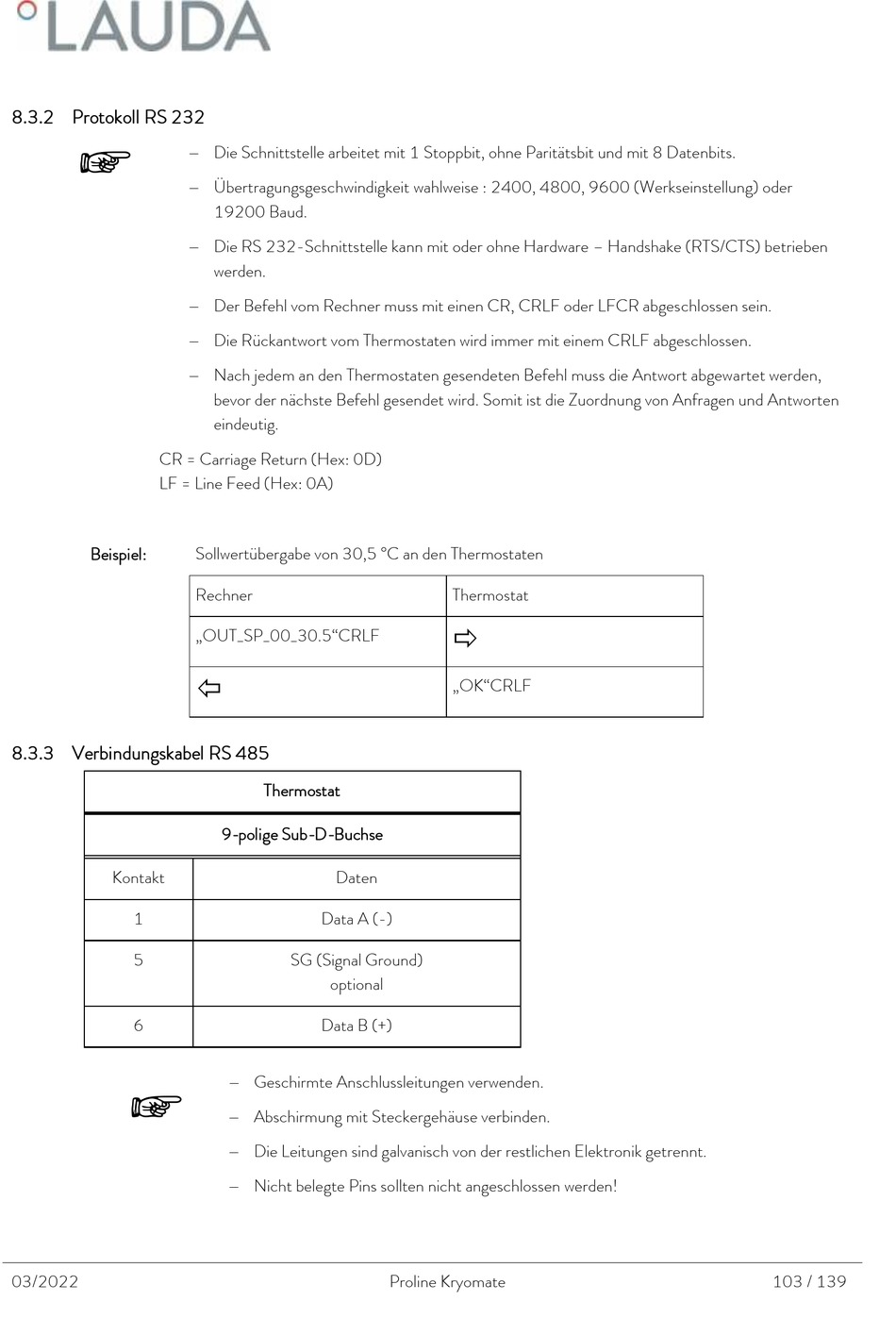

8.3.2 Protokoll RS 232


CR = Carriage Return (Hex: 0D)
LF = Line Feed (Hex: 0A)
Beispiel:

8.3.3 Verbindungskabel RS 485

Kontakt
1
5
6

03/2022
 Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit 8 Datenbits.
 Übertragungsgeschwindigkeit wahlweise : 2400, 4800, 9600 (Werkseinstellung) oder
19200 Baud.
 Die RS 232-Schnittstelle kann mit oder ohne Hardware – Handshake (RTS/CTS) betrieben
werden.
 Der Befehl vom Rechner muss mit einen CR, CRLF oder LFCR abgeschlossen sein.
 Die Rückantwort vom Thermostaten wird immer mit einem CRLF abgeschlossen.
 Nach jedem an den Thermostaten gesendeten Befehl muss die Antwort abgewartet werden,
bevor der nächste Befehl gesendet wird. Somit ist die Zuordnung von Anfragen und Antworten
eindeutig.
Sollwertübergabe von 30,5 °C an den Thermostaten
Rechner
„OUT_SP_00_30.5"CRLF

Thermostat
9-polige Sub-D-Buchse
Daten
Data A (-)
SG (Signal Ground)
optional
Data B (+)
 Geschirmte Anschlussleitungen verwenden.
 Abschirmung mit Steckergehäuse verbinden.
 Die Leitungen sind galvanisch von der restlichen Elektronik getrennt.
 Nicht belegte Pins sollten nicht angeschlossen werden!
Thermostat

„OK"CRLF
Proline Kryomate 103 / 139
