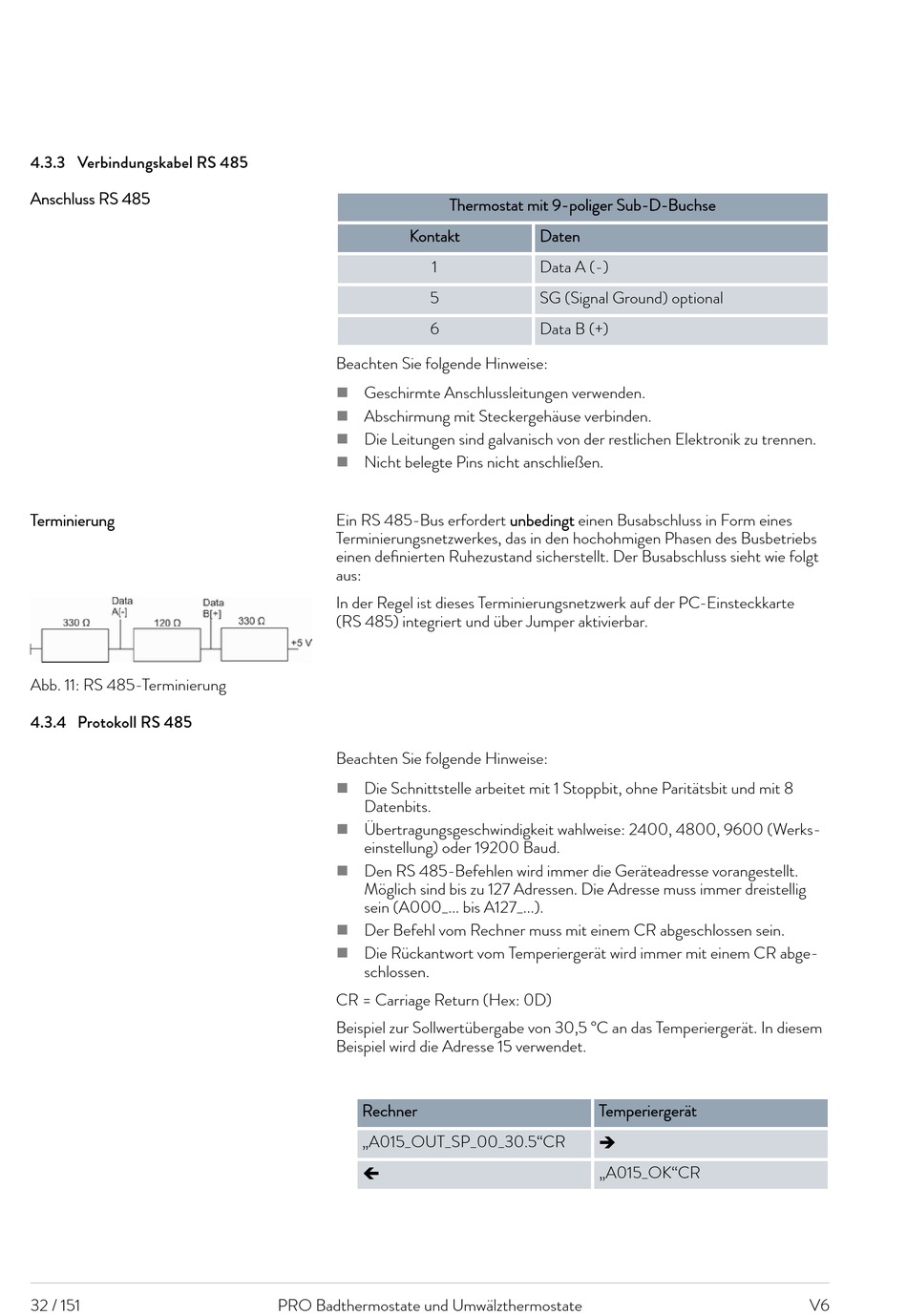

4.3.3 Verbindungskabel RS 485
Anschluss RS 485
Terminierung
Abb. 11: RS 485-Terminierung
4.3.4 Protokoll RS 485
32 / 151
Kontakt
1
5
6
Beachten Sie folgende Hinweise:
Geschirmte Anschlussleitungen verwenden.

Abschirmung mit Steckergehäuse verbinden.

Die Leitungen sind galvanisch von der restlichen Elektronik zu trennen.

Nicht belegte Pins nicht anschließen.

Ein RS 485-Bus erfordert unbedingt einen Busabschluss in Form eines
Terminierungsnetzwerkes, das in den hochohmigen Phasen des Busbetriebs
einen definierten Ruhezustand sicherstellt. Der Busabschluss sieht wie folgt
aus:
In der Regel ist dieses Terminierungsnetzwerk auf der PC-Einsteckkarte
(RS 485) integriert und über Jumper aktivierbar.
Beachten Sie folgende Hinweise:
Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit 8

Datenbits.
Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600 (Werks-

einstellung) oder 19200 Baud.
Den RS 485-Befehlen wird immer die Geräteadresse vorangestellt.

Möglich sind bis zu 127 Adressen. Die Adresse muss immer dreistellig
sein (A000_... bis A127_...).
Der Befehl vom Rechner muss mit einem CR abgeschlossen sein.

Die Rückantwort vom Temperiergerät wird immer mit einem CR abge-

schlossen.
CR = Carriage Return (Hex: 0D)
Beispiel zur Sollwertübergabe von 30,5 °C an das Temperiergerät. In diesem
Beispiel wird die Adresse 15 verwendet.
Rechner
„A015_OUT_SP_00_30.5"CR
ç
PRO Badthermostate und Umwälzthermostate
Thermostat mit 9-poliger Sub-D-Buchse
Daten
Data A (-)
SG (Signal Ground) optional
Data B (+)
Temperiergerät
è
„A015_OK"CR
