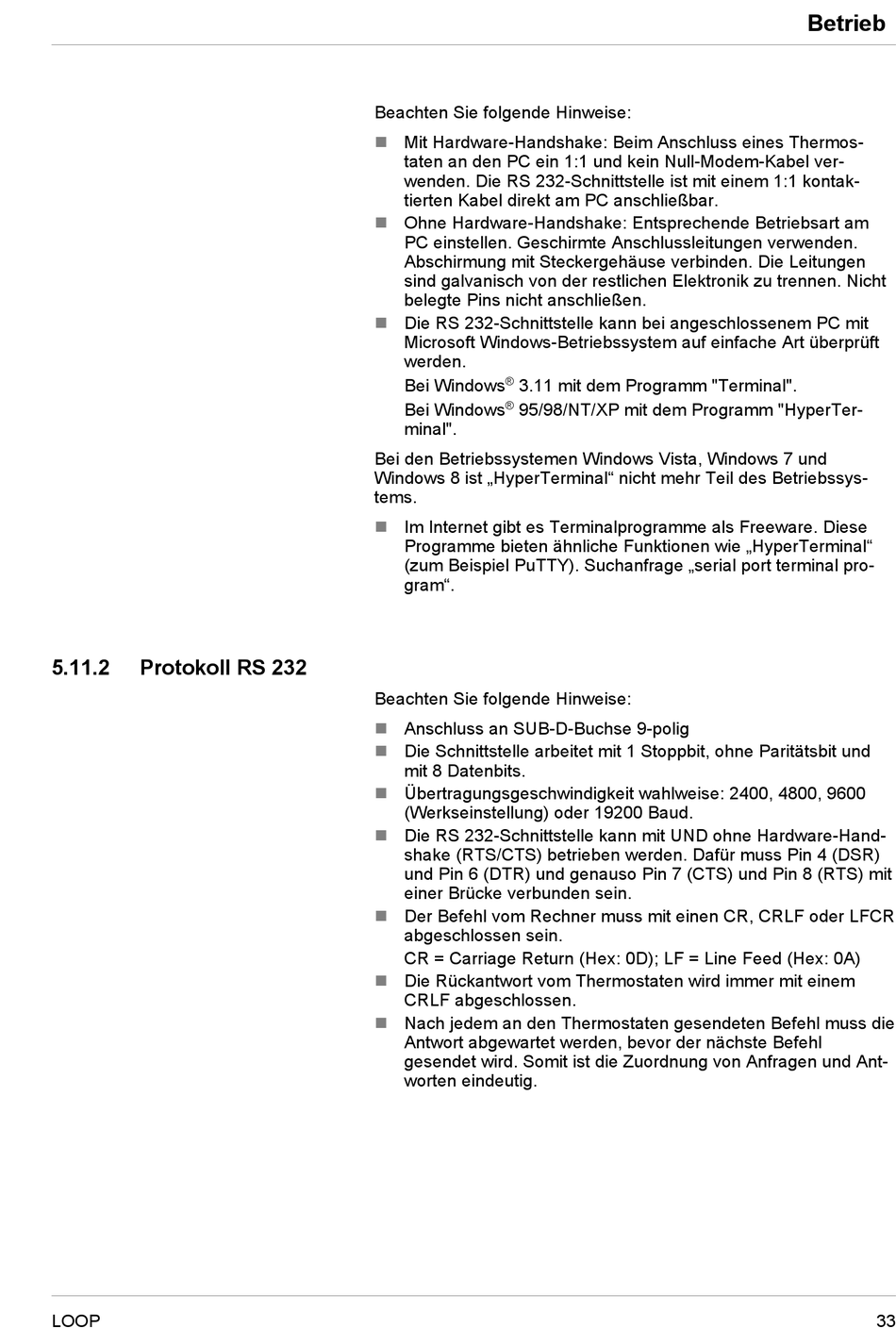

5.11.2

Protokoll RS 232

LOOP
Beachten Sie folgende Hinweise:
 Mit Hardware-Handshake: Beim Anschluss eines Thermos-
taten an den PC ein 1:1 und kein Null-Modem-Kabel ver-
wenden. Die RS 232-Schnittstelle ist mit einem 1:1 kontak-
tierten Kabel direkt am PC anschließbar.
 Ohne Hardware-Handshake: Entsprechende Betriebsart am
PC einstellen. Geschirmte Anschlussleitungen verwenden.
Abschirmung mit Steckergehäuse verbinden. Die Leitungen
sind galvanisch von der restlichen Elektronik zu trennen. Nicht
belegte Pins nicht anschließen.
 Die RS 232-Schnittstelle kann bei angeschlossenem PC mit
Microsoft Windows-Betriebssystem auf einfache Art überprüft
werden.
Bei Windows ® 3.11 mit dem Programm "Terminal".
®
Bei Windows 95/98/NT/XP mit dem Programm "HyperTer-
minal".
Bei den Betriebssystemen Windows Vista, Windows 7 und
Windows 8 ist „HyperTerminal" nicht mehr Teil des Betriebssys-
tems.
 Im Internet gibt es Terminalprogramme als Freeware. Diese
Programme bieten ähnliche Funktionen wie „HyperTerminal"
(zum Beispiel PuTTY). Suchanfrage „serial port terminal pro-
gram".
Beachten Sie folgende Hinweise:
 Anschluss an SUB-D-Buchse 9-polig
 Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und
mit 8 Datenbits.
 Übertragungsgeschwindigkeit wahlweise: 2400, 4800, 9600
(Werkseinstellung) oder 19200 Baud.
 Die RS 232-Schnittstelle kann mit UND ohne Hardware-Hand-
shake (RTS/CTS) betrieben werden. Dafür muss Pin 4 (DSR)
und Pin 6 (DTR) und genauso Pin 7 (CTS) und Pin 8 (RTS) mit
einer Brücke verbunden sein.
 Der Befehl vom Rechner muss mit einen CR, CRLF oder LFCR
abgeschlossen sein.
CR = Carriage Return (Hex: 0D); LF = Line Feed (Hex: 0A)
 Die Rückantwort vom Thermostaten wird immer mit einem
CRLF abgeschlossen.
 Nach jedem an den Thermostaten gesendeten Befehl muss die
Antwort abgewartet werden, bevor der nächste Befehl
gesendet wird. Somit ist die Zuordnung von Anfragen und Ant-
worten eindeutig.
