Kontakt Ein- und Ausgänge

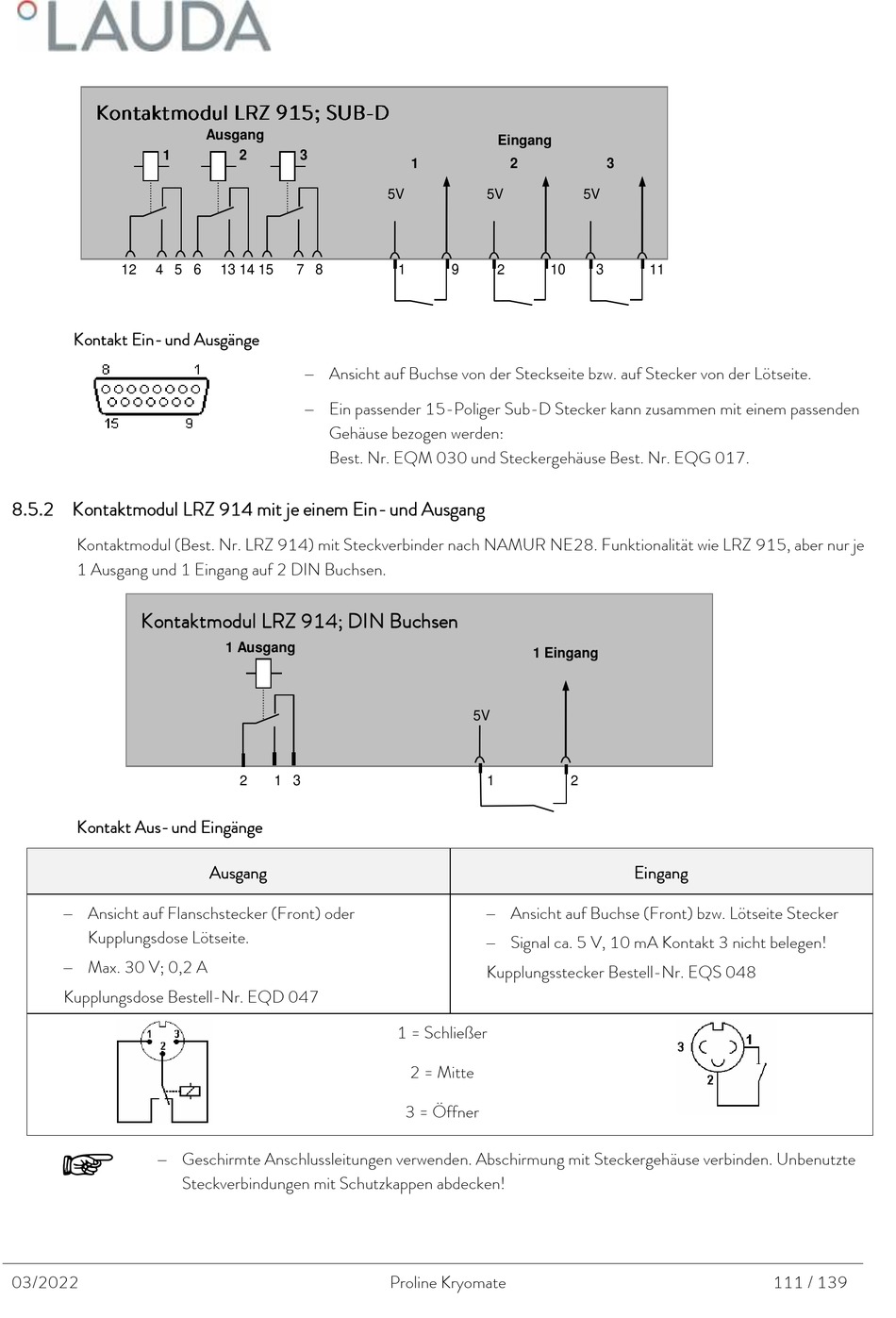

8.5.2 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang

Kontaktmodul (Best. Nr. LRZ 914) mit Steckverbinder nach NAMUR NE28. Funktionalität wie LRZ 915, aber nur je
1 Ausgang und 1 Eingang auf 2 DIN Buchsen.
Kontaktmodul LRZ 914; DIN Buchsen
Kontakt Aus- und Eingänge
 Ansicht auf Flanschstecker (Front) oder
Kupplungsdose Lötseite.
 Max. 30 V; 0,2 A
Kupplungsdose Bestell-Nr. EQD 047

 Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse verbinden. Unbenutzte
03/2022
Ausgang
2 3
13 14 15 7 8
 Ansicht auf Buchse von der Steckseite bzw. auf Stecker von der Lötseite.
 Ein passender 15-Poliger Sub-D Stecker kann zusammen mit einem passenden
Gehäuse bezogen werden:
Best. Nr. EQM 030 und Steckergehäuse Best. Nr. EQG 017.
1 Ausgang
2 1 3
Ausgang
Steckverbindungen mit Schutzkappen abdecken!
Eingang
1 2
5V 5V
1 9 2 10
1 Eingang
5V
1
 Ansicht auf Buchse (Front) bzw. Lötseite Stecker
 Signal ca. 5 V, 10 mA Kontakt 3 nicht belegen!
Kupplungsstecker Bestell-Nr. EQS 048
1 = Schließer
2 = Mitte
3 = Öffner
Proline Kryomate
3
5V
3 11
2
Eingang
