Verbindungskabel Rs 485; Protokoll Rs 485 - Lauda Rp 3050 C Betriebsanleitung

Beispiel:

7.13.3 Verbindungskabel RS 485

Kontakt
1
5
6

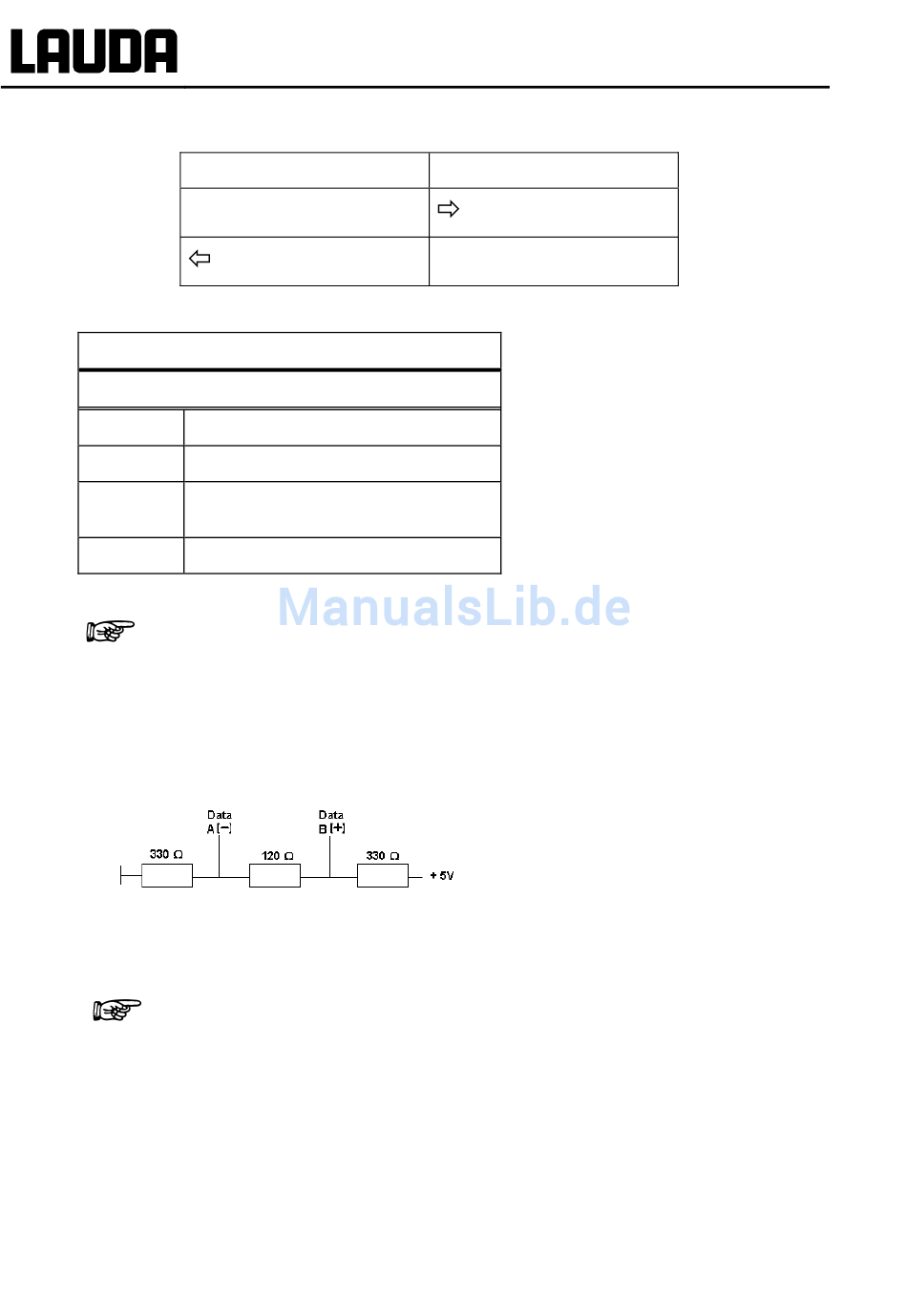

Ein RS 485-Bus erfordert unbedingt einen Busabschluss in Form eines Terminierungsnetzwerkes,
das in den hochohmigen Phasen des Busbetriebes einen definierten Ruhezustand sicherstellt. Der
Busabschluss sieht wie folgt
In der Regel ist dieses Terminierungsnetzwerk auf der PC-Einsteckkarte (RS 485) integriert.

7.13.4 Protokoll RS 485

84
Sollwertübergabe von 30,5 °C an den Thermostaten
Rechner
„OUT_SP_00_30.5"CRLF
Thermostat
9-polige Sub-D-Buchse
Daten
Data A (-)
SG (Signal Ground)
optional
Data B (+)
− Geschirmte Anschlussleitungen verwenden.
− Abschirmung mit Steckergehäuse verbinden.
− Die Leitungen sind galvanisch von der restlichen Elektronik getrennt.
− Nicht belegte Pins sollten nicht angeschlossen werden!
aus:
− Die Schnittstelle arbeitet mit 1 Stopbit, ohne Paritätsbit und mit 8 Datenbits.
− Übertragungsgeschwindigkeit wahlweise : 2400, 4800, 9600 (Werkseinstel-
lung) oder 19200 Baud.
− Den RS 485 Befehlen wird immer die Geräteadresse vorangestellt. Möglich
sind bis zu 127 Adressen. Die Adresse muss immer dreistellig sein.
(A000_...bis A127_...)
− Der Befehl vom Rechner muss mit einem CR abgeschlossen sein.
− Die Rückantwort vom Thermostaten wird immer mit einem CR abgeschlossen.
CR = Carriage Return (Hex: 0D)
Inbetriebnahme
Thermostat
„OK"CRLF
Proline Kryomate
YAUD0007 / 27.01.09
