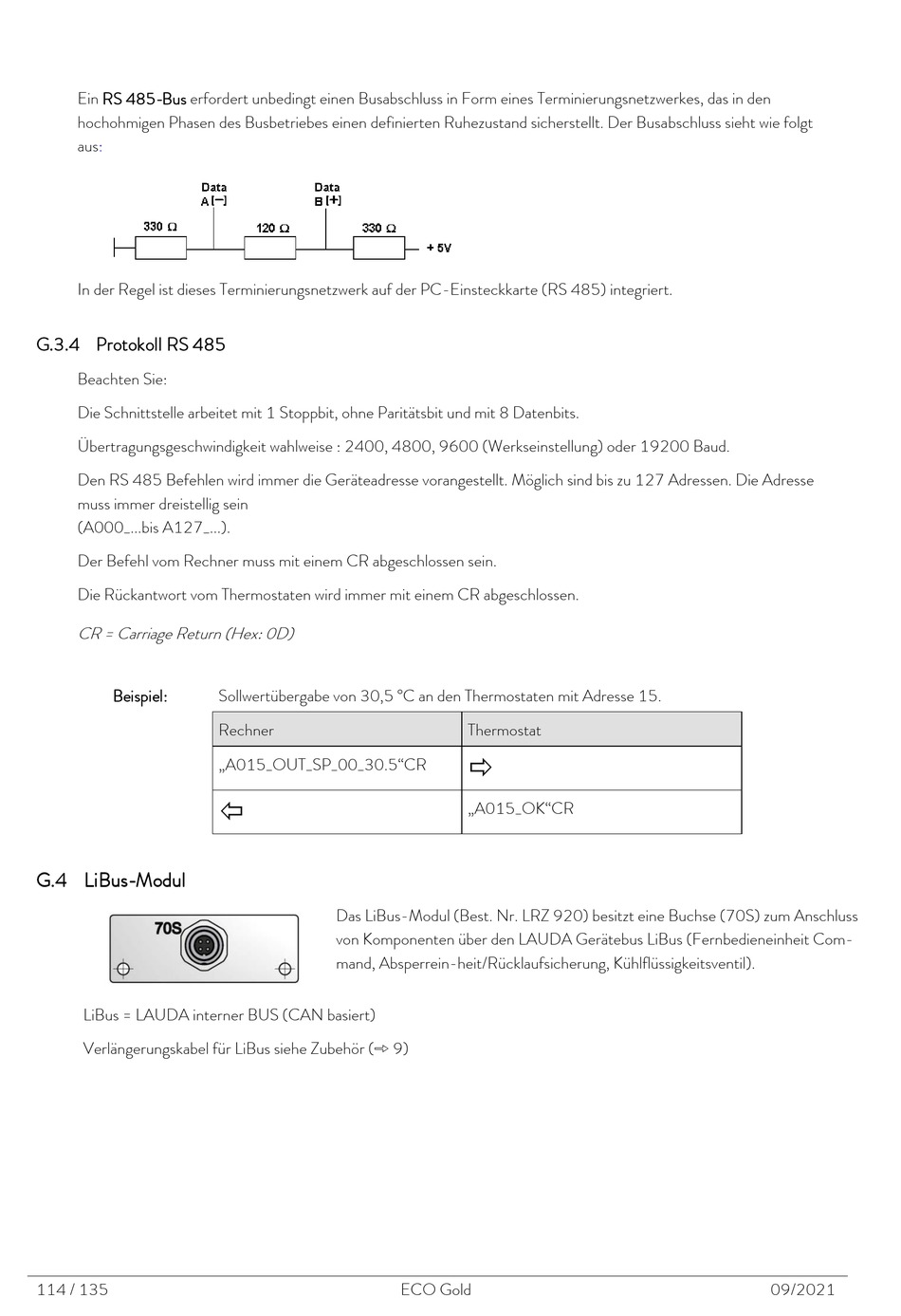

Ein RS 485-Bus erfordert unbedingt einen Busabschluss in Form eines Terminierungsnetzwerkes, das in den
hochohmigen Phasen des Busbetriebes einen definierten Ruhezustand sicherstellt. Der Busabschluss sieht wie folgt
aus:
In der Regel ist dieses Terminierungsnetzwerk auf der PC-Einsteckkarte (RS 485) integriert.
G.3.4 Protokoll RS 485
Beachten Sie:
Die Schnittstelle arbeitet mit 1 Stoppbit, ohne Paritätsbit und mit 8 Datenbits.
Übertragungsgeschwindigkeit wahlweise : 2400, 4800, 9600 (Werkseinstellung) oder 19200 Baud.
Den RS 485 Befehlen wird immer die Geräteadresse vorangestellt. Möglich sind bis zu 127 Adressen. Die Adresse
muss immer dreistellig sein
(A000_...bis A127_...).
Der Befehl vom Rechner muss mit einem CR abgeschlossen sein.
Die Rückantwort vom Thermostaten wird immer mit einem CR abgeschlossen.
CR = Carriage Return (Hex: 0D)
Beispiel:
G.4 LiBus-Modul
LiBus = LAUDA interner BUS (CAN basiert)
Verlängerungskabel für LiBus siehe Zubehör ( 9)
114 / 135
Sollwertübergabe von 30,5 °C an den Thermostaten mit Adresse 15.
Rechner
„A015_OUT_SP_00_30.5"CR
Das LiBus-Modul (Best. Nr. LRZ 920) besitzt eine Buchse (70S) zum Anschluss
von Komponenten über den LAUDA Gerätebus LiBus (Fernbedieneinheit Com-
mand, Absperrein-heit/Rücklaufsicherung, Kühlflüssigkeitsventil).
Thermostat
„A015_OK"CR
ECO Gold
09/2021
