v Eine vollständige Liste der unterstützten Zusatzeinrichtungen für den Server fin-

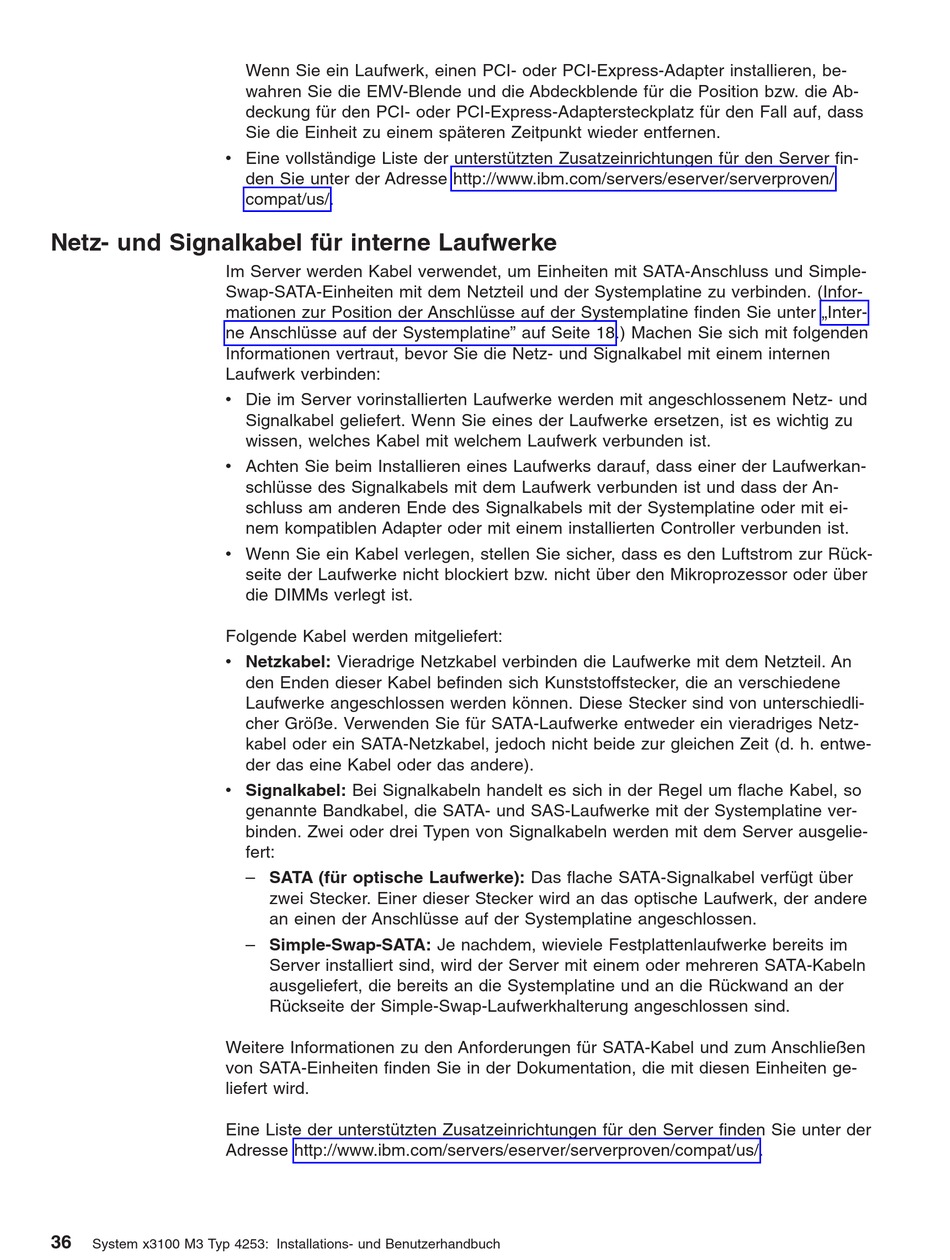

Netz- und Signalkabel für interne Laufwerke
Im Server werden Kabel verwendet, um Einheiten mit SATA-Anschluss und Simple-
Swap-SATA-Einheiten mit dem Netzteil und der Systemplatine zu verbinden. (Infor-
mationen zur Position der Anschlüsse auf der Systemplatine finden Sie unter „Inter-
ne Anschlüsse auf der Systemplatine" auf Seite 18.) Machen Sie sich mit folgenden
Informationen vertraut, bevor Sie die Netz- und Signalkabel mit einem internen
Laufwerk verbinden:
v Die im Server vorinstallierten Laufwerke werden mit angeschlossenem Netz- und
v Achten Sie beim Installieren eines Laufwerks darauf, dass einer der Laufwerkan-
v Wenn Sie ein Kabel verlegen, stellen Sie sicher, dass es den Luftstrom zur Rück-
Folgende Kabel werden mitgeliefert:
v Netzkabel: Vieradrige Netzkabel verbinden die Laufwerke mit dem Netzteil. An
v Signalkabel: Bei Signalkabeln handelt es sich in der Regel um flache Kabel, so
Weitere Informationen zu den Anforderungen für SATA-Kabel und zum Anschließen
von SATA-Einheiten finden Sie in der Dokumentation, die mit diesen Einheiten ge-
liefert wird.
Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter der
Adresse http://www.ibm.com/servers/eserver/serverproven/compat/us/.
36
System x3100 M3 Typ 4253: Installations- und Benutzerhandbuch
Wenn Sie ein Laufwerk, einen PCI- oder PCI-Express-Adapter installieren, be-
wahren Sie die EMV-Blende und die Abdeckblende für die Position bzw. die Ab-
deckung für den PCI- oder PCI-Express-Adaptersteckplatz für den Fall auf, dass
Sie die Einheit zu einem späteren Zeitpunkt wieder entfernen.
den Sie unter der Adresse http://www.ibm.com/servers/eserver/serverproven/
compat/us/.
Signalkabel geliefert. Wenn Sie eines der Laufwerke ersetzen, ist es wichtig zu
wissen, welches Kabel mit welchem Laufwerk verbunden ist.
schlüsse des Signalkabels mit dem Laufwerk verbunden ist und dass der An-
schluss am anderen Ende des Signalkabels mit der Systemplatine oder mit ei-
nem kompatiblen Adapter oder mit einem installierten Controller verbunden ist.
seite der Laufwerke nicht blockiert bzw. nicht über den Mikroprozessor oder über
die DIMMs verlegt ist.
den Enden dieser Kabel befinden sich Kunststoffstecker, die an verschiedene
Laufwerke angeschlossen werden können. Diese Stecker sind von unterschiedli-
cher Größe. Verwenden Sie für SATA-Laufwerke entweder ein vieradriges Netz-
kabel oder ein SATA-Netzkabel, jedoch nicht beide zur gleichen Zeit (d. h. entwe-
der das eine Kabel oder das andere).
genannte Bandkabel, die SATA- und SAS-Laufwerke mit der Systemplatine ver-
binden. Zwei oder drei Typen von Signalkabeln werden mit dem Server ausgelie-
fert:
– SATA (für optische Laufwerke): Das flache SATA-Signalkabel verfügt über
zwei Stecker. Einer dieser Stecker wird an das optische Laufwerk, der andere
an einen der Anschlüsse auf der Systemplatine angeschlossen.
– Simple-Swap-SATA: Je nachdem, wieviele Festplattenlaufwerke bereits im
Server installiert sind, wird der Server mit einem oder mehreren SATA-Kabeln
ausgeliefert, die bereits an die Systemplatine und an die Rückwand an der
Rückseite der Simple-Swap-Laufwerkhalterung angeschlossen sind.
