Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Andernfalls fahren Sie mit dem Abschnitt „Installation abschließen" auf Seite 70 fort.
Die Vergabe der IDs für die Positionen der internen Simple-Swap-Laufwerke wird
von der Rückwandplatine für Simple-Swap-Laufwerke gesteuert. In der folgenden
Tabelle sind die IDs der Festplattenlaufwerke und der Rückwand in Simple-Swap-
Modellen aufgeführt.

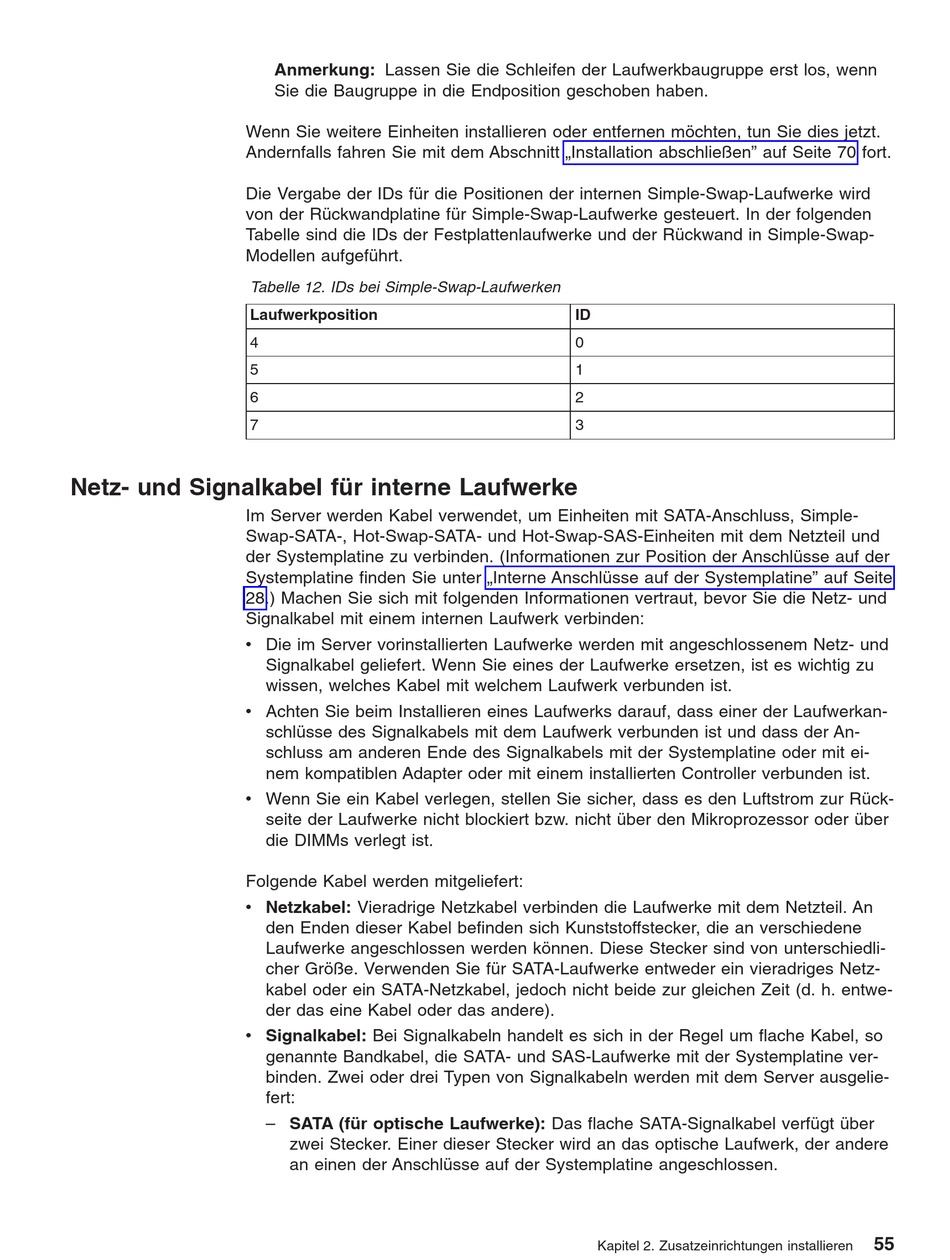

Netz- und Signalkabel für interne Laufwerke
Im Server werden Kabel verwendet, um Einheiten mit SATA-Anschluss, Simple-
Swap-SATA-, Hot-Swap-SATA- und Hot-Swap-SAS-Einheiten mit dem Netzteil und
der Systemplatine zu verbinden. (Informationen zur Position der Anschlüsse auf der
Systemplatine finden Sie unter „Interne Anschlüsse auf der Systemplatine" auf Seite
28.) Machen Sie sich mit folgenden Informationen vertraut, bevor Sie die Netz- und
Signalkabel mit einem internen Laufwerk verbinden:
v Die im Server vorinstallierten Laufwerke werden mit angeschlossenem Netz- und
v Achten Sie beim Installieren eines Laufwerks darauf, dass einer der Laufwerkan-
v Wenn Sie ein Kabel verlegen, stellen Sie sicher, dass es den Luftstrom zur Rück-
Folgende Kabel werden mitgeliefert:
v Netzkabel: Vieradrige Netzkabel verbinden die Laufwerke mit dem Netzteil. An
v Signalkabel: Bei Signalkabeln handelt es sich in der Regel um flache Kabel, so
Anmerkung: Lassen Sie die Schleifen der Laufwerkbaugruppe erst los, wenn
Sie die Baugruppe in die Endposition geschoben haben.
Tabelle 12. IDs bei Simple-Swap-Laufwerken
Laufwerkposition
4
5
6
7
Signalkabel geliefert. Wenn Sie eines der Laufwerke ersetzen, ist es wichtig zu
wissen, welches Kabel mit welchem Laufwerk verbunden ist.
schlüsse des Signalkabels mit dem Laufwerk verbunden ist und dass der An-
schluss am anderen Ende des Signalkabels mit der Systemplatine oder mit ei-
nem kompatiblen Adapter oder mit einem installierten Controller verbunden ist.
seite der Laufwerke nicht blockiert bzw. nicht über den Mikroprozessor oder über
die DIMMs verlegt ist.
den Enden dieser Kabel befinden sich Kunststoffstecker, die an verschiedene
Laufwerke angeschlossen werden können. Diese Stecker sind von unterschiedli-
cher Größe. Verwenden Sie für SATA-Laufwerke entweder ein vieradriges Netz-
kabel oder ein SATA-Netzkabel, jedoch nicht beide zur gleichen Zeit (d. h. entwe-
der das eine Kabel oder das andere).
genannte Bandkabel, die SATA- und SAS-Laufwerke mit der Systemplatine ver-
binden. Zwei oder drei Typen von Signalkabeln werden mit dem Server ausgelie-
fert:
– SATA (für optische Laufwerke): Das flache SATA-Signalkabel verfügt über
zwei Stecker. Einer dieser Stecker wird an das optische Laufwerk, der andere
an einen der Anschlüsse auf der Systemplatine angeschlossen.
ID
0
1
2
3
Kapitel 2. Zusatzeinrichtungen installieren
55
