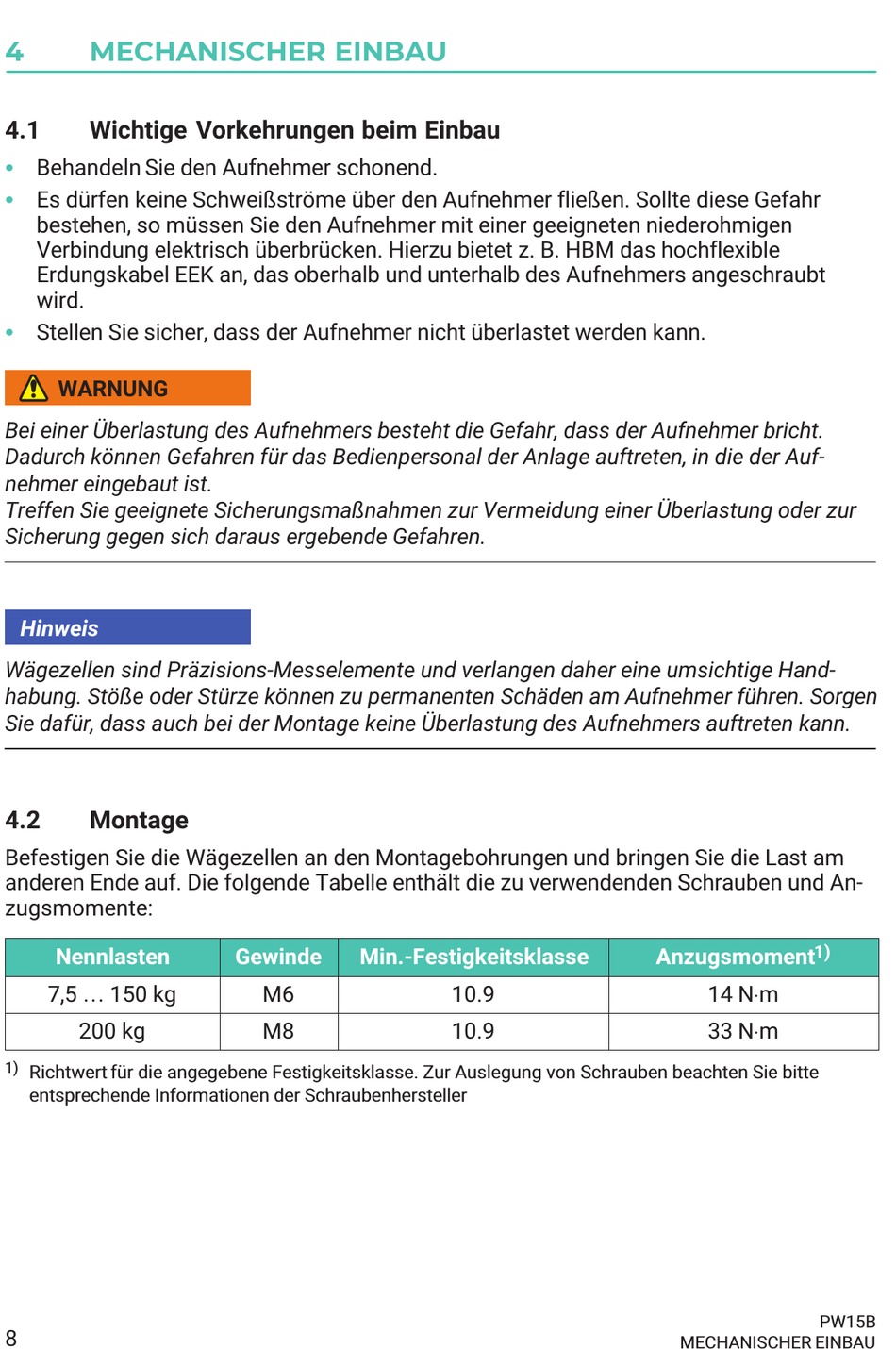

4

MECHANISCHER EINBAU

4.1

Wichtige Vorkehrungen beim Einbau

S
Behandeln Sie den Aufnehmer schonend.
S
Es dürfen keine Schweißströme über den Aufnehmer fließen. Sollte diese Gefahr
bestehen, so müssen Sie den Aufnehmer mit einer geeigneten niederohmigen
Verbindung elektrisch überbrücken. Hierzu bietet z. B. HBM das hochflexible
Erdungskabel EEK an, das oberhalb und unterhalb des Aufnehmers angeschraubt
wird.
S
Stellen Sie sicher, dass der Aufnehmer nicht überlastet werden kann.
WARNUNG
Bei einer Überlastung des Aufnehmers besteht die Gefahr, dass der Aufnehmer bricht.
Dadurch können Gefahren für das Bedienpersonal der Anlage auftreten, in die der Auf­
nehmer eingebaut ist.
Treffen Sie geeignete Sicherungsmaßnahmen zur Vermeidung einer Überlastung oder zur
Sicherung gegen sich daraus ergebende Gefahren.
Hinweis
Wägezellen sind Präzisions‐Messelemente und verlangen daher eine umsichtige Hand­
habung. Stöße oder Stürze können zu permanenten Schäden am Aufnehmer führen. Sorgen
Sie dafür, dass auch bei der Montage keine Überlastung des Aufnehmers auftreten kann.
4.2

Montage

Befestigen Sie die Wägezellen an den Montagebohrungen und bringen Sie die Last am
anderen Ende auf. Die folgende Tabelle enthält die zu verwendenden Schrauben und An­
zugsmomente:
Nennlasten
7,5 ... 150 kg
200 kg
1)
Richtwert für die angegebene Festigkeitsklasse. Zur Auslegung von Schrauben beachten Sie bitte
entsprechende Informationen der Schraubenhersteller
8
Gewinde Min.‐Festigkeitsklasse
M6
M8
10.9
10.9
1)
Anzugsmoment
14 N⋅m
33 N⋅m
PW15B
MECHANISCHER EINBAU
