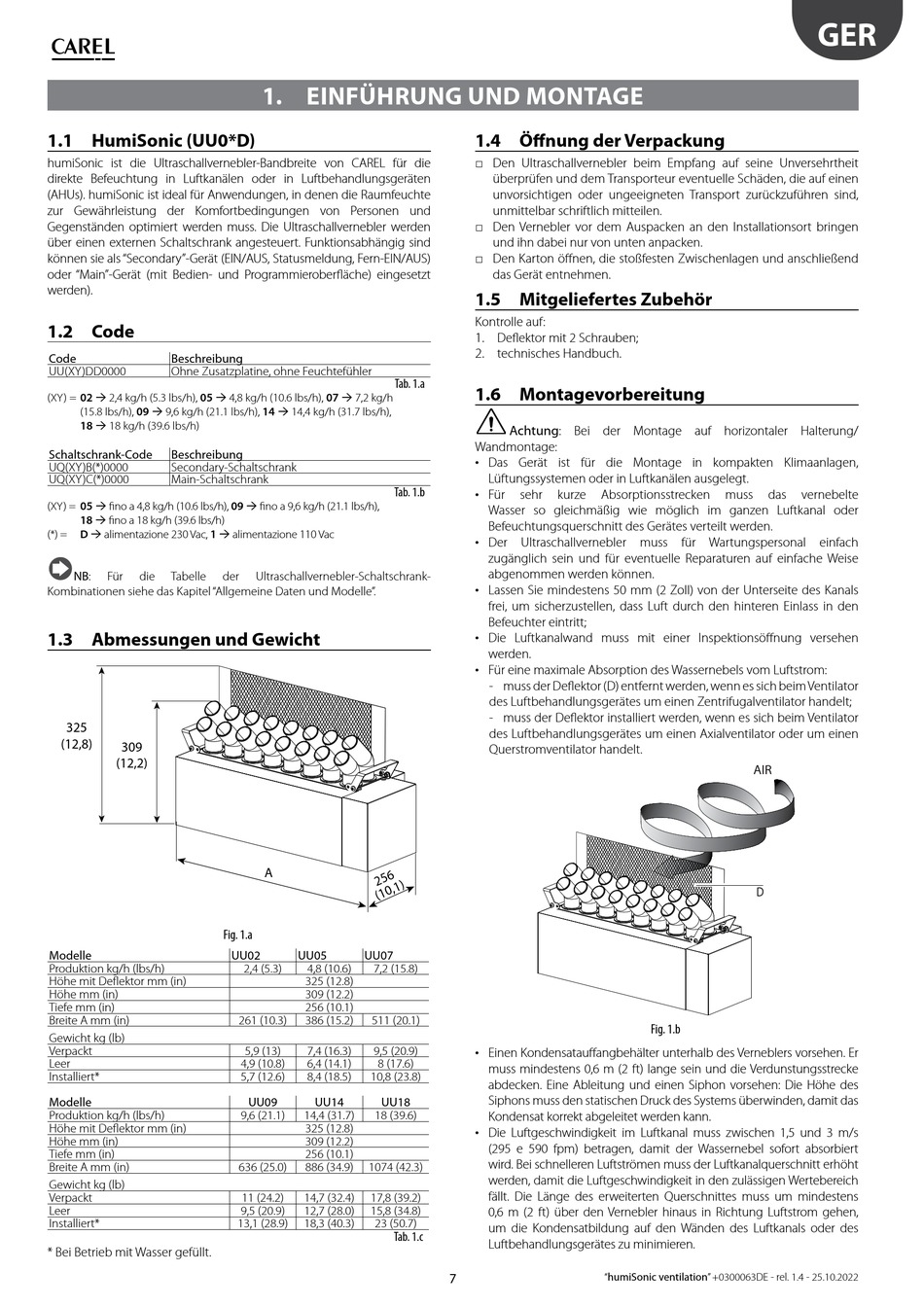

Einführung Und Montage; Humisonic (Uu0*D); Code; Abmessungen Und Gewicht - Carel HUMISONIC Technisches Handbuch

1.1 HumiSonic (UU0*D)

humiSonic ist die Ultraschallvernebler-Bandbreite von CAREL für die
direkte Befeuchtung in Luftkanälen oder in Luftbehandlungsgeräten
(AHUs). humiSonic ist ideal für Anwendungen, in denen die Raumfeuchte
zur Gewährleistung der Komfortbedingungen von Personen und
Gegenständen optimiert werden muss. Die Ultraschallvernebler werden
über einen externen Schaltschrank angesteuert. Funktionsabhängig sind
können sie als "Secondary"-Gerät (EIN/AUS, Statusmeldung, Fern-EIN/AUS)
oder "Main"-Gerät (mit Bedien- und Programmieroberfläche) eingesetzt
werden).

1.2 Code

Code Beschreibung
UU(XY)DD0000 Ohne Zusatzplatine, ohne Feuchtefühler
(XY) = 02  2,4 kg/h (5.3 lbs/h), 05  4,8 kg/h (10.6 lbs/h), 07  7,2 kg/h
(15.8 lbs/h), 09  9,6 kg/h (21.1 lbs/h), 14  14,4 kg/h (31.7 lbs/h),
18  18 kg/h (39.6 lbs/h)
Schaltschrank-Code Beschreibung
UQ(XY)B(*)0000 Secondary-Schaltschrank
UQ(XY)C(*)0000 Main-Schaltschrank
(XY) = 05  fino a 4,8 kg/h (10.6 lbs/h), 09  fino a 9,6 kg/h (21.1 lbs/h),
18  fino a 18 kg/h (39.6 lbs/h)
D  alimentazione 230 Vac, 1  alimentazione 110 Vac
(*) =
NB: Für die Tabelle der
Kombinationen siehe das Kapitel "Allgemeine Daten und Modelle".

1.3 Abmessungen und Gewicht

325
(12,8)
309
(12,2)
Modelle
Produktion kg/h (lbs/h)
Höhe mit Deflektor mm (in)
Höhe mm (in)
Tiefe mm (in)
Breite A mm (in)
Gewicht kg (lb)
Verpackt
Leer
Installiert*
Modelle
Produktion kg/h (lbs/h)
Höhe mit Deflektor mm (in)
Höhe mm (in)
Tiefe mm (in)
Breite A mm (in)
Gewicht kg (lb)
Verpackt
Leer
Installiert*
* Bei Betrieb mit Wasser gefüllt.
1. EINFÜHRUNG UND MONTAGE
Tab. 1.a
Tab. 1.b
Ultraschallvernebler-Schaltschrank-
A
Fig. 1.a
UU02 UU05 UU07
2,4 (5.3) 4,8 (10.6) 7,2 (15.8)
325 (12.8)
309 (12.2)
256 (10.1)
261 (10.3) 386 (15.2) 511 (20.1)
5,9 (13) 7,4 (16.3) 9,5 (20.9)
4,9 (10.8) 6,4 (14.1) 8 (17.6)
5,7 (12.6) 8,4 (18.5) 10,8 (23.8)
UU09 UU14 UU18
9,6 (21.1) 14,4 (31.7) 18 (39.6)
325 (12.8)
309 (12.2)
256 (10.1)
636 (25.0) 886 (34.9) 1074 (42.3)
11 (24.2) 14,7 (32.4) 17,8 (39.2)
9,5 (20.9) 12,7 (28.0) 15,8 (34.8)
13,1 (28.9) 18,3 (40.3) 23 (50.7)
Tab. 1.c
1.4 Öffnung der Verpackung
□ Den Ultraschallvernebler beim Empfang auf seine Unversehrtheit
überprüfen und dem Transporteur eventuelle Schäden, die auf einen
unvorsichtigen oder ungeeigneten Transport zurückzuführen sind,
unmittelbar schriftlich mitteilen.
□ Den Vernebler vor dem Auspacken an den Installationsort bringen
und ihn dabei nur von unten anpacken.
□ Den Karton öffnen, die stoßfesten Zwischenlagen und anschließend
das Gerät entnehmen.
1.5 Mitgeliefertes Zubehör
Kontrolle auf:
1.
Deflektor mit 2 Schrauben;
2.
technisches Handbuch.

1.6 Montagevorbereitung

Achtung : Bei der Montage auf horizontaler Halterung/
Wandmontage:
•
Das Gerät ist für die Montage in kompakten Klimaanlagen,
Lüftungssystemen oder in Luftkanälen ausgelegt.
•
Für sehr kurze Absorptionsstrecken
Wasser so gleichmäßig wie möglich im ganzen Luftkanal oder
Befeuchtungsquerschnitt des Gerätes verteilt werden.
•
Der Ultraschallvernebler muss für Wartungspersonal einfach
zugänglich sein und für eventuelle Reparaturen auf einfache Weise
abgenommen werden können.
•
Lassen Sie mindestens 50 mm (2 Zoll) von der Unterseite des Kanals
frei, um sicherzustellen, dass Luft durch den hinteren Einlass in den
Befeuchter eintritt;
•
Die Luftkanalwand muss mit einer Inspektionsöffnung versehen
werden.
•
Für eine maximale Absorption des Wassernebels vom Luftstrom:
- muss der Deflektor (D) entfernt werden, wenn es sich beim Ventilator
des Luftbehandlungsgerätes um einen Zentrifugalventilator handelt;
- muss der Deflektor installiert werden, wenn es sich beim Ventilator
des Luftbehandlungsgerätes um einen Axialventilator oder um einen
Querstromventilator handelt.
•
Einen Kondensatauffangbehälter unterhalb des Verneblers vorsehen. Er
muss mindestens 0,6 m (2 ft) lange sein und die Verdunstungsstrecke
abdecken. Eine Ableitung und einen Siphon vorsehen: Die Höhe des
Siphons muss den statischen Druck des Systems überwinden, damit das
Kondensat korrekt abgeleitet werden kann.
•
Die Luftgeschwindigkeit im Luftkanal muss zwischen 1,5 und 3 m/s
(295 e 590 fpm) betragen, damit der Wassernebel sofort absorbiert
wird. Bei schnelleren Luftströmen muss der Luftkanalquerschnitt erhöht
werden, damit die Luftgeschwindigkeit in den zulässigen Wertebereich
fällt. Die Länge des erweiterten Querschnittes muss um mindestens
0,6 m (2 ft) über den Vernebler hinaus in Richtung Luftstrom gehen,
um die Kondensatbildung auf den Wänden des Luftkanals oder des
Luftbehandlungsgerätes zu minimieren.
7
"humiSonic ventilation" +0300063DE - rel. 1.4 - 25.10.2022
GER
muss das vernebelte
AIR
D
Fig. 1.b
