12.2.4

Timing-Diagramm Kaustikmessung

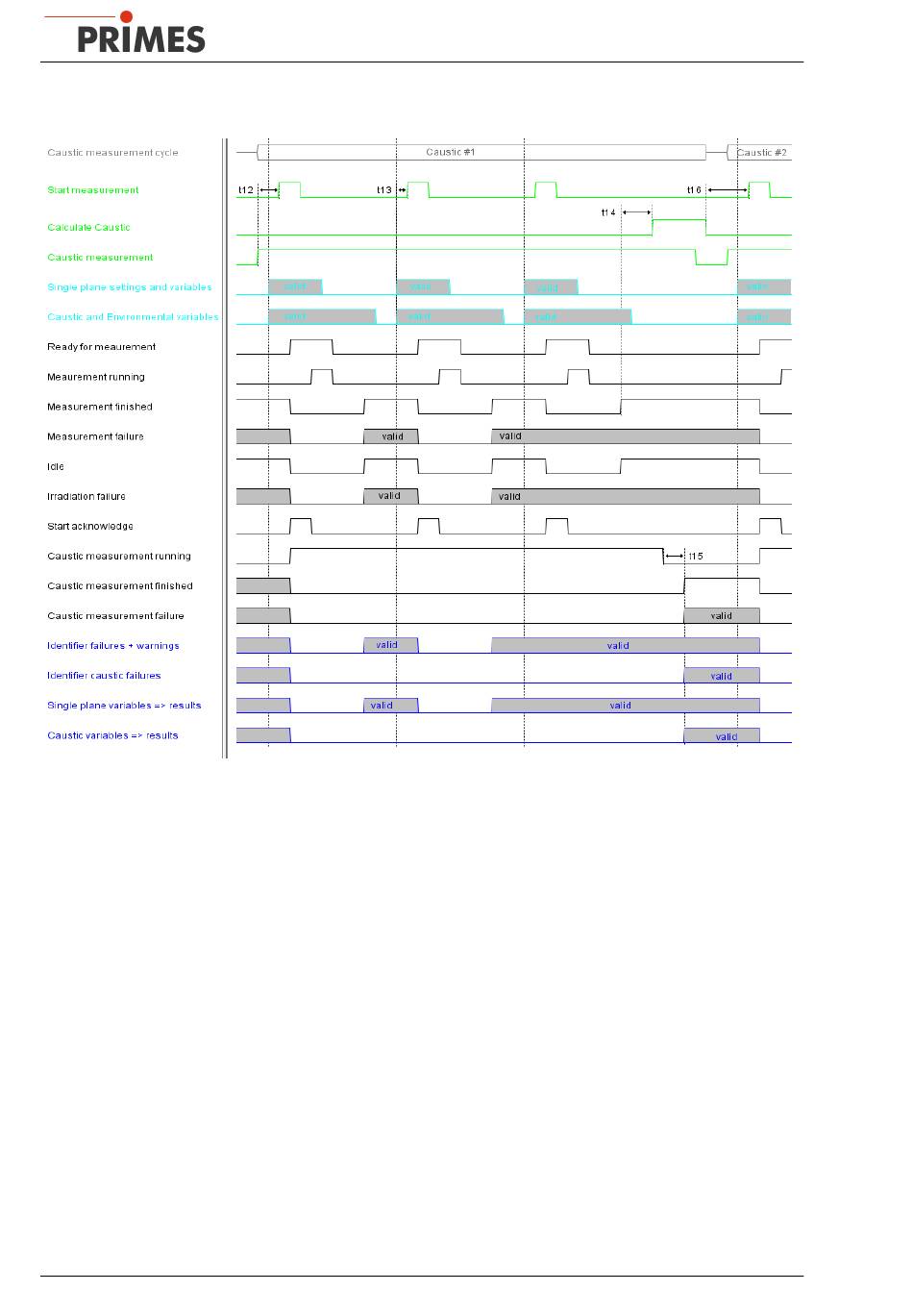

Abb. 12.4: Timing-Diagramm Kaustikmessung
t12: Vor dem Start der ersten Einzelebenen-Messung muss "Caustic measurement" gesetzt werden und
darf frühestens dann gelöscht werden, wenn „Caustic measurement finished" gesetzt wurde. Möchte
man mehrere Kaustiken hintereinander messen, kann das Flag auch dauerhaft gesetzt bleiben.
t13: Die Caustic Variables (Ebenen-Index und Z-Position) müssen genau wie die Single plane variables
gesetzt sein, ehe das Flag „Start measurement" gesetzt wird. Dies gilt für jede einzelne Messebene.
Gelöscht werden sollten die Parameter frühestens, wenn „Start acknowledge" wieder gelöscht wur-
de, die Environmental variable Leistung sogar erst, wenn „Measurement finished" gesetzt ist. Sobald
die Caustic Variables eingelesen wurden, wird "Caustic measurement running" gesetzt.
t14: Wenn die letzte Einzelebene gemessen und die zugehörigen Berechnungen durchgeführt wurden
(„Measurement finished" gesetzt), kann man „Calculate Caustic" setzten. Daraufhin wird "Caustic
measurement running" gelöscht.
t15: Wenn der Kaustik-Fit und die Berechnungen der Strahlparameter durchgeführt wurden, wird
„Caustic measurement finished" gesetzt. Dann stehen auch die Ergebnisse („Caustic variables") zur
Verfügung. Sind Fehler aufgetreten, so ist „Caustic measurement failure" gesetzt. Die Ursache des
Fehlers ist in den Registern Identifier for caustic measurement errors / warnings codiert.
