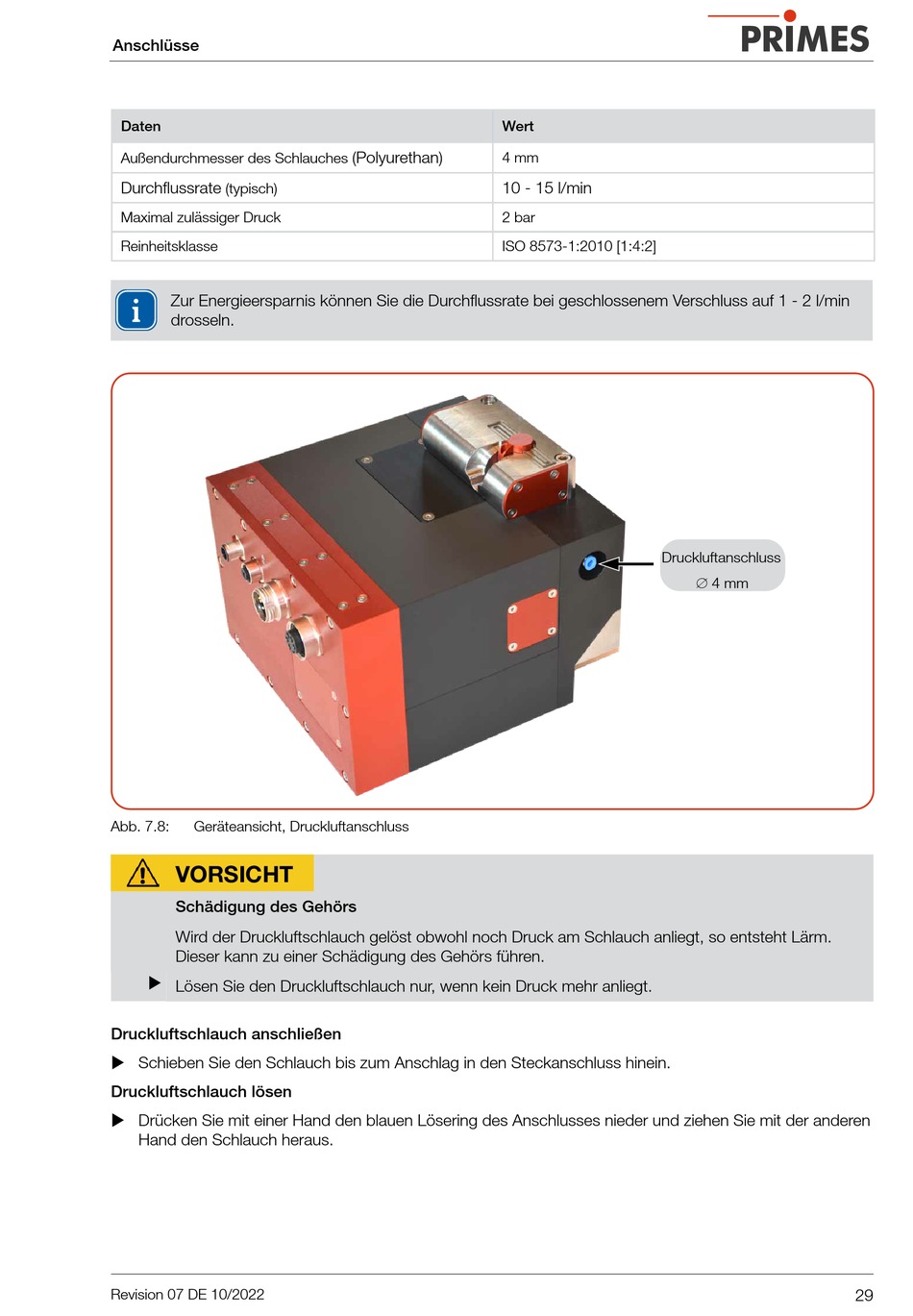

Druckluftschlauch Anschließen - primes FocusParameterMonitor FPM 60 Originalbetriebsanleitung

Anschlüsse
Daten
Außendurchmesser des Schlauches
Durchflussrate
(typisch)
Maximal zulässiger Druck
Reinheitsklasse
Zur Energieersparnis können Sie die Durchflussrate bei geschlossenem Verschluss auf 1 - 2 l/min
drosseln.
Abb. 7.8: Geräteansicht, Druckluftanschluss
VORSICHT
Schädigung des Gehörs
Wird der Druckluftschlauch gelöst obwohl noch Druck am Schlauch anliegt, so entsteht Lärm.
Dieser kann zu einer Schädigung des Gehörs führen.
 Lösen Sie den Druckluftschlauch nur, wenn kein Druck mehr anliegt.
Druckluftschlauch anschließen
 Schieben Sie den Schlauch bis zum Anschlag in den Steckanschluss hinein.
Druckluftschlauch lösen
 Drücken Sie mit einer Hand den blauen Lösering des Anschlusses nieder und ziehen Sie mit der anderen
Hand den Schlauch heraus.
Revision 07 DE 10/2022
Wert
(Polyurethan)
4 mm
10 - 15 l/min
2 bar
ISO 8573-1:2010 [1:4:2]
Druckluftanschluss
∅ 4 mm
