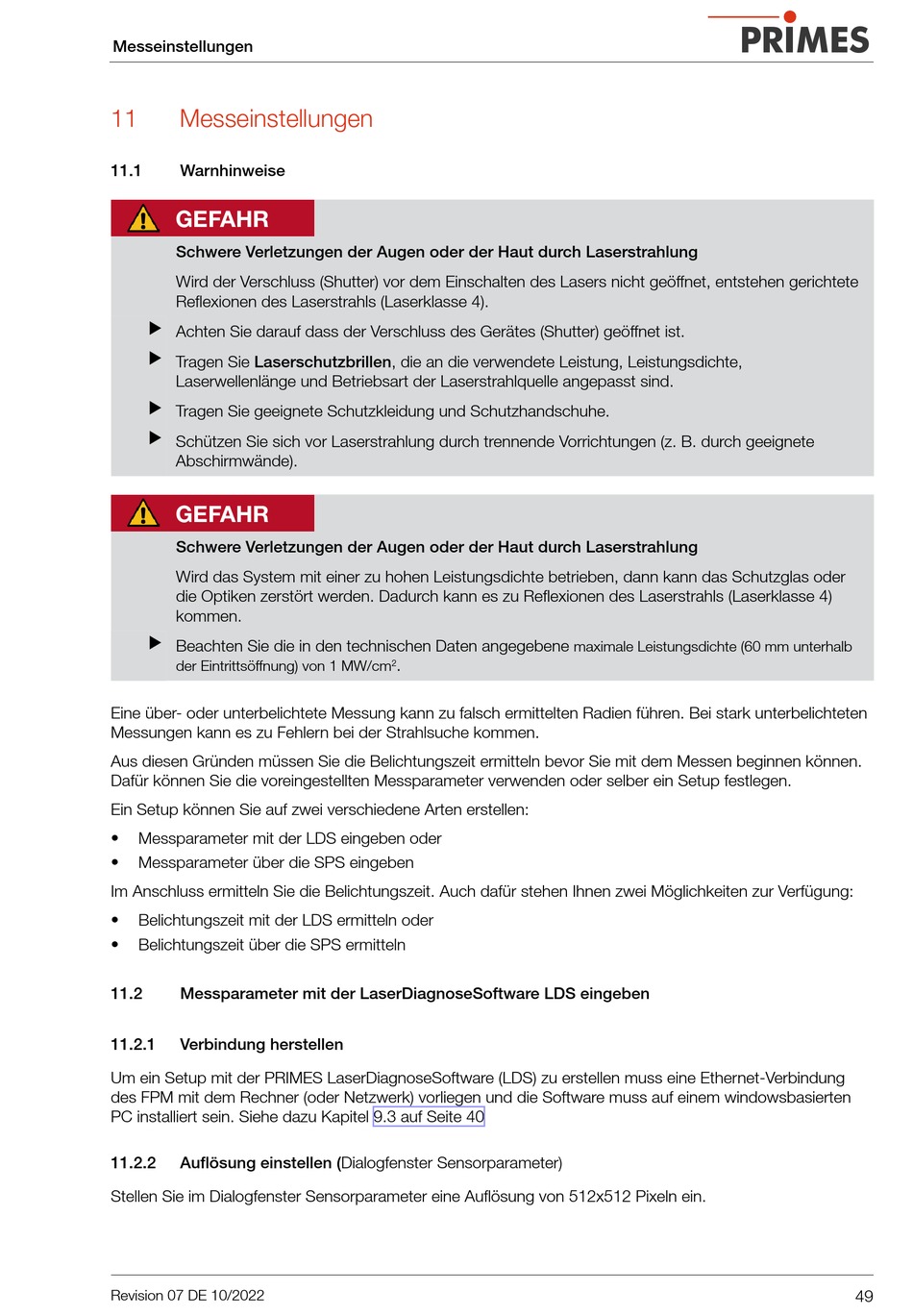

Messeinstellungen

11 Messeinstellungen
11.1

Warnhinweise

GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird der Verschluss (Shutter) vor dem Einschalten des Lasers nicht geöffnet, entstehen gerichtete
Reflexionen des Laserstrahls (Laserklasse 4).
 Achten Sie darauf dass der Verschluss des Gerätes (Shutter) geöffnet ist.
 Tragen Sie Laserschutzbrillen, die an die verwendete Leistung, Leistungsdichte,
Laserwellenlänge und Betriebsart der Laserstrahlquelle angepasst sind.
 Tragen Sie geeignete Schutzkleidung und Schutzhandschuhe.
 Schützen Sie sich vor Laserstrahlung durch trennende Vorrichtungen (z. B. durch geeignete
Abschirmwände).
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Wird das System mit einer zu hohen Leistungsdichte betrieben, dann kann das Schutzglas oder
die Optiken zerstört werden. Dadurch kann es zu Reflexionen des Laserstrahls (Laserklasse 4)
kommen.
 Beachten Sie die in den technischen Daten angegebene
der Eintrittsöffnung) von 1 MW/cm
Eine über- oder unterbelichtete Messung kann zu falsch ermittelten Radien führen. Bei stark unterbelichteten
Messungen kann es zu Fehlern bei der Strahlsuche kommen.
Aus diesen Gründen müssen Sie die Belichtungszeit ermitteln bevor Sie mit dem Messen beginnen können.
Dafür können Sie die voreingestellten Messparameter verwenden oder selber ein Setup festlegen.
Ein Setup können Sie auf zwei verschiedene Arten erstellen:
• Messparameter mit der LDS eingeben oder
• Messparameter über die SPS eingeben
Im Anschluss ermitteln Sie die Belichtungszeit. Auch dafür stehen Ihnen zwei Möglichkeiten zur Verfügung:
• Belichtungszeit mit der LDS ermitteln oder
• Belichtungszeit über die SPS ermitteln
11.2

Messparameter mit der LaserDiagnoseSoftware LDS eingeben

11.2.1

Verbindung herstellen

Um ein Setup mit der PRIMES LaserDiagnoseSoftware (LDS) zu erstellen muss eine Ethernet-Verbindung
des FPM mit dem Rechner (oder Netzwerk) vorliegen und die Software muss auf einem windowsbasierten
PC installiert sein. Siehe dazu Kapitel 9.3 auf Seite 40
11.2.2 Auflösung einstellen (Dialogfenster Sensorparameter)
Stellen Sie im Dialogfenster Sensorparameter eine Auflösung von 512x512 Pixeln ein.
Revision 07 DE 10/2022
.
2
maximale Leistungsdichte (60 mm unterhalb
