Belichtungszeit ermitteln mit Hilfe der LDS

Das folgende Vorgehen wird empfohlen, um die Belichtungszeit mit Hilfe der LDS einzustellen. Die Belich-
tungszeit entspricht hierbei der Verstärkung des FPM.
Zur Ermittlung der Belichtungszeit sind in der Regel mehrere aufeinanderfolgende Messungen erforderlich.
Prüfen Sie vor jedem weiteren Laserpuls (vor jeder Messung) die noch verbleibende Restkapazität des Ab-
sorbers. Der Wert der Restkapazität wird Ihnen über die SPS übermittelt.
11.4.1

Vorbereitung

Zum Einstellen der Verstärkung muss der FPM bereits zum Laserstrahl justiert sein und der Laserstrahl muss
möglichst mittig auf dem CCD auftreffen.
Die Einstellung der Verstärkung sollte bei Prozessleistung erfolgen. Die Bestrahlung des FPM darf jedoch nur
in einzelnen Pulsen erfolgen, nicht im Dauerbetrieb (cw-Betrieb).
Bevor Sie die Einstellung anpassen, muss die Optimierung der Verstärkung in der LDS ausgeschaltet wer-
den. Diese Funktion wird vom FPM nicht unterstützt.
 Deaktivieren Sie den Haken bei „optim":

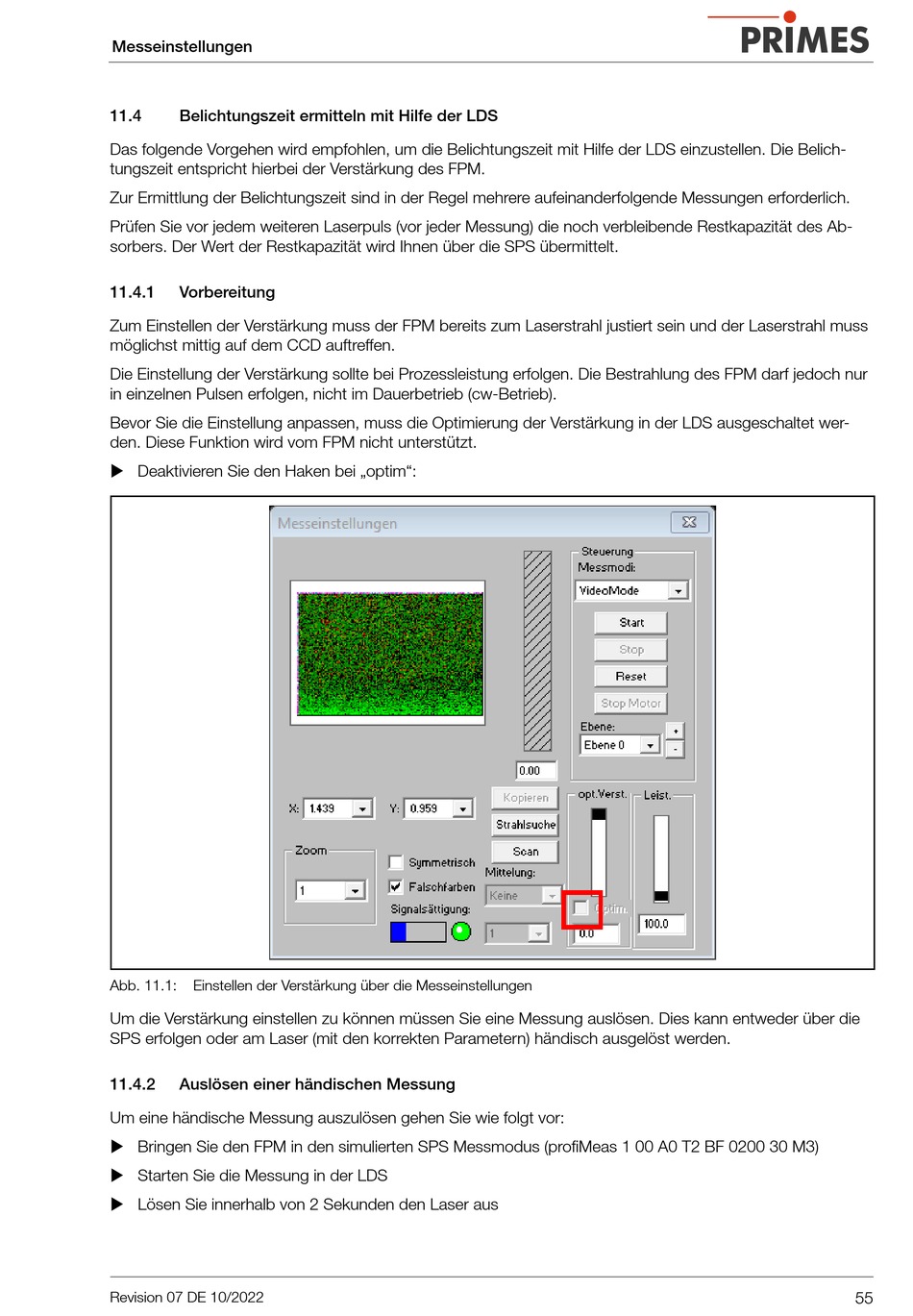

Abb. 11.1: Einstellen der Verstärkung über die Messeinstellungen
Um die Verstärkung einstellen zu können müssen Sie eine Messung auslösen. Dies kann entweder über die
SPS erfolgen oder am Laser (mit den korrekten Parametern) händisch ausgelöst werden.
11.4.2 Auslösen einer händischen Messung
Um eine händische Messung auszulösen gehen Sie wie folgt vor:
 Bringen Sie den FPM in den simulierten SPS Messmodus (profiMeas 1 00 A0 T2 BF 0200 30 M3)
 Starten Sie die Messung in der LDS
 Lösen Sie innerhalb von 2 Sekunden den Laser aus
