FPM M12 PROFINET

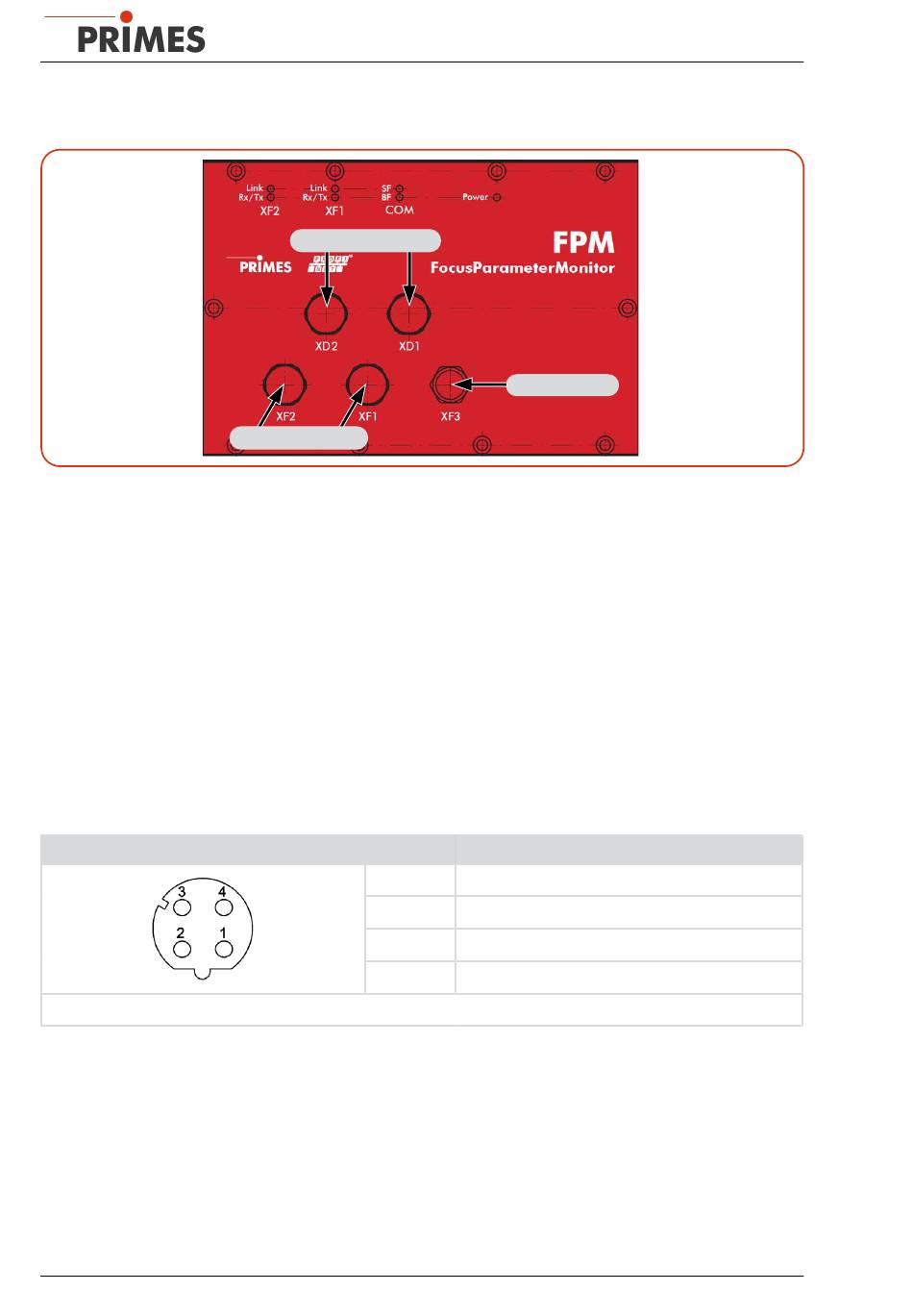

Abb. 7.6: Anschlüsse FPM M12 PROFINET
7.3.1 Schnittstellenbeschreibung M12 PROFINET
Damit der FPM in eine Linienstruktur eingefügt werden kann, sind sowohl das Businterface als auch die
Spannungsversorgung doppelt ausgeführt. Folgende Schnittstellen stehen zur Verfügung:
• 2 x PROFINET -Anschlüsse
®
• 2 x 24 V Spannungsversorgung (24 V ± 5 %, maximal 500 mA Stromaufnahme)
• 1 x Ethernet Port
Die Daten in den Registern sind im Motorola-Format abgelegt. Das bedeutet, dass Highbytes zuerst abge-
legt sind und auf den nächsten Registern die niederwertigeren Bytes folgen.
)
PROFINET (XF1/XF2
®
Die Steckverbinder für die M12 PROFINET Datenverbindung sind 4-polige, D-codierte M12 SPEEDCON-
Steckverbinder. Die beiden Steckverbinder sind intern über einen integrierten Switch miteinander verbunden.
Polbild (Draufsicht Steckseite)
Buchsenbezeichnung: Phoenix-Contact SACC-E-FSD-4CON-M16/0,5 SCO
Tab. 7.4: Steckerbelegung Daten
26
®
Spannungsversorgung
PROFINET-Ports
®
Pin
1
2
3
4
FocusParameterMonitor FPM
Ethernet-Port
®
Funktion
Transmission Data +
Transmission Data -
Receive Data +
Receive Data -
