Anschlüsse
7 Anschlüsse
7.1

FPM PROFIBUS

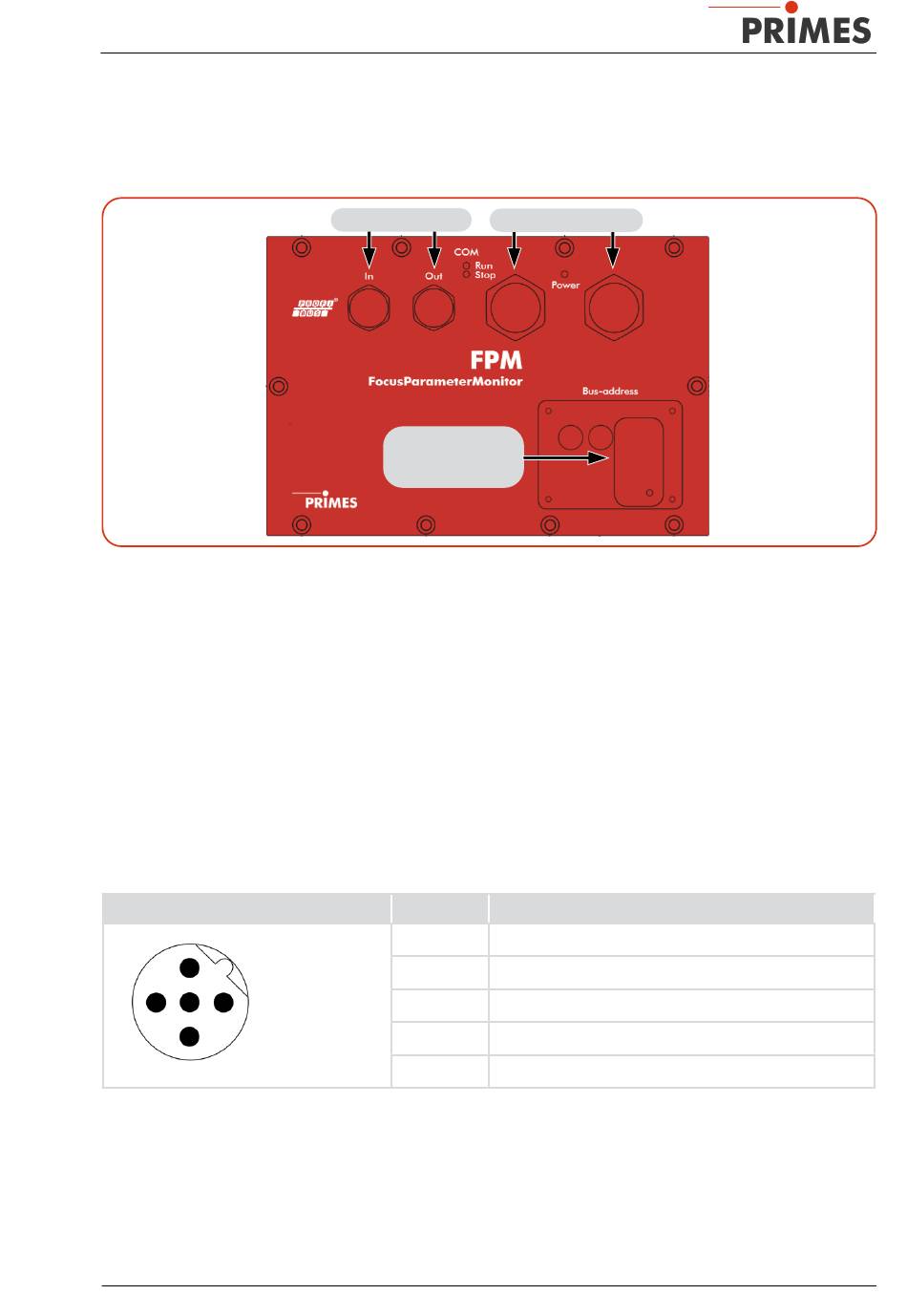

Abb. 7.1: Anschlüsse FPM PROFIBUS
7.1.1

Schnittstellenbeschreibung PROFIBUS

Damit der FPM in eine Linienstruktur eingefügt werden kann, sind sowohl das Businterface als auch die
Spannungsversorgung doppelt ausgeführt. Insgesamt existieren fünf Schnittstellen:
• 2 x PROFIBUS -Anschlüsse
®
• 2 x 24 V Spannungsversorgung (24 V ± 5 %, maximal 500 mA Stromaufnahme)
• 1 x Ethernet-Port
Die Daten sind in den Registern im Motorola-Format abgelegt. Das bedeutet, dass Highbytes zuerst abge-
legt sind und auf den nächsten Registern die niederwertigeren Bytes folgen.
PROFIBUS (In/Out)
®
Die Steckverbinder für den PROFIBUS
Polbild Stecker (Draufsicht Steckseite)
2
1
3
5
4
Revision 07 DE 10/2022
®
PROFIBUS In/Out
Wartungsklappe
mit Ethernet-Port
®
sind 5-polige, B-codierte M12-Steckverbinder.
®
Pin
1
2
3
4
5
Spannungsversorgung
®
Funktion
Nicht verbunden
Signal A
Nicht verbunden
Signal B
Nicht verbunden
