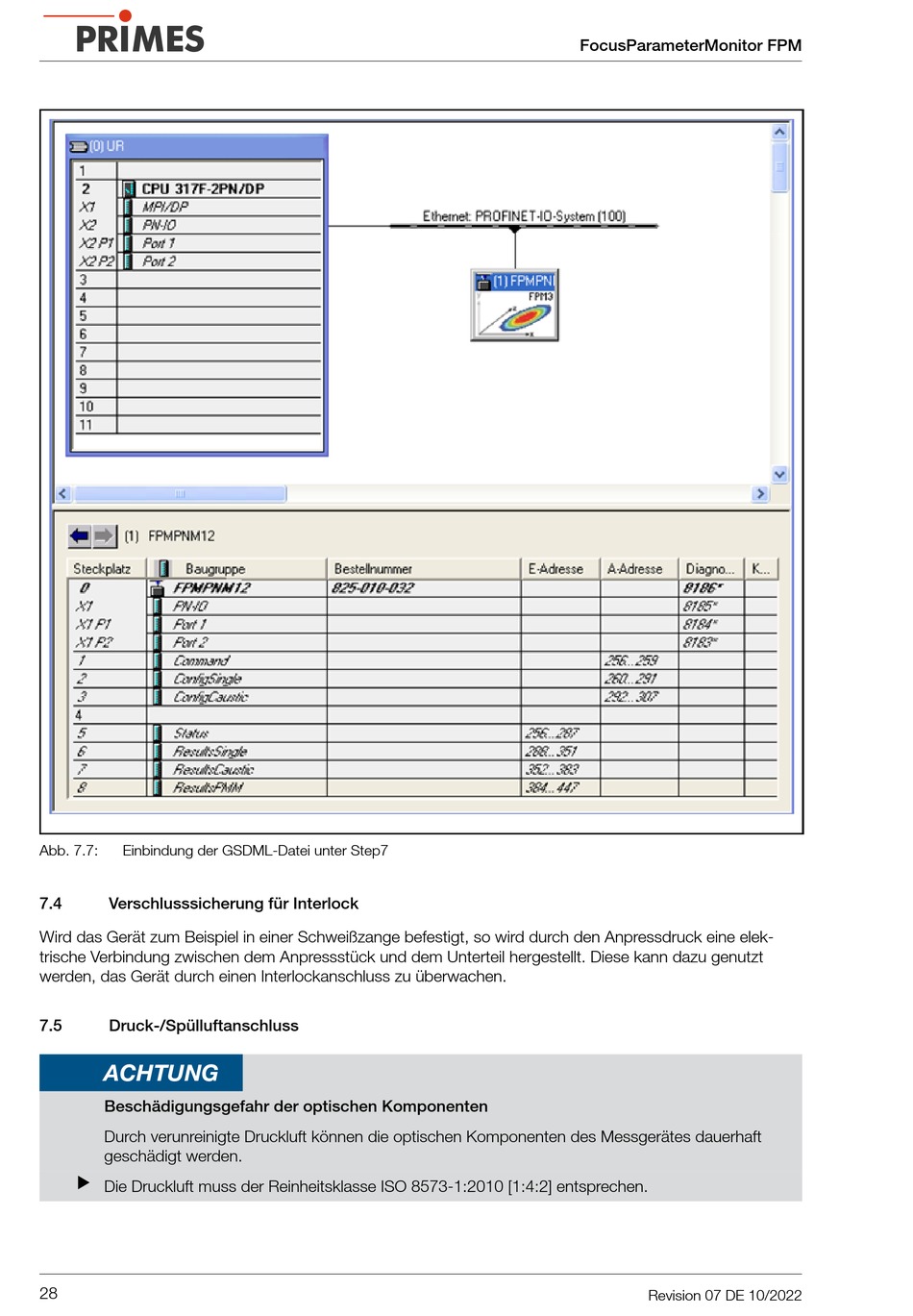

Abb. 7.7: Einbindung der GSDML-Datei unter Step7
7.4 Verschlusssicherung für Interlock
Wird das Gerät zum Beispiel in einer Schweißzange befestigt, so wird durch den Anpressdruck eine elek-
trische Verbindung zwischen dem Anpressstück und dem Unterteil hergestellt. Diese kann dazu genutzt
werden, das Gerät durch einen Interlockanschluss zu überwachen.
7.5 Druck-/Spülluftanschluss
ACHTUNG
Beschädigungsgefahr der optischen Komponenten
Durch verunreinigte Druckluft können die optischen Komponenten des Messgerätes dauerhaft
geschädigt werden.
 Die Druckluft muss der Reinheitsklasse ISO 8573-1:2010 [1:4:2] entsprechen.
28
FocusParameterMonitor FPM
Revision 07 DE 10/2022
