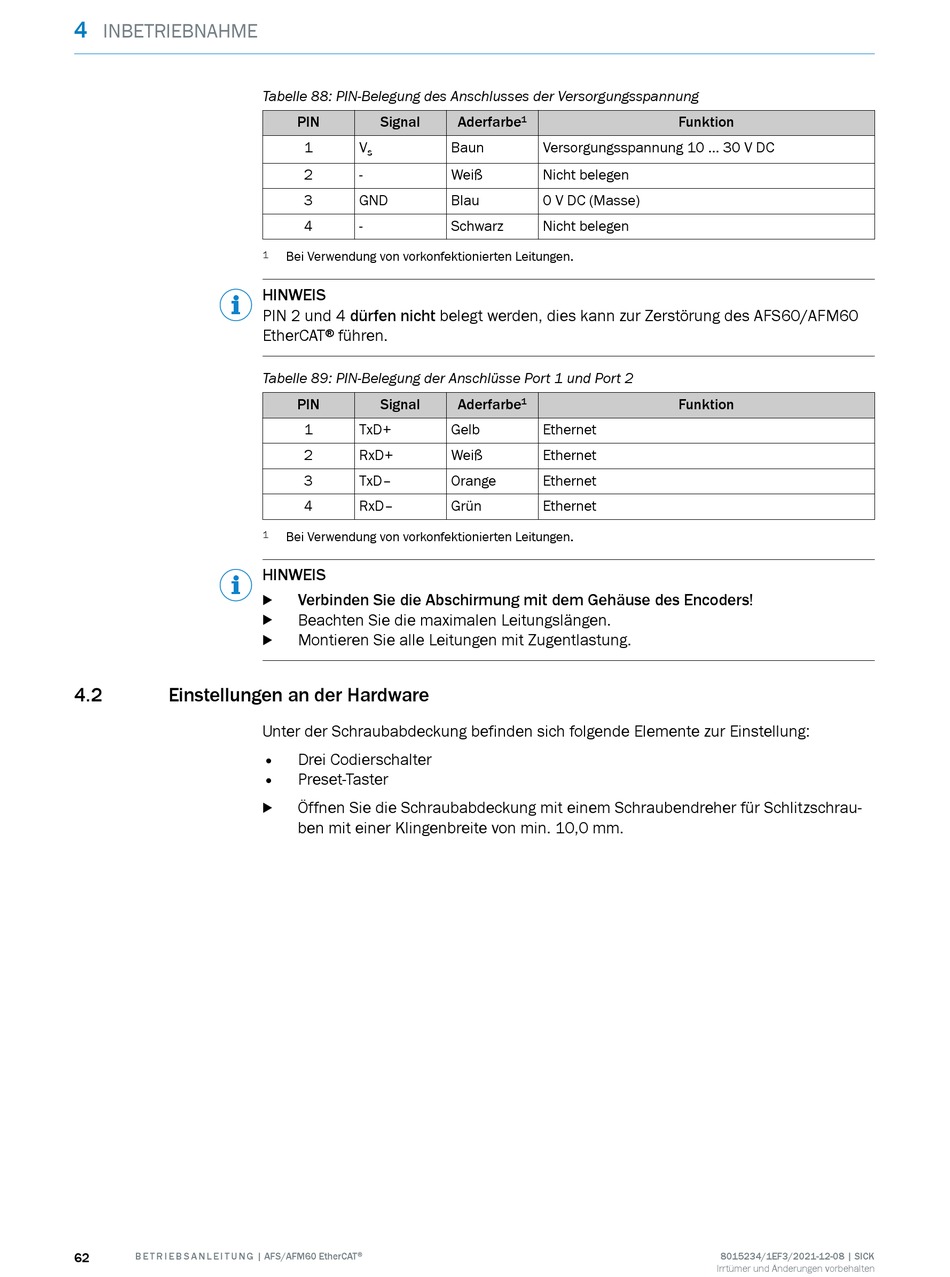

INBETRIEBNAHME
4.2

Einstellungen an der Hardware

62 B E T R I E B S A N L E I T U N G | AFS/AFM60 EtherCAT
Tabelle 88: PIN-Belegung des Anschlusses der Versorgungsspannung
PIN Signal
1 V
s
2 -
3 GND
4 -
1 Bei Verwendung von vorkonfektionierten Leitungen.
HINWEIS
PIN 2 und 4 dürfen nicht belegt werden, dies kann zur Zerstörung des AFS60/AFM60
EtherCAT ® führen.
Tabelle 89: PIN-Belegung der Anschlüsse Port 1 und Port 2
PIN Signal
1 TxD+
2 RxD+
3 TxD–
4 RxD–
1 Bei Verwendung von vorkonfektionierten Leitungen.
HINWEIS
Verbinden Sie die Abschirmung mit dem Gehäuse des Encoders!
b
Beachten Sie die maximalen Leitungslängen.
b
Montieren Sie alle Leitungen mit Zugentlastung.
b
Unter der Schraubabdeckung befinden sich folgende Elemente zur Einstellung:
• Drei Codierschalter
• Preset-Taster
Öffnen Sie die Schraubabdeckung mit einem Schraubendreher für Schlitzschrau‐
b
ben mit einer Klingenbreite von min. 10,0 mm.
®
