Installation
den betroffenen Bereichen einer Maschine.
Dadurch entsteht keine elektrische Sicherheit. Sie
dürfen diese Funktion nicht als Steuerung zum
Starten und/oder Stoppen des Frequenzum-
richters verwenden.
Die folgenden Anforderungen müssen für eine sichere
Installation des Frequenzumrichters erfüllt sein:
1.
Entfernen Sie die Drahtbrücke zwischen den
Steuerklemmen 37 und 12 oder 13. Ein
Durchschneiden oder Brechen der Drahtbrücke
reicht zur Vermeidung von Kurzschlüssen nicht
aus. (Siehe Drahtbrücke in Abbildung 2.27.)
2.
Schließen Sie ein externes Sicherheitsüberwa-
chungsrelais über eine stromlos geöffnete
Sicherheitsfunktion an Klemme 37 (Sicherer
Stopp) und entweder Klemme 12 oder 13 (24 V
DC) an. Das Sicherheitsrelais muss Kategorie 3 (EN
954-1)/PL „d" (ISO 13849-1) erfüllen. Beachten Sie
hierbei genau die Anleitung der Sicherheitsvor-
richtung.

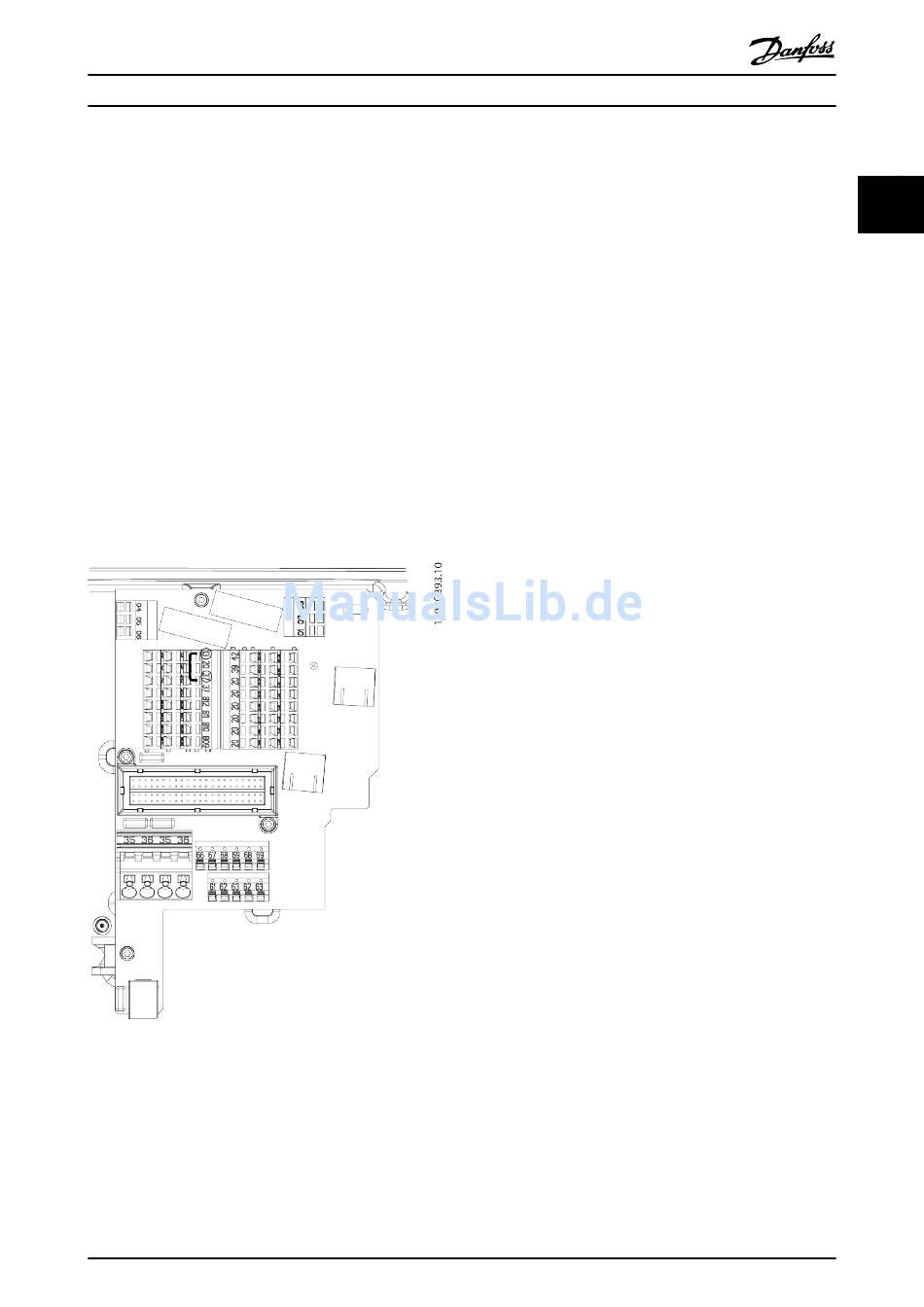

Abbildung 2.27 Drahtbrücke zwischen 13 und 37
Produkthandbuch VLT
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
2
