Installation

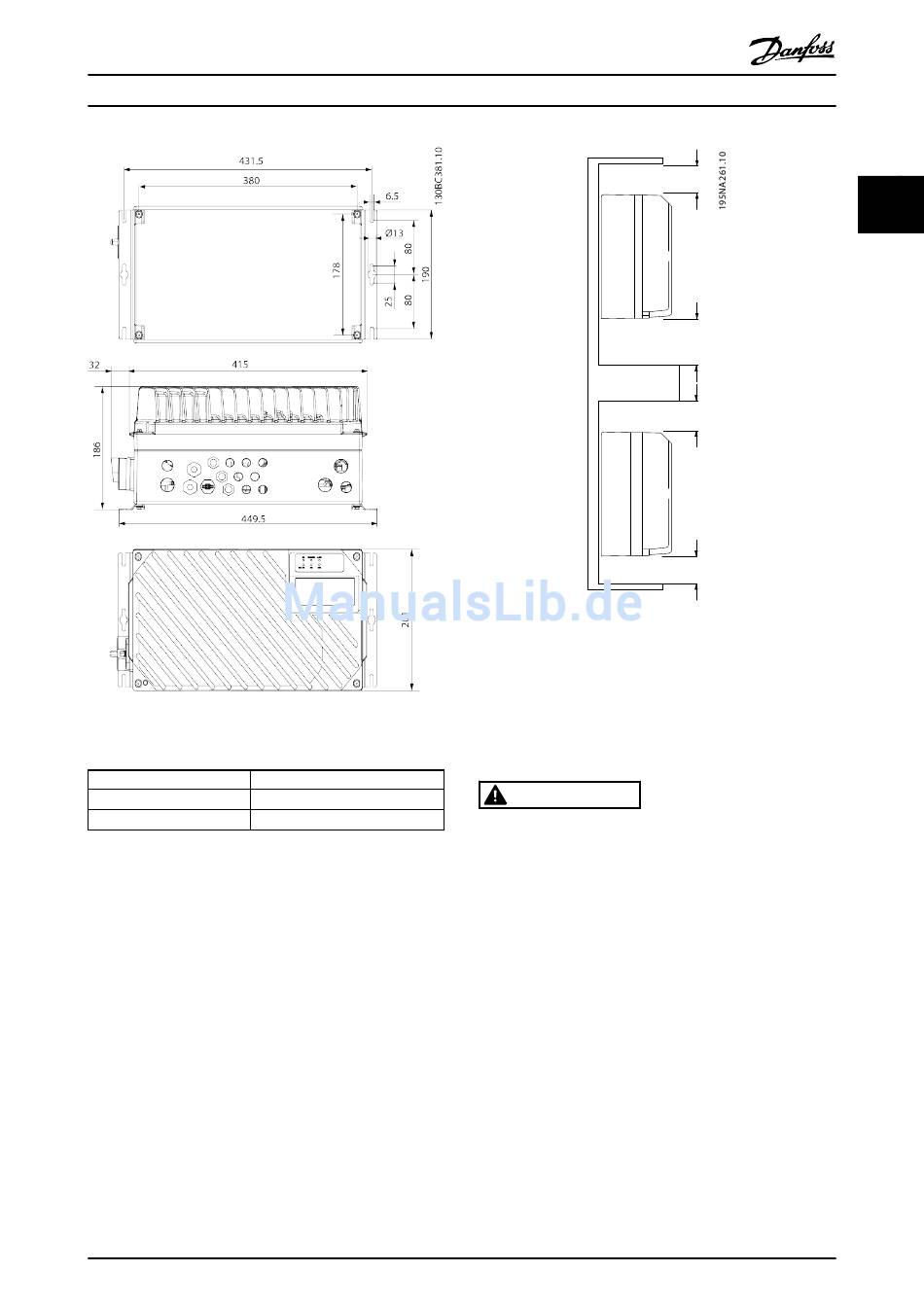

Abbildung 2.4 Kabeleinführungen und Bohrungsgrößen (große
Bauform)
Motorseite
1 x M20, 1 x M25
Steuerungsseite
2 x M20, 9 x M16
Netzseite
2 x M25
Tabelle 2.4
1)
Ebenfalls für 4 x M12/6 x M12-Sensor-/Aktorbuchsen verwendet.
2.3.3 Kühlung
Der FCD 302 verfügt über keine Zwangskühlung.
Natürliche Konvektion über die Kühlrippen gewährleistet
die Kühlung.
•
Zur Kühlluftzirkulation muss oben und unten ein
Mindestabstand von 100 mm eingehalten
werden. Siehe Abbildung 2.5.
•
Eine Leistungsreduzierung beginnt bei
Temperaturen über 40 °C und Höhen von über
1000 m über dem Meeresspiegel. Genauere
Informationen finden Sie im FCD 302 Projektie-
rungshandbuch, MG04HXYY.
Produkthandbuch VLT
1)
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
Abbildung 2.5 Abstand zur Kühlluftzirkulation oben und unten
2.3.4 Montage
Der FCD 302 besteht aus zwei Teilen: dem Installations-
kasten und dem Elektronikteil. Siehe
2.2 Explosionszeichnung des FCD 302.
WARNUNG
Schalten Sie die Netzversorgung erst ein, wenn die 4
Schrauben festgezogen sind. Unzulängliches Festziehen
dieser Schrauben kann schwere Personenschäden oder
sogar tödliche Verletzungen zur Folge haben.
Einzelmontage
•
Die Löcher an der Rückseite des Installations-
kastens dienen zur Befestigung der Halterungen
•
Stellen Sie sicher, dass die Festigkeit der
Montageposition zum Tragen des Gerätegewichts
ausreicht
•
Stellen Sie sicher, dass geeignete Schrauben
verwendet werden
100 (4)
100 (4)
100 (4)
100 (4)
15
2
2
