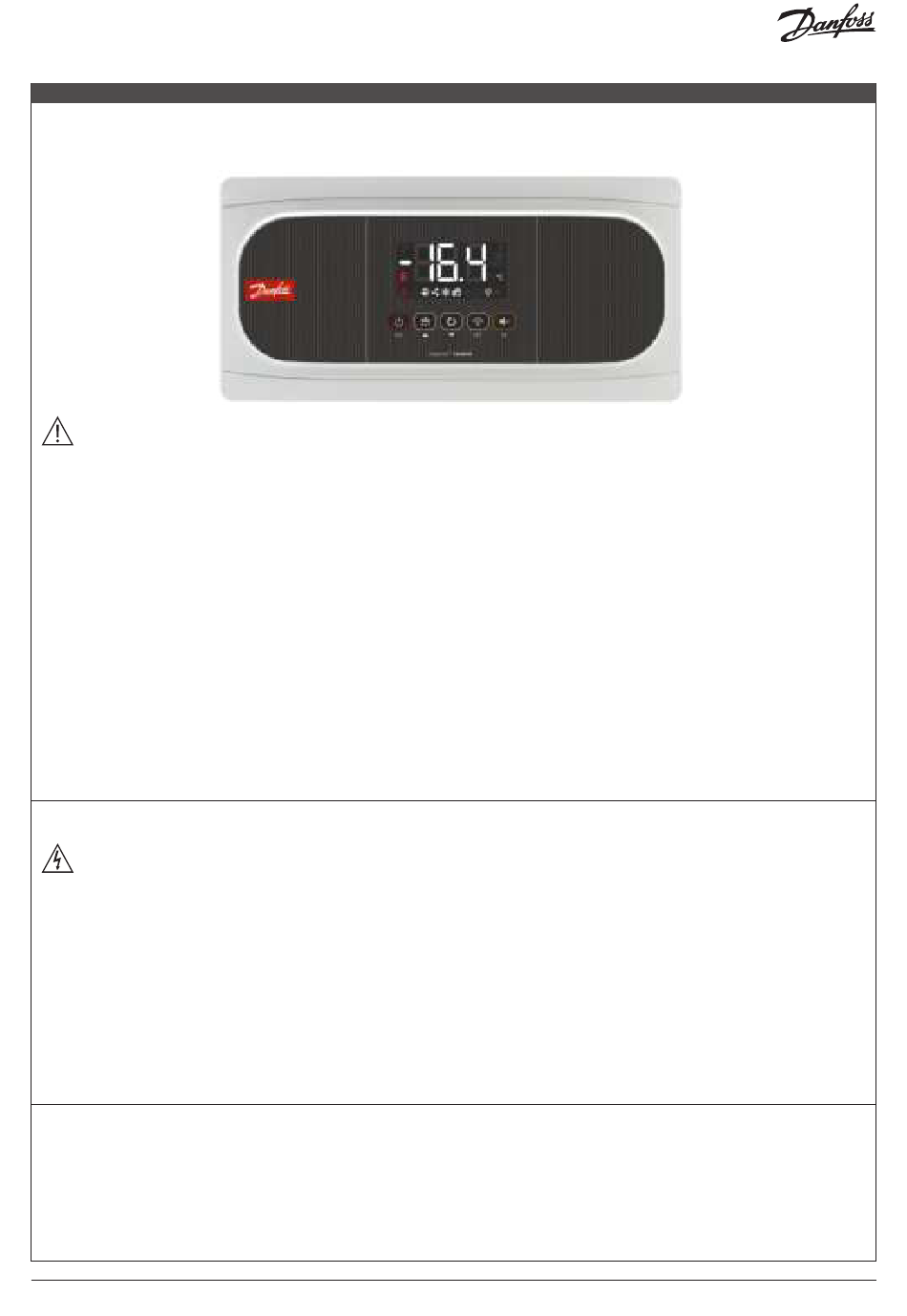

Temperaturregler für begehbare Kühl- und Gefrierschränke
Typ AK-RC 305W
Warnungen
• Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen
ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der Danfoss gelieferte Fühler verwendet werden.
• Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit
Mindestquerschnitt 0,5 mm
• Das Gerät muss an einer Stelle installiert werden, wo es vor Vibrationen, Wasser und ätzenden Gasen geschützt ist, und wo die
Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht überschreitet.
• Um eine korrekte Wertanzeige zu gewährleisten, muss der Fühler an einem Ort ohne andere thermische Einflüsse montiert werden
als die Temperatur, die gemessen oder geregelt werden soll.
• Der Schutzgrad IP65 gilt nur mit geschlossenem Schutzdeckel.
• Der Schutzgrad IP65 gilt nur dann, wenn der Eingang der Kabel zum Gerät mithilfe eines Rohrs für elektrische Leitungen +
Stopfbuchse mit IP65 oder höher ausgeführt wird. Die Größe der Stopfbuchsen muss passend für den Durchmesser des dazu
eingesetzten Rohrs sein.
• Das Gerät nicht direkt mit Hochdruckschläuchen abspritzen, da dies Schäden verursachen kann.
WICHTIG:
• Bevor Sie mit der Installation beginnen, müssen Sie die geltenden örtlichen Vorschriften beachten.
• Die HILFSRELAIS sind programmierbar, ihre Funktion ist jeweils von der Konfiguration abhängig.
• Die Funktion der Digitaleingänge hängt von der Konfiguration ab.
• Bei den Stromstärke- und Leistungsangaben handelt es sich um die zulässigen Arbeitshöchstwerte.
Kabelanschlüsse
Vor dem Durchführen der Kabelanschlüsse ist immer die Stromversorgung zu unterbrechen.
Die Fühler und ihre Kabel dürfen NIEMALS in einem Kabelkanal zusammen mit Leistungs-, Steuer- oder Stromversorgungska-
beln verlegt werden.
Der Stromversorgungskreis muss mit einem in der Nähe des Geräts angebrachten Trennschalter (mind. 2 A, 230 V) ausgestattet
sein. Das Zuleitungskabel muss vom Typ H05VV-F oder NYM 1x16/3 sein. Der zu verwendende Querschnitt ist je nach den vor Ort
geltenden Richtlinien unterschiedlich, er darf jedoch in keinem Fall weniger als 1,5 mm
Die Kabel für die Ausgänge der Relais oder des Schaltschützes müssen einen Querschnitt von 2,5 mm² haben, müssen
Betriebstemperaturen gleich oder höher als 70 °C standhalten können und müssen mit möglichst geringer Biegung installiert
werden.
Der Bereich für den Anschluss an 120/230 V~ muss stets frei von externen Elementen sein.
Die Kabelanschlüsse hängen von der im Assistenten für die Erstkonfiguration gewählten Option ab.
Den geeigneten Schaltplan je nach gewählter Option verwenden.
Siehe beiliegenden Schaltplan für die verfügbaren Optionen.
Wartung
• Die Oberfläche des Geräts mit einem weichen Tuch, Wasser und Seife reinigen.
• Es dürfen keine scheuernden Reinigungsmittel, Benzin, Alkohol oder Lösungsmittel verwendet werden, weil diese das Gerät
beschädigen können.
34 | AN41504517847601-000101
2
verlängert wird.
DEUTSCH
2
betragen.
© Danfoss | Climate Solutions | 2022.07
