Installation
1.
Isolieren Sie das Kabel 10 mm ab, um für richtige
Erdung zu sorgen.
2
2
2.
Befestigen Sie die Erdungsschelle mit den
mitgelieferten Schrauben am abisolierten Teil des
Kabels.
3.
Befestigen Sie das Erdungskabel an der
vorgesehenen Erdungsschelle.
Erdableitstrom (>3,5 mA)
HINWEIS
Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnologie ermöglicht eine hohe
Taktfrequenz bei hoher Leistung. Dies erzeugt einen
Ableitstrom im Erdanschluss. Die EMV-Filterung und
abgeschirmte Motorkabel tragen zu diesem Phänomen bei.
EN/IEC 61800-5-1 (Produktnorm für Elektrische Leistungs-
antriebssysteme mit einstellbarer Drehzahl) stellt
besondere Anforderungen, wenn der Erdableitstrom 3,5
mA übersteigt, und sieht eine Verstärkung der Erdver-
bindung auf eine der folgenden Arten vor:
•
Erdungskabel, 10 mm
Montage erforderlich, Bestell-Nr. 130B5974).
•
zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Verwendung einer Fehlerstromschutzeinrichtung
Ein Fehlerstrom im Frequenzumrichter oder an den
Ausgangsleistungsklemmen kann eine DC-Komponente
enthalten, und eine Aufladung der Filterkondensatoren
kann einen transienten Erdstrom verursachen. Wenn
Fehlerstromschutzschalter (RCD), auch als Erdschlusstrenn-
schalter bezeichnet, zum Einsatz kommen, sind die
folgenden Anforderungen einzuhalten:
•
Verwenden Sie ausschließlich RCD vom Typ B
•
Verwenden Sie RCD mit Einschaltverzögerung
•
Verwenden Sie falls möglich RCD mit 300 mA

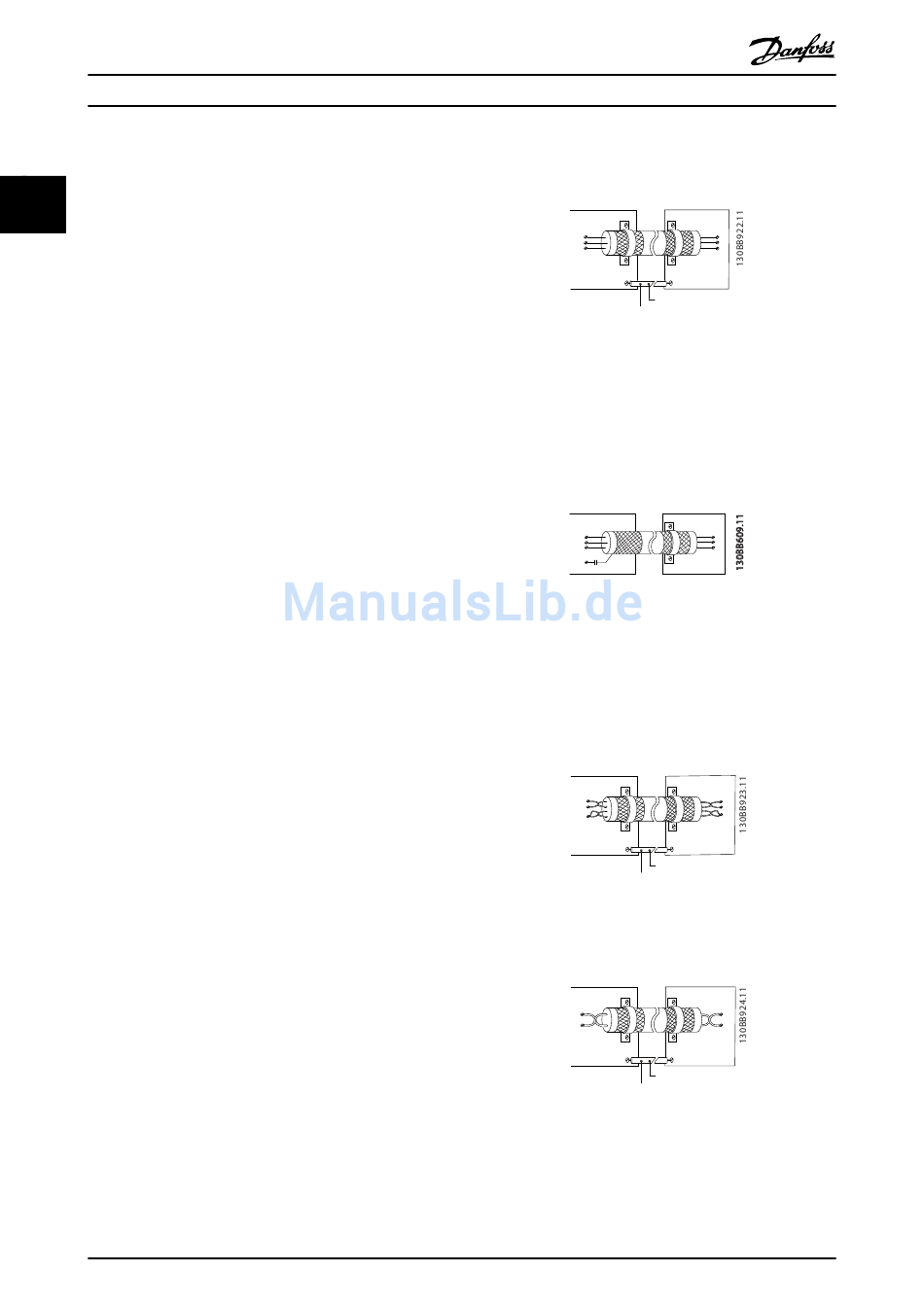

2.4.12 Erdung abgeschirmter Steuerkabel
Richtige Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuer- und
seriellen Schnittstellenkabeln mit Schirmbügeln, um
möglichst großflächigen Kontakt von Hochfrequenzkabeln
zu erreichen.
Wenn das Massepotenzial zwischen Frequenzumrichter
und SPS abweicht, können elektrische Störungen des
gesamten Systems auftreten. Schaffen Sie Abhilfe durch
28
Produkthandbuch VLT
2
(optionales Zubehör zur
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
das Anbringen eines Potenzialausgleichskabels neben der
Steuerleitung. Mindestkabelquerschnitt: 16 mm
PLC
PE
PE
1
2
Abbildung 2.21
50-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Zur Eliminierung von Brummschleifen können
Sie ein Ende der Verbindung zwischen Abschirmung und
Erdung an einen 100-nF-Kondensator anschließen
(Leitungen kurz halten).
PLC
PE
100nF
Abbildung 2.22
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
FC
69
68
61
PE
PE
2
Abbildung 2.23
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
FC
69
68
PE
PE
1
2
Abbildung 2.24
2
.
FC
PE
PE
FC
PE
FC
69
68
61
PE
PE
1
FC
68
69
PE
PE
