Installation
2
1
L1
L1
1
L2
3
L2
L3
L3
5
NO
PE
33
41
NC

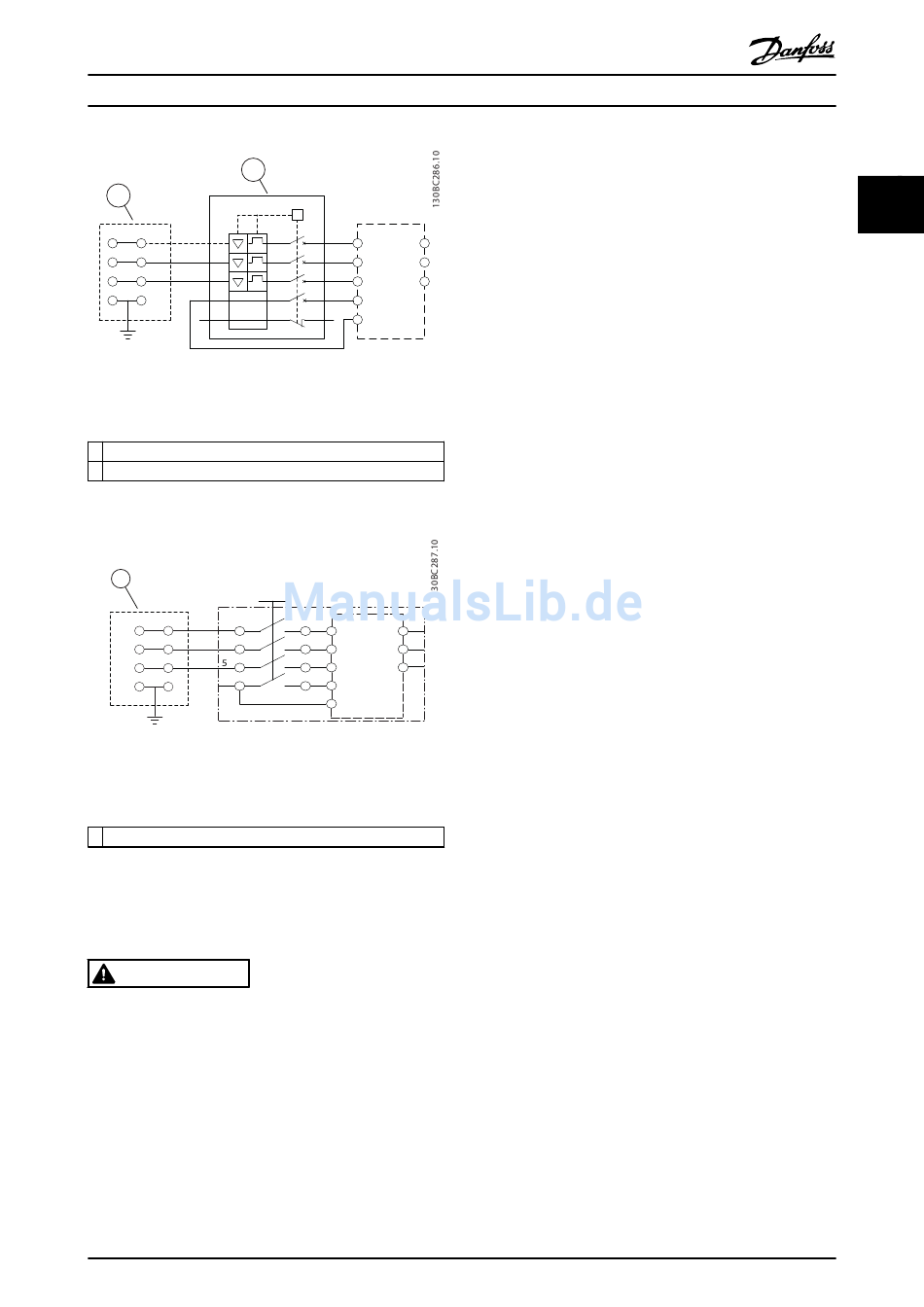

Abbildung 2.10 Nur große Bauform: Trennschalter und
Netztrenner
1 Durchschleifklemmen
2 Trennschalter
Tabelle 2.5
1
1
L1
3
L2
L3
7
PE
Abbildung 2.11 Nur große Bauform: Wartungsschalter am Netz
mit Durchschleifklemmen
1 Durchschleifklemmen
Tabelle 2.6
2.4.1 Voraussetzungen für die elektrische
Installation
WARNUNG
GEFAHR DURCH ANLAGENKOMPONENTEN
Drehende Wellen und elektrische Betriebsmittel stellen
potenzielle Gefahrenquellen dar. Alle Elektroarbeiten
müssen den VDE-Vorschriften und anderen lokal geltenden
Elektroinstallationsvorschriften entsprechen. Nur qualifi-
ziertes Fachpersonal darf Installation, Inbetriebnahme und
Wartung vornehmen. Eine Nichtbeachtung dieser
Richtlinien kann Tod oder schwere Verletzungen zur Folge
haben.
Produkthandbuch VLT
T1
2
L1
U
91
96
4
L2
V
T2
92
97
T3
6
L3
W
93
98
NO
34
12
NC
42
27
2
L1
U
U
91
96
L2
V
4
V
92
97
L3
W
6
W
93
98
8
12
27
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
Beachten Sie zu Ihrer eigenen Sicherheit die folgenden
Anforderungen:
•
Elektronische Steuer- und Regeleinrichtungen
sind an gefährliche Netzspannung angeschlossen.
Ergreifen Sie beim Anlegen der Netzversorgung
an den Frequenzumrichter alle notwendigen
Schutzmaßnahmen vor elektrischen Gefahren.
•
Tragen Sie bei der Arbeit an elektrischen Steuer-
und Regelgeräten oder Geräten mit drehenden
Wellen eine Schutzbrille.
•
Verlegen Sie Motorkabel von mehreren Frequen-
zumrichtern getrennt. Induzierte Spannung durch
nebeneinander verlegte Motorkabel kann Geräte-
kondensatoren auch dann aufladen, wenn die
Geräte freigeschaltet sind.
Überlast- und Geräteschutz
•
Eine elektronisch realisierte Funktion im Frequen-
zumrichter bietet Überlastschutz für den Motor.
Stellen Sie 1-90 Thermischer Motorschutz nach
Bedarf auf Warnung oder Alarm (Abschaltung)
ein. Weitere Informationen finden Sie im FCD 302
Programmierungshandbuch MG04GXYY.
1-90 Thermischer Motorschutz misst den
Motorstrom und wird intern basierend auf dem
Wert in 1-24 Motornennstrom eingestellt. Ein
Servicefaktor von 1,2 x Volllaststrom ist integriert
und wird beibehalten. Steigt der Motorstrom über
diesen Wert, berechnet die Überlastfunktion die
Höhe der Überlastzunahme, um den Zeitpunkt für
die Abschaltung des Frequenzumrichters
(Unterbrechung des Reglerausgangs) zu
bestimmen. Je höher die Stromaufnahme, desto
schneller erfolgt die Abschaltung. Die Überlast-
funktion bietet Motorüberlastschutz der Klasse 20.
Nähere Informationen zur Abschaltfunktion finden
Sie unter 7 Fehlersuche und -beseitigung.
•
Da die Motorkabel Hochfrequenzstrom führen, ist
eine getrennte Verlegung der Netzversorgung,
Motorkabel und Steuerleitungen wichtig.
Verwenden Sie hierzu Kabelkanäle oder getrennte
abgeschirmte Kabel. Die Nichtbeachtung dieser
Vorgabe könnte die optimale Funktion des
Frequenzumrichters und anderer angeschlossenen
Geräte beeinträchtigen.
•
Verlegen Sie bei Verwendung von Kabelkanälen
störanfällige Kabel wie Telefon- oder Datenkabel
in einem getrennten Kabelkanal zum Motorkabel.
Lässt sich das Kreuzen von Signalkabeln und
Netzkabeln nicht vermeiden, müssen Sie diese
Kabel in einem Winkel von 90° übereinander
führen.
