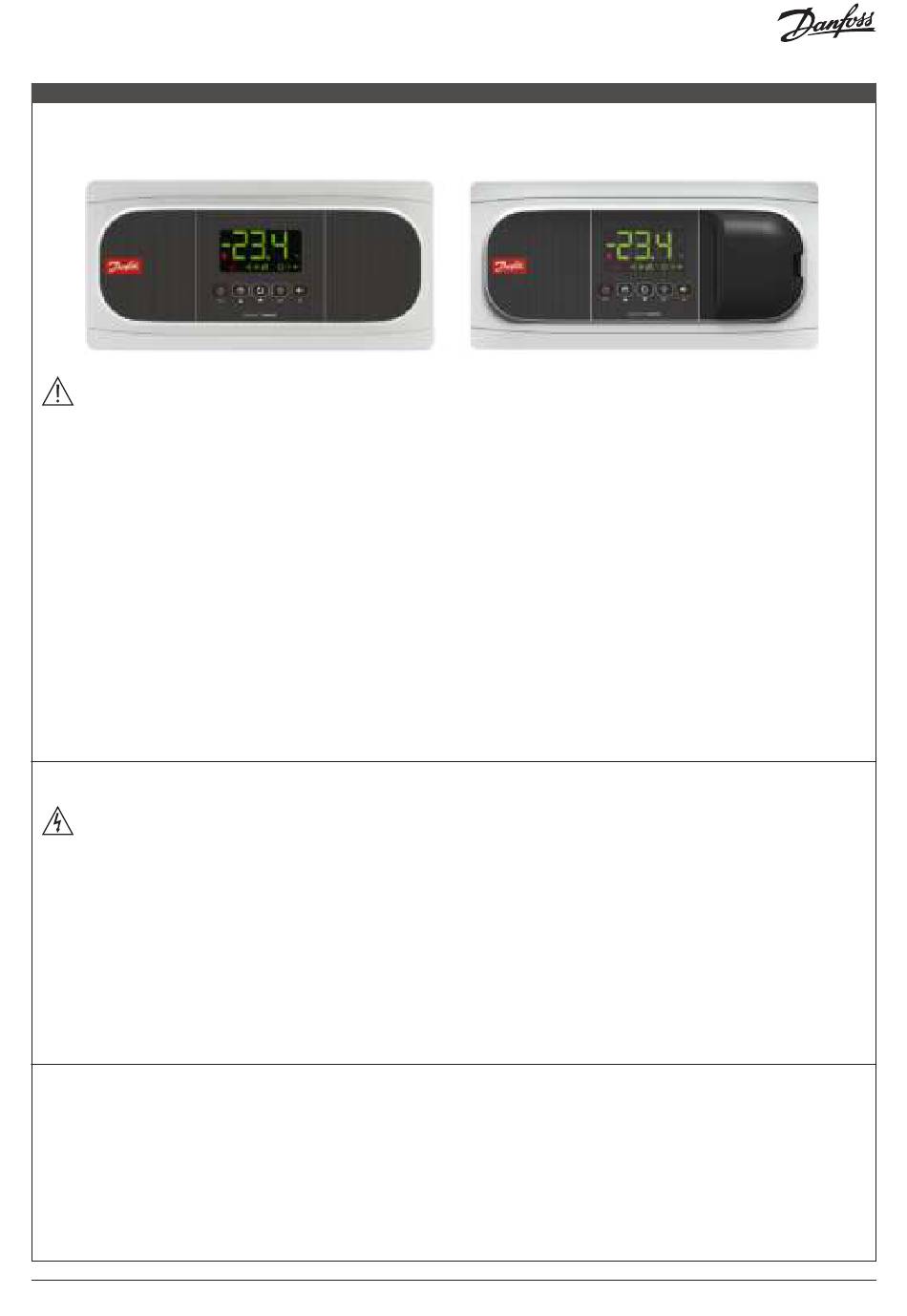

Temperaturregler für begehbare Kühl- und Gefrierschränke
Typ AK-RC 204B und AK-RC 205C
Warnungen
• Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen
ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der Danfoss gelieferte Fühler verwendet werden.
• Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0.25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit
Mindestquerschnitt 0.5 mm
• Das Gerät muss an einer Stelle installiert werden, wo es vor Vibrationen, Wasser und ätzenden Gasen geschützt ist, und wo die
Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht überschreitet.
• Um eine korrekte Wertanzeige zu gewährleisten, muss der Fühler an einem Ort ohne andere thermische Einflüsse montiert werden
als die Temperatur, die gemessen oder geregelt werden soll.
• Der Schutzgrad IP65 gilt nur mit geschlossenem Schutzdeckel.
• Der Schutzgrad IP65 gilt nur dann, wenn der Eingang der Kabel zum Gerät mithilfe eines Rohrs für elektrische Leitungen +
Stopfbuchse mit IP65 oder höher gelegt wird. Die Größe der Stopfbuchsen muss passend für den Durchmesser des dazu
eingesetzten Rohres sein.
• Das Gerät nicht direkt mit Hochdruckschläuchen abspritzen, da dies Schäden verursachen kann.
WICHTIG:
• Bevor Sie mit der Installation beginnen, müssen Sie die geltenden örtlichen Vorschriften beachten.
• Die HILFSRELAIS sind programmierbar, ihre Funktion ist jeweils von der Konfiguration abhängig.
• Die Funktion der Digitaleingänge hängt von der Konfiguration ab.
• Bei den Stromstärke- und Leistungsangaben handelt es sich um die zulässigen Arbeitshöchstwerte.
Kabelanschlüsse
Vor dem Durchführen der Kabelanschlüsse ist immer die Stromversorgung zu unterbrechen.
Die Fühler und ihre Kabel dürfen NIEMALS in einem Kabelkanal zusammen mit Leistungs-, Steuer- oder Stromversorgungska-
beln verlegt werden.
Der Stromversorgungskreis muss mit einem in der Nähe des Geräts angebrachten Trennschalter (min. 2 A, 230 V) ausgestattet sein.
Das Zuleitungskabel muss vom Typ H05VV-F oder NYM 1x16/3 sein. Der zu verwendende 2 Querschnitt ist je nach den vor Ort
geltenden Richtlinien unterschiedlich, er darf jedoch in keinem Fall unter 2.5 mm
Die Kabel für die Ausgänge der Relais oder des Schützes müssen einen Querschnitt von 2.5 mm
gleich oder höher als 70 °C standhalten können und müssen mit möglichst geringer Biegung installiert werden.
Der Bereich für den Anschluss an 120 / 230 V~ muss stets frei von externen Elementen sein.
Die Kabelanschlüsse müssen unter Berücksichtigung der Installationsart durchgeführt werden. Das passende Schema in
Abstimmung auf die im Assistenten gewählte Option verwenden. Siehe beiliegendes Schematablatt für die verfügbaren
Optionen.
Wizard bezieht sich auf ein eingebautes Tool, das den Benutzer durch den Einrichtungsprozess führt.

Wartung

• Die Oberfläche des Geräts mit einem weichen Tuch, Wasser und Seife reinigen.
• Es dürfen keine scheuernden Reinigungsmittel, Benzin, Alkohol oder Lösungsmittel verwendet werden, weil diese das Gerät
beschädigen können.
© Danfoss | Climate Solutions | 2022.07
2 verlängert wird.
DEUTSCH
2 betragen.
2 haben, müssen Betriebstemperaturen
AN41473467835501-000101 | 25
