Installation

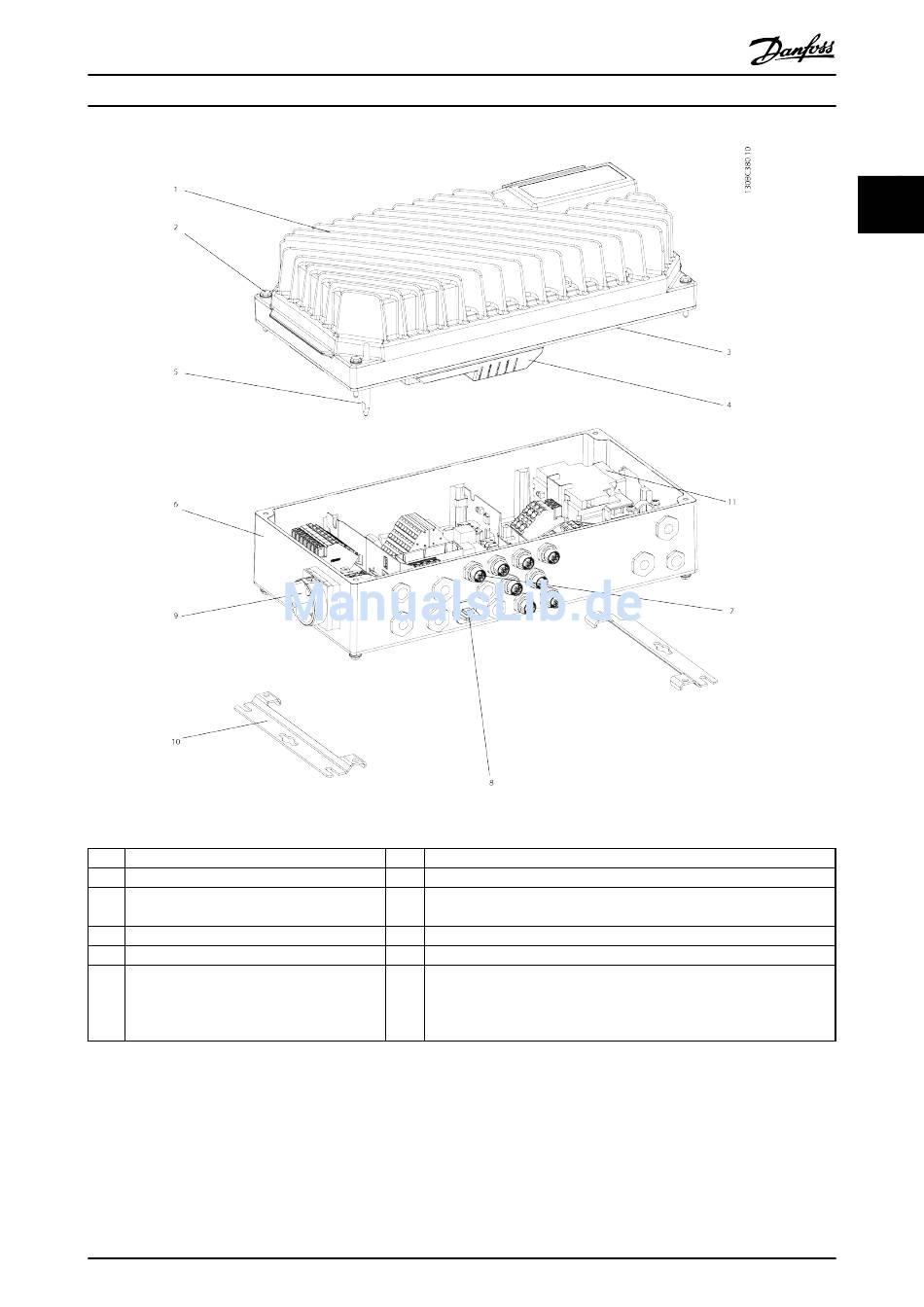

Abbildung 2.2 Explosionszeichnung, große Bauform
1
Wechselrichterteil
2
Befestigungsschrauben (x4, eine in jeder Ecke)
3
Dichtung
4
Kunststoffabdeckung des Wechselrichterteils
5
Erdverbindungsstift
6
Installationskasten
Tabelle 2.2
Produkthandbuch VLT
7
Displayanschluss
8
Zugriff auf den USB-Anschluss
9
Motorseitiger Wartungsschalter* (alternative Schalterbefestigung auf der
Netzseite oder nicht montiert)
10
Flache Befestigungskonsolen
11
Trennschalter* (optional)
*
Sie können das Gerät entweder mit Wartungsschalter oder einem
Trennschalter konfigurieren, nicht beides. Der in der Abbildung gezeigte
Aufbau ist in der Praxis nicht konfigurierbar, sondern dient nur dazu, die
jeweilige Position der Einzelteile zu zeigen.
®
MG04F303 - VLT
ist eine eingetragene Marke von Danfoss
®
Dezentral FCD 302
2
2
13
