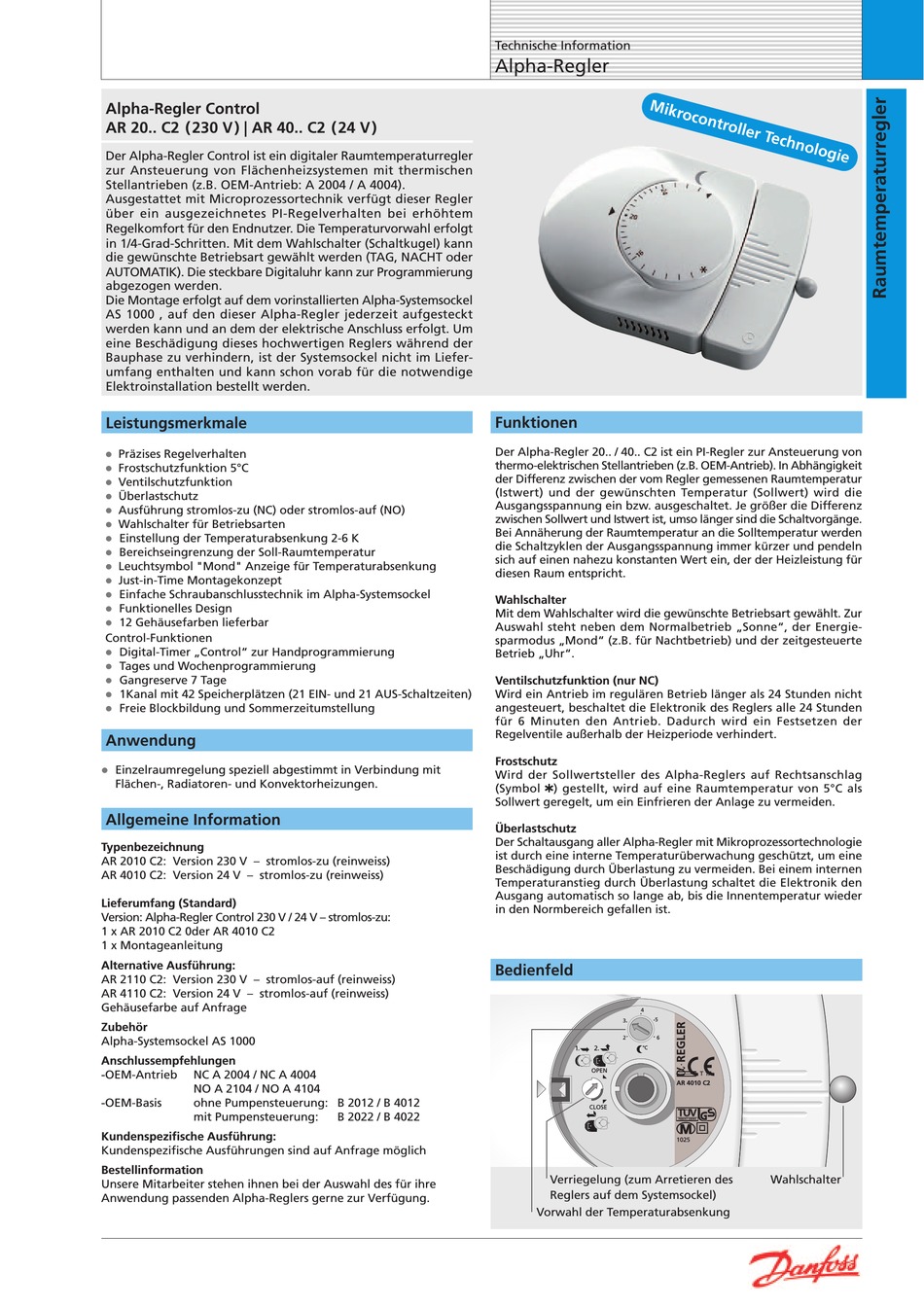

Danfoss Alpha-Regler AR 20 C2 Serie Technische Information

Alpha-Regler Control
AR 20.. C2 (230 V) | AR 40.. C2 ( 24 V)
Der Alpha-Regler Control ist ein digitaler Raumtemperaturregler
zur Ansteuerung von Flächenheizsystemen mit thermischen
Stellantrieben (z.B. OEM-Antrieb: A 2004 / A 4004).
Ausgestattet mit Microprozessortechnik verfügt dieser Regler
über ein ausgezeichnetes PI-Regelverhalten bei erhöhtem
Regelkomfort für den Endnutzer. Die Temperaturvorwahl erfolgt
in 1/4-Grad-Schritten. Mit dem Wahlschalter (Schaltkugel) kann
die gewünschte Betriebsart gewählt werden (TAG, NACHT oder
AUTOMATIK). Die steckbare Digitaluhr kann zur Programmierung
abgezogen werden.
Die Montage erfolgt auf dem vorinstallierten Alpha-Systemsockel
AS 1000 , auf den dieser Alpha-Regler jederzeit aufgesteckt
werden kann und an dem der elektrische Anschluss erfolgt. Um
eine Beschädigung dieses hochwertigen Reglers während der
Bauphase zu verhindern, ist der Systemsockel nicht im Liefer-
umfang enthalten und kann schon vorab für die notwendige
Elektroinstallation bestellt werden.
Leistungsmerkmale
Präzises Regelverhalten
l
Frostschutzfunktion 5°C
l
Ventilschutzfunktion
l
Überlastschutz
l
Ausführung stromlos-zu (NC) oder stromlos-auf (NO)
l
Wahlschalter für Betriebsarten
l
Einstellung der Temperaturabsenkung 2-6 K
l
Bereichseingrenzung der Soll-Raumtemperatur
l
Leuchtsymbol "Mond" Anzeige für Temperaturabsenkung
l
Just-in-Time Montagekonzept
l
Einfache Schraubanschlusstechnik im Alpha-Systemsockel
l
Funktionelles Design
l
12 Gehäusefarben lieferbar
l
Control-Funktionen
Digital-Timer „Control“ zur Handprogrammierung
l
Tages und Wochenprogrammierung
l
Gangreserve 7 Tage
l
1Kanal mit 42 Speicherplätzen (21 EIN- und 21 AUS-Schaltzeiten)
l
Freie Blockbildung und Sommerzeitumstellung
l
Anwendung
Einzelraumregelung speziell abgestimmt in Verbindung mit
l
Flächen-, Radiatoren- und Konvektorheizungen.
Allgemeine Information
Typenbezeichnung
AR 2010 C2: Version 230 V – stromlos-zu (reinweiss)
AR 4010 C2: Version 24 V – stromlos-zu (reinweiss)
Lieferumfang (Standard)
Version: Alpha-Regler Control 230 V / 24 V – stromlos-zu:
1 x AR 2010 C2 0der AR 4010 C2
1 x Montageanleitung
Alternative Ausführung:
AR 2110 C2: Version 230 V – stromlos-auf (reinweiss)
AR 4110 C2: Version 24 V – stromlos-auf (reinweiss)
Gehäusefarbe auf Anfrage
Zubehör
Alpha-Systemsockel AS 1000
Anschlussempfehlungen
NC A 2004 / NC A 4004
-OEM-Antrieb
NO A 2104 / NO A 4104
ohne Pumpensteuerung: B 2012 / B 4012
-OEM-Basis
mit Pumpensteuerung:
Kundenspezifische Ausführung:
Kundenspezifische Ausführungen sind auf Anfrage möglich
Bestellinformation
Unsere Mitarbeiter stehen ihnen bei der Auswahl des für ihre
Anwendung passenden Alpha-Reglers gerne zur Verfügung.
Technische Information
Alpha-Regler
Funktionen
Der Alpha-Regler 20.. / 40.. C2 ist ein PI-Regler zur Ansteuerung von
thermo-elektrischen Stellantrieben (z.B. OEM-Antrieb). In Abhängigkeit
der Differenz zwischen der vom Regler gemessenen Raumtemperatur
(Istwert) und der gewünschten Temperatur (Sollwert) wird die
Ausgangsspannung ein bzw. ausgeschaltet. Je größer die Differenz
zwischen Sollwert und Istwert ist, umso länger sind die Schaltvorgänge.
Bei Annäherung der Raumtemperatur an die Solltemperatur werden
die Schaltzyklen der Ausgangsspannung immer kürzer und pendeln
sich auf einen nahezu konstanten Wert ein, der der Heizleistung für
diesen Raum entspricht.
Wahlschalter
Mit dem Wahlschalter wird die gewünschte Betriebsart gewählt. Zur
Auswahl steht neben dem Normalbetrieb „Sonne“, der Energie-
sparmodus „Mond“ (z.B. für Nachtbetrieb) und der zeitgesteuerte
Betrieb „Uhr“.
Ventilschutzfunktion (nur NC)
Wird ein Antrieb im regulären Betrieb länger als 24 Stunden nicht
angesteuert, beschaltet die Elektronik des Reglers alle 24 Stunden
für 6 Minuten den Antrieb. Dadurch wird ein Festsetzen der
Regelventile außerhalb der Heizperiode verhindert.
Frostschutz
Wird der Sollwertsteller des Alpha-Reglers auf Rechtsanschlag
(Symbol
Sollwert geregelt, um ein Einfrieren der Anlage zu vermeiden.
Überlastschutz
Der Schaltausgang aller Alpha-Regler mit Mikroprozessortechnologie
ist durch eine interne Temperaturüberwachung geschützt, um eine
Beschädigung durch Überlastung zu vermeiden. Bei einem internen
Temperaturanstieg durch Überlastung schaltet die Elektronik den
Ausgang automatisch so lange ab, bis die Innentemperatur wieder
in den Normbereich gefallen ist.
Bedienfeld
B 2022 / B 4022
) gestellt, wird auf eine Raumtemperatur von 5°C als
4
6
1. 2. °C
OPEN
T 1A
AR 4010 C2
CLOSE
1025
Verriegelung (zum Arretieren des
Reglers auf dem Systemsockel)
Vorwahl der Temperaturabsenkung
Wahlschalter
