Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C

1. Versionen und technische Daten

Typ
AK-RC 204B Kühlstellenregler, 4 Relais
AK-RC 205C Kühlstellenregler, 5 Relais

2. Warnungen

• Wenn Sie den Regler nicht entsprechend den Herstelleranwei-
sungen verwenden, können sich seine Sicherheitsanforderun-
gen ändern. Für den einwandfreien Betrieb des Reglers dürfen
nur von Danfoss gelieferte NTC-Fühler verwendet werden.
• Bei Temperaturen zwischen -40 °C und +20 °C beträgt die maximale
Abweichung 0,25 K, wenn der NTC-Fühler mit einem Kabel mit
Mindestquerschnitt 0,5 mm
• Der Regler muss an einem Ort eingebaut werden, wo er vor
Vibrationen, Wasser und ätzenden Gasen geschützt ist und
wo die Umgebungstemperatur den in den technischen Daten
angegebenen Wert nicht überschreitet.
• Um eine korrekte Anzeige der Fühlerwerte zu gewährleisten,
muss der Fühler an einem Ort ohne andere thermische Einflüsse
montiert werden als die Temperatur, die gemessen oder
geregelt werden soll.

3. Wartung

• Die Oberfläche des Reglers mit einem weichen Tuch, Wasser und Seife reinigen.
• Verwenden Sie keine aggressiven Reinigungsmittel, Benzin, Alkohol oder Lösungsmittel, weil diese das Gerät beschädigen könnten.

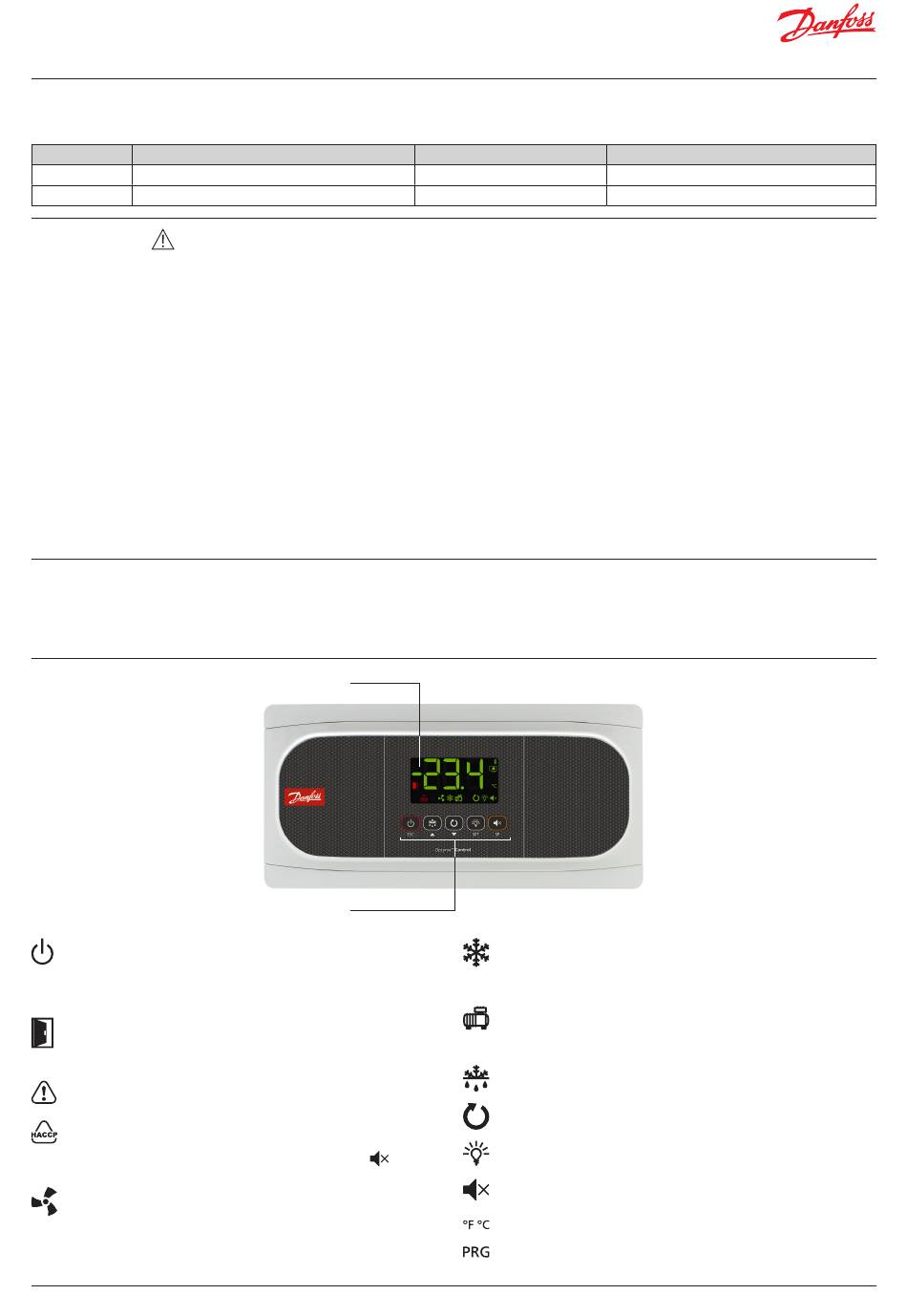

4. Beschreibung

Konstant: Standby-Modus aktiviert, der Regelungsvorgang
ist unterbrochen.
Blinkt: Befindet sich im normalen Abschaltmodus
der Regelung.
Konstant: Offene Kühlraumtür.
Blinkt: Die Tür ist über einen längeren Zeitraum offen,
als im Parameter A12 definiert.
Es gibt einen aktiven Alarm, jedoch nicht für HACCP.
Konstant: HACCP-Alarm aktiviert.
Blinkt: HACCP-Alarm registriert ohne Bestätigung.
Zur Bestätigung eines HACCP-Alarms die Taste
Konstant: Eingeschaltete Verdampferlüfter.
Blinkt: Die Verdampferlüfter müssten eingeschaltet sein,
aber eine Verzögerung verhindert dies.
© Danfoss | Climate Solutions | 2023.01
Beschreibung
um bis zu 1000 m verlängert wird.
2
Display
Tastenfeld
Spannungsversorgung
230 V~ ±10 %, 50 Hz ±5 %
230 V~ ±10 %, 50 Hz ±5 %
• Der Schutzgrad IP65 gilt nur mit geschlossenem Schutzdeckel.
• Der Schutzgrad IP65 gilt nur dann, wenn der Regler über einen
Schutzschalter + Stopfbuchse mit IP65 oder höher für die
Verdrahtung verfügt. Die Größe der Stopfbuchsen muss zum
Durchmesser des hierfür verwendeten Schutzschalters passen.
• Der Regler darf nicht direkt mit einem Hochdruckdampfstrahler
beaufschlagt werden, da dies Schäden verursachen kann.
Wichtig:
• Bevor Sie mit der Installation beginnen, müssen Sie die
geltenden örtlichen Vorschriften beachten.
• Die HILFSRELAIS sind programmierbar, ihre Funktion ist jeweils
von der Konfiguration abhängig.
• Die Funktion der Digitaleingänge hängt von der Konfiguration ab.
• Bei den Stromstärke- und Leistungsangaben handelt es sich um
die zulässigen Arbeitshöchstwerte.
Konstant: Kältemittel-Magnetventil eingeschaltet.
Blinkt: Magnetventil sollte eingeschaltet sein, aber eine
Verzögerung oder eine Schutzeinrichtung verhindern dies.
Konstant: Verdichter eingeschaltet.
Blinkt: Der Verdichter sollte eingeschaltet sein, aber eine
Verzögerung oder eine Schutzeinrichtung verhindern dies.
Abtauungsrelais aktiviert.
Modus „kontinuierlicher Zyklus" aktiviert.
Beleuchtung des Kühlraumes ist eingeschaltet.
drücken.
Anstehender Alarm stummgeschaltet.
Angezeigte Temperatur in °Fahrenheit / °Celsius.
Aktivierter Programmierungsmodus.
Schutzschalter
Nein
Ja (Schutzschalter)
